硬质合金切削刀具头三维结构设计

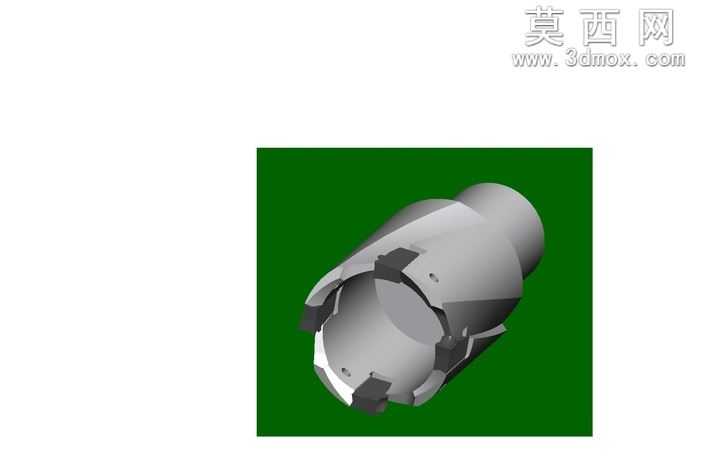

本作品为硬质合金切削刀具头的三维建模设计，整体采用回转类主体加分布式切削刃的结构布局，建模阶段以同轴圆柱为基础特征，通过拉伸、旋转、布尔运算完成主体基体的轮廓构建，精准还原刀头的装夹柄部与切削工作段的衔接过渡，保证装夹定位面的同轴度公差符合实际加工装配要求。刀头工作端采用多刃均布的结构设计，每片硬质合金切削刃通过嵌装槽与基体完成配合，建模时单独绘制每片刀齿的切削角度，包括前角、后角、刃倾角的参数化设定，还原硬质合金刀片与钢制基体的嵌装定位结构，清晰呈现刀片的安装卡槽、定位销孔的细节特征，确保刀齿在高速切削工况下的结构稳定性。材质渲染阶段，基体部分采用哑光合金钢材质，还原金属基体的磨砂金属质感，表面做细微的机加工纹理处理，体现基体经过粗加工后的表面状态；嵌装的硬质合金刀片部分采用高硬度钨钢材质表现，表面做亮面抛光处理，与基体形成明确的材质区分，清晰展现硬质合金切削部分的轮廓边界；背景采用高饱和度纯色背景，突出刀头本身的结构特征，渲染时添加柔和的环境光与定向补光，避免刀齿缝隙处出现死黑区域，完整呈现刀头内部的排屑槽结构。设计思路上围绕硬质合金刀具的实际使用场景展开，重点优化刀齿的排布角度，保证切削过程中各刀齿受力均匀，排屑槽的弧度设计贴合切屑排出路径，避免切削过程中出现堵屑问题；装夹柄部采用标准圆柱柄结构，适配常规的机床装夹夹具，无需额外定制夹具即可完成装夹使用；刀片嵌装结构采用可替换设计思路，当硬质合金刀片出现磨损后，可单独更换刀片无需报废整个刀体，降低实际使用中的耗材成本。建模过程中对所有配合面做公差预留处理，保证刀片与基体的装配为过盈配合，满足切削作业时的抗冲击要求，同时对刀头的整体动平衡做结构优化，均布的刀齿重量偏差控制在合理范围内，避免高速旋转时出现振动问题。
