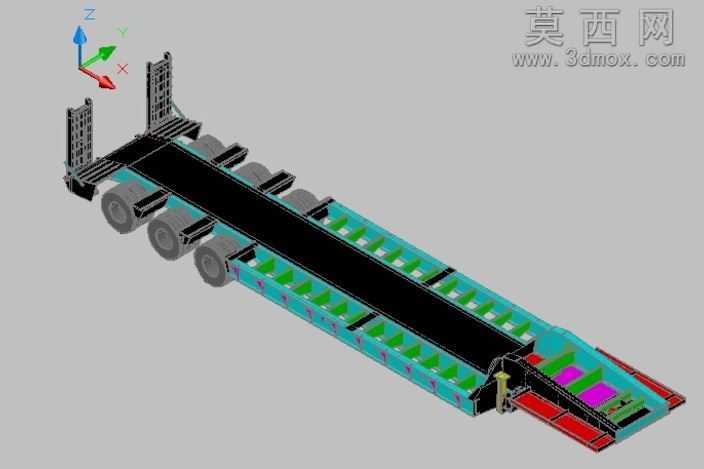

低平板运输拖车结构三维设计作品

本作品为低平板运输拖车的三维结构设计模型，建模过程中严格遵循重型专用运输车辆的工程设计逻辑，先以基准坐标系定位整车核心装配基准，依次搭建主承载纵梁、横向支撑横梁的框架结构，对纵梁的变截面过渡区域做了平滑的曲面处理，既还原实际生产中低平板拖车为降低承载面高度采用的异型梁设计，也保证模型装配时各部件无干涉错位。模型完整还原了多轴轮组的悬挂安装位、车桥固定结构，每一组轮位的安装孔位、减震连接座都按照实际装配关系做了细节刻画，爬梯部分做了可翻转的结构示意，爬梯表面的防滑凸起、铰接转轴、锁止固定位都逐一建模还原，承载平台表面的防滑条排布、侧边的防护栏安装座、前端的牵引连接结构也都做了精细化呈现。材质渲染阶段，主承载车架采用哑光金属漆材质模拟高强度钢材的质感，承载平台的防滑区域做了磨砂纹理处理，爬梯的活动铰接部分做了金属光泽区分，轮组的橡胶轮胎做了带细微胎纹的哑光橡胶材质，不同功能部件通过材质差异做清晰区分，方便查看各部分的结构边界。设计思路围绕大件重型设备运输的使用需求展开，通过降低主承载面的高度来满足超高设备的运输限高要求，多轴轮组的排布设计用于分散重载时的轴荷，尾部可收放的爬梯方便履带式工程设备、轮式重型设备自行上下承载平台，整车结构的建模完全参照实际专用车辆的生产工艺逻辑，各部件的连接关系、装配顺序都符合工程实际，既可以作为专用车设计的结构参考，也可用于运输场景的可视化演示、相关课程的教学案例使用，模型的各部件均做了独立的分层处理，可单独拆解查看单个零件的结构形态，方便后续的结构调整与工程出图使用。
