80立方便携式压裂储液罐结构设计

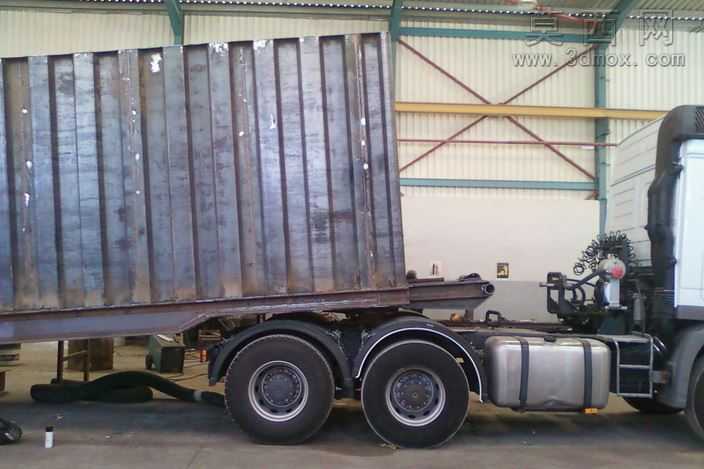

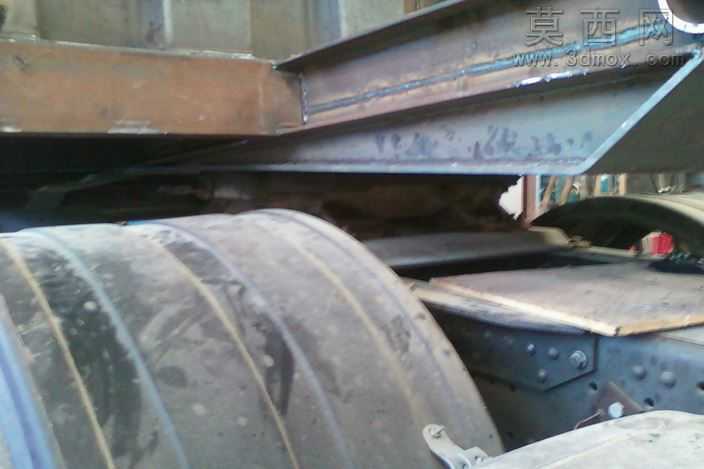

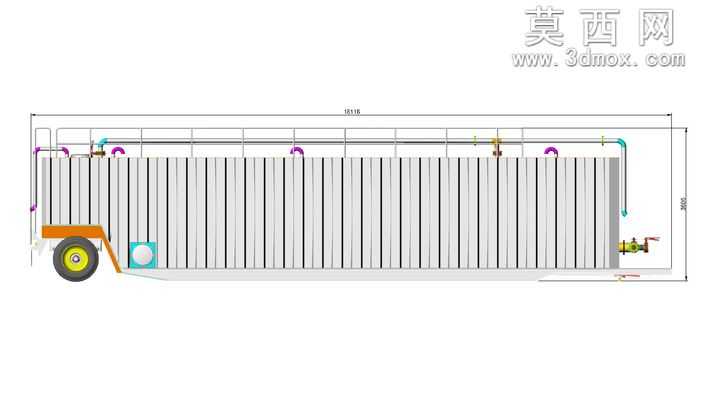

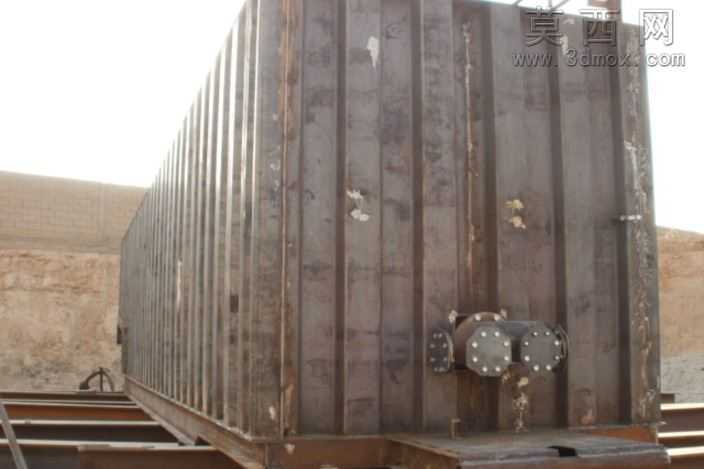

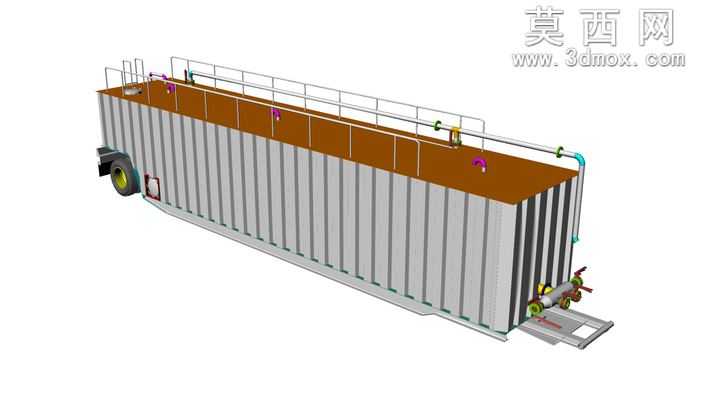

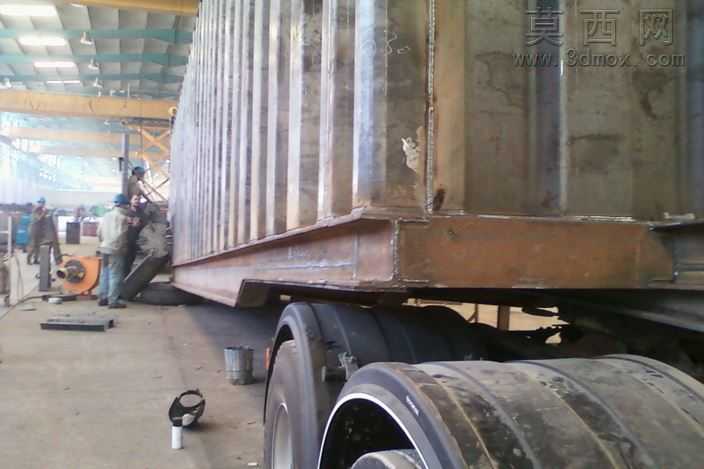

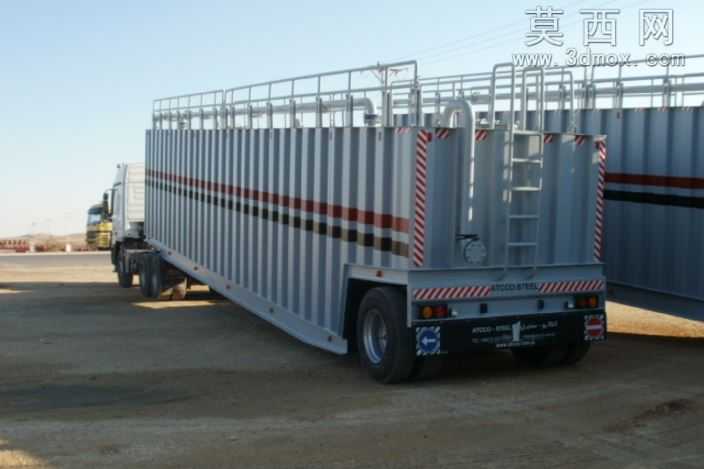

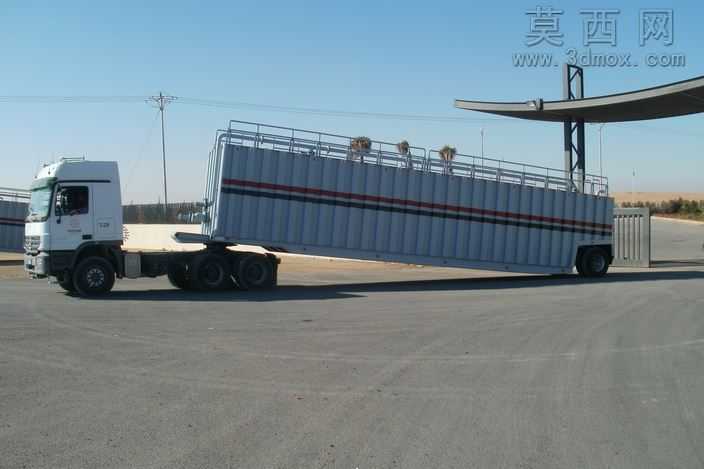

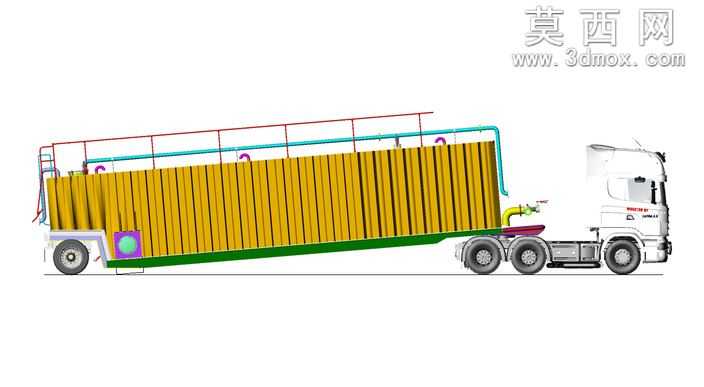

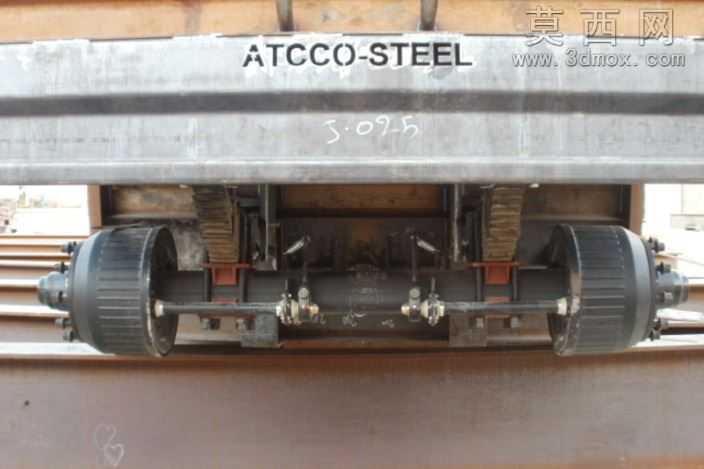

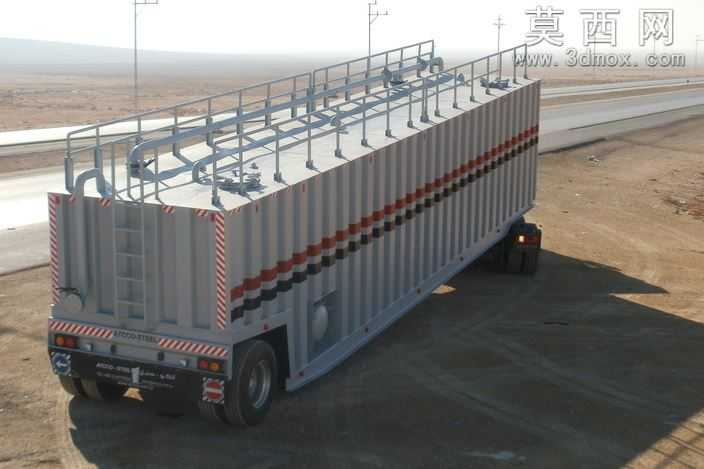

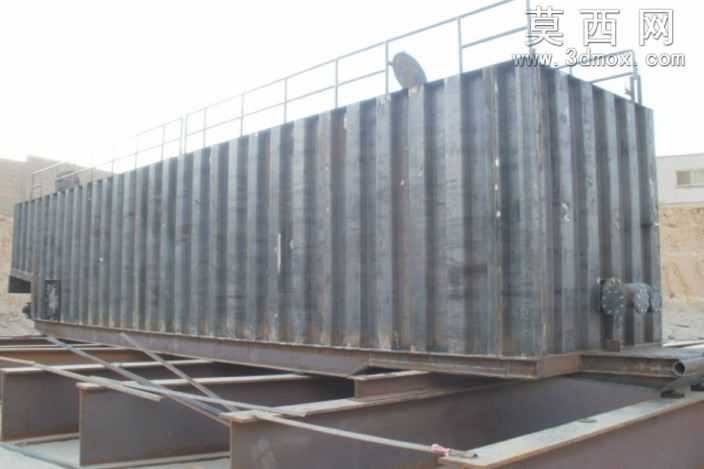

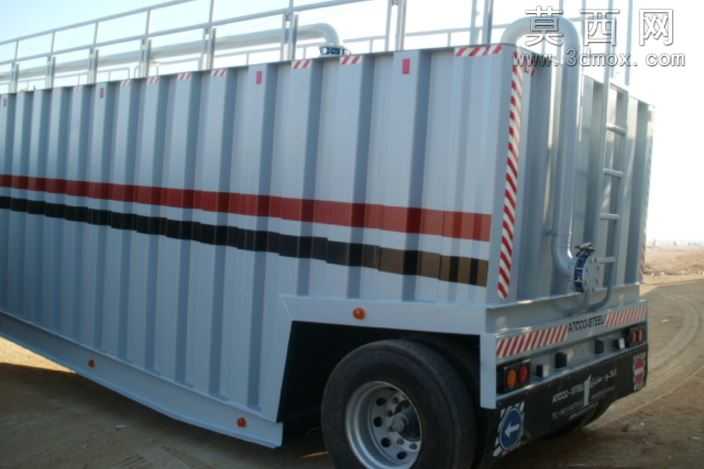

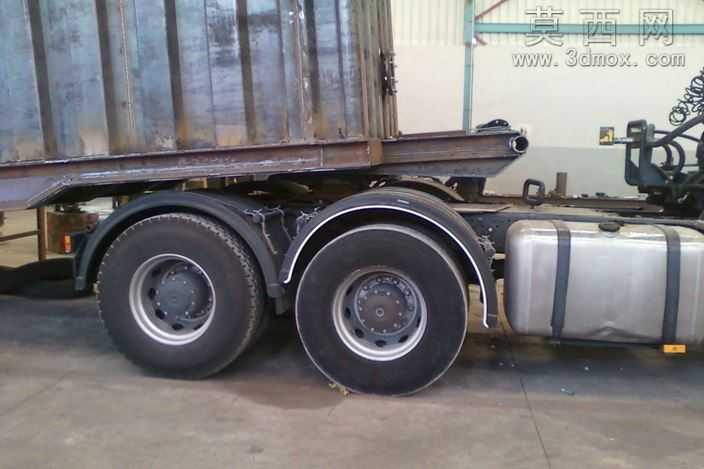

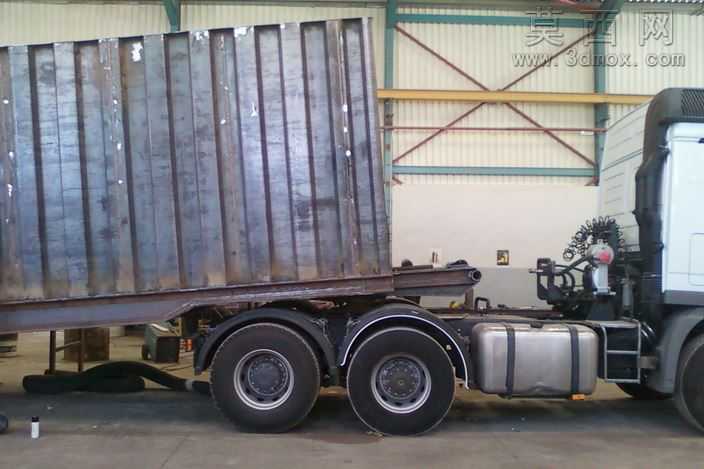

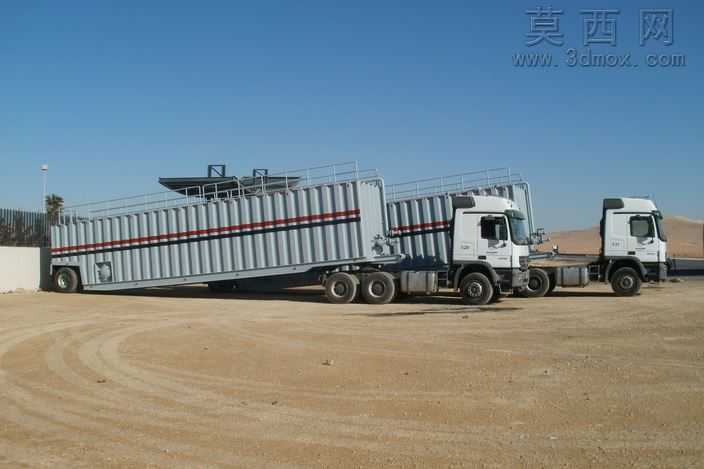

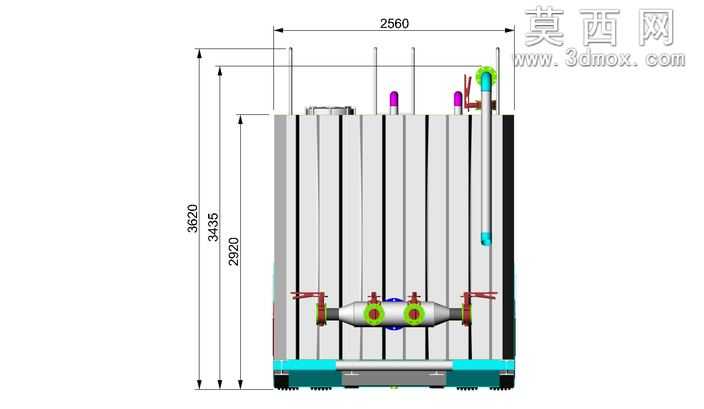

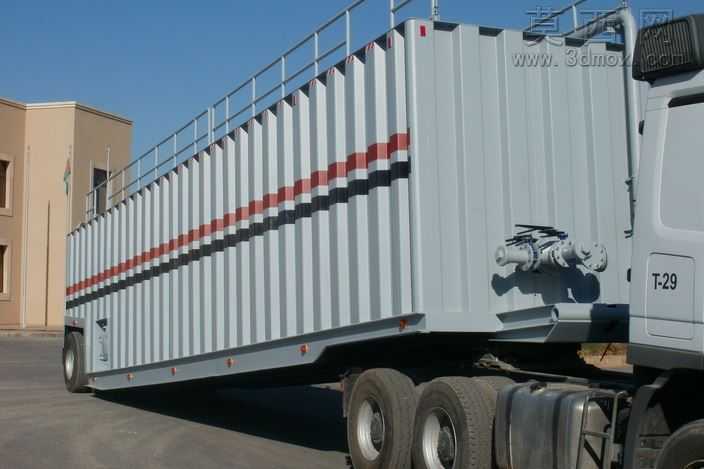

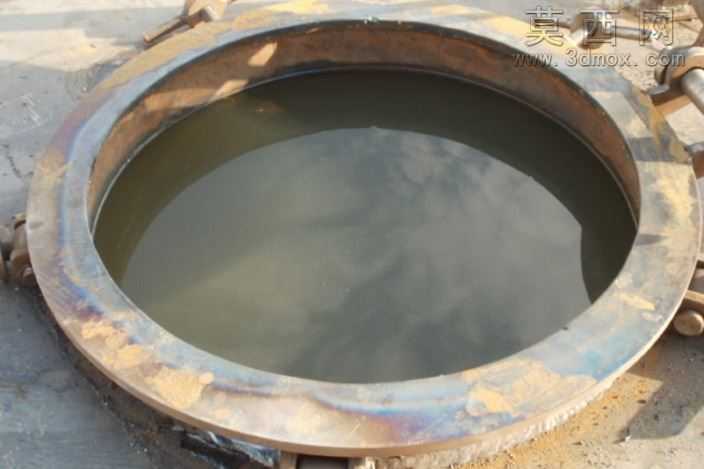

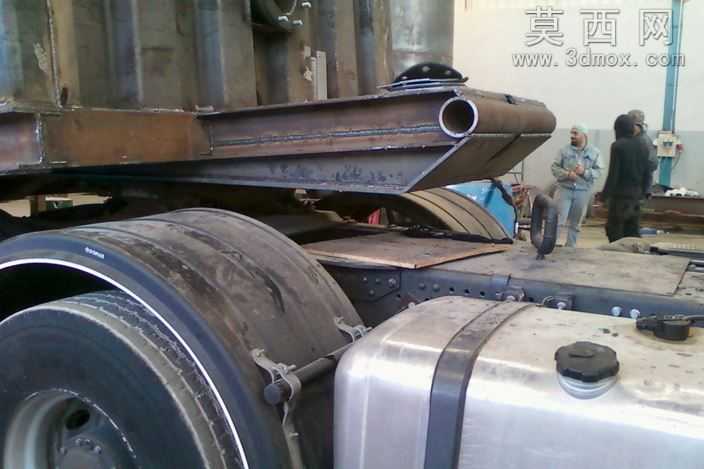

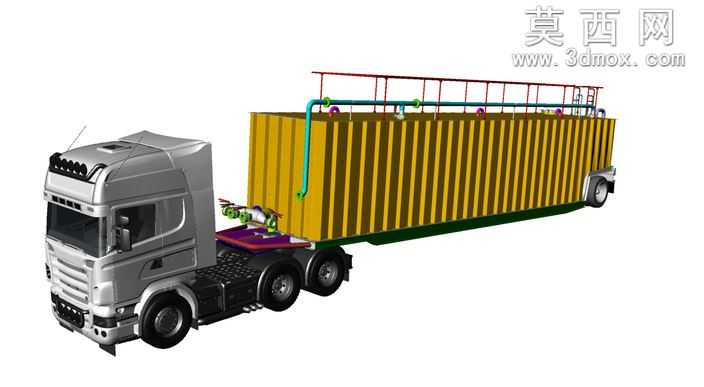

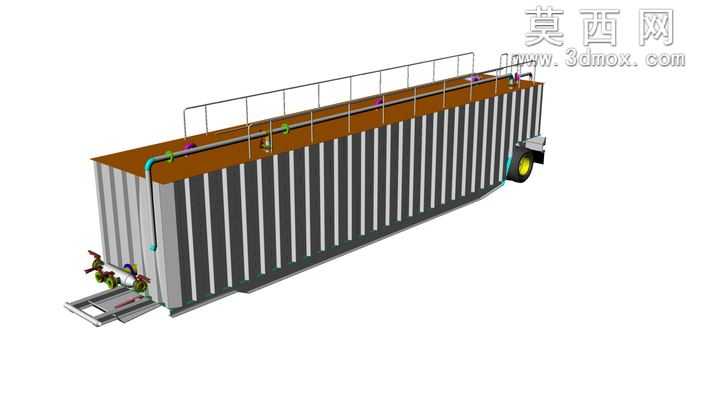

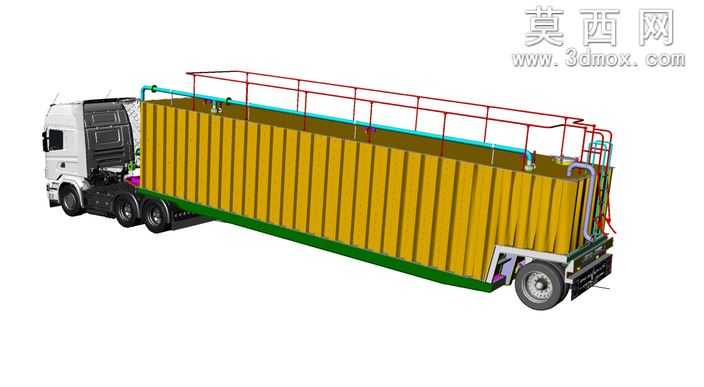

本模型为80立方容积的压裂作业用便携式储液罐，行业内俗称压裂坦克，采用三维参数化建模完成整体结构设计，建模过程中严格遵循油气田压裂作业的现场储运需求，对罐体各功能模块进行了精细化还原。模型主体采用长方体集装箱式外形设计，罐体侧壁使用波纹板结构，在建模时通过阵列特征快速生成等距排布的波纹加强筋，既保证了罐体的结构强度，能够承受大容量液体的侧压力，又有效降低了罐体整体自重，适配野外作业的转场运输要求。罐体顶部设置了连续的安全防护栏杆，通过扫掠特征生成栏杆的圆管型材结构，同时在顶面合理布置了多组进出液管路接口、排气阀与操作工位，管路部分根据流体输送逻辑设计了不同管径的管道走向，搭配弯头、阀门等标准件模型，还原了真实的管路连接逻辑。罐体端部集成了走台踏板、快装接头组与拖曳连接结构，走台采用防滑板纹理的材质贴图，接头部分区分了不同口径的接口规格，拖曳结构预留了与运输车辆对接的连接位，满足快速转场的使用需求。材质渲染阶段，罐体侧壁采用银灰色金属哑光材质模拟钢制波纹板的质感，顶部操作面采用棕褐色防滑涂层材质，管路根据功能区分了银白金属管与彩色标识管，轮胎与连接附件采用黑色橡胶与金属搭配的材质表现，整体渲染效果贴近真实工业设备的视觉质感。设计思路上充分考虑了压裂作业的野外工况，整体结构兼容标准集装箱运输尺寸，无需额外拆解即可完成公路转运，罐体底部设置了支撑结构，可在作业现场直接放置使用，顶部的防护栏杆与操作平台满足现场人员的操作安全要求，多组进出液接口可同时对接多台压裂设备，适配大规模压裂作业的大流量供液需求，模型完整还原了该类储液设备的全部核心结构特征，可用于作业场景模拟、设备结构教学与改装设计参考。
