摩托清洗用调压手拧式进气接头结构

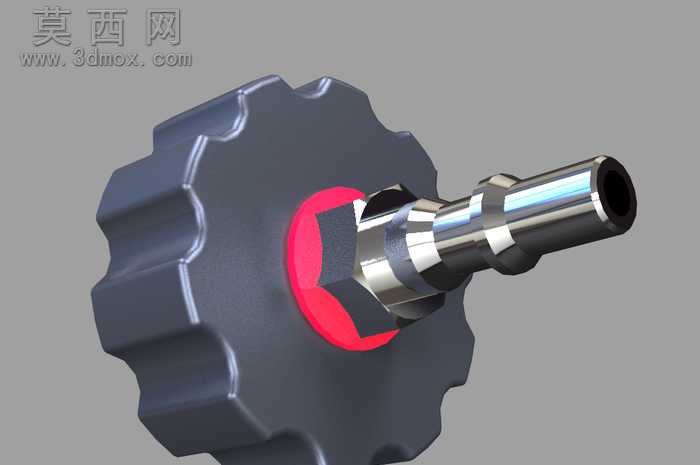

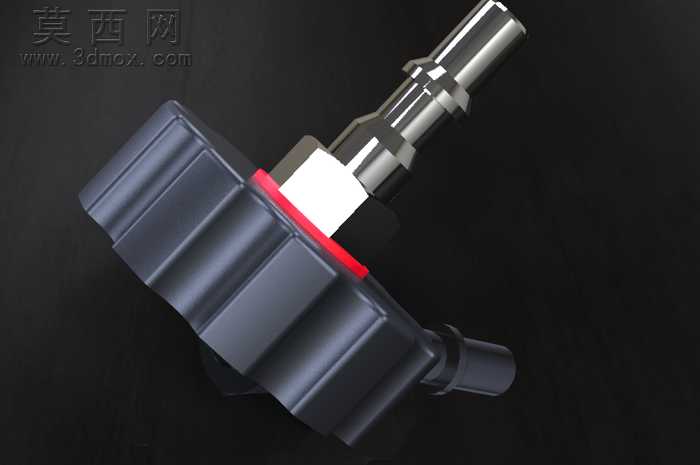

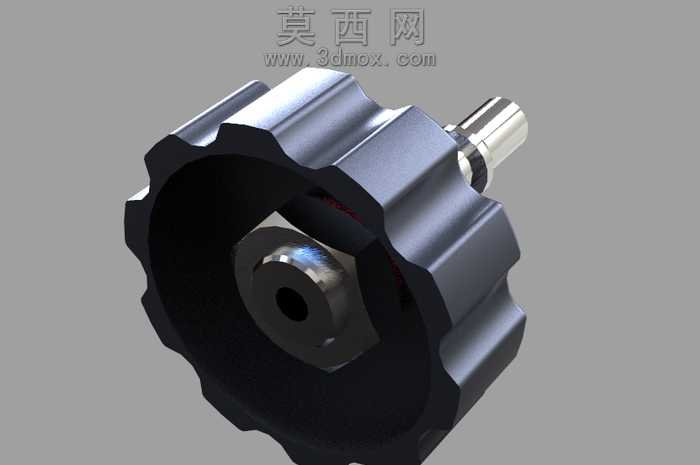

该三维模型采用CATIA软件完成全参数化建模，整体结构分为手拧调节旋钮、密封衬圈、快插式气嘴三个核心功能部分，建模过程严格遵循气动接头的行业尺寸规范，对各部件的装配公差做了精准预留。首先进行主体结构建模：手拧旋钮部分采用多棱边梅花式外轮廓设计，建模时通过旋转凸台生成基础圆柱胚体，再通过环形阵列切除特征生成均匀分布的防滑齿槽，齿槽的深度与弧度经过反复调整，既保证手指拧动时的摩擦力足够，又避免棱角过于尖锐造成硌手问题，旋钮表面做了哑光硬质塑料的材质设定，渲染时添加细微的磨砂颗粒纹理，还原工程塑料的真实质感。旋钮与气嘴衔接处的红色密封衬圈，建模时采用环形实体结构，材质设定为耐油丁腈橡胶，渲染时调整材质的漫反射参数与柔光度，还原橡胶件的哑光弹性质感，同时在衬圈与金属、塑料部件的衔接处做了轻微的挤压形变模拟，还原装配后的密封贴合状态。金属气嘴部分采用阶梯式竹节状快插结构，建模时通过多段旋转凸台生成不同直径的阶梯轴段，每段轴段的端部做了微小的倒角处理，方便气管插入时的导向，气嘴与旋钮衔接的位置设计了六角卡位结构，建模时通过拉伸切除生成六方轮廓，方便装配时使用工具夹持固定。金属部分材质设定为镀镍黄铜，渲染时调整金属反射率与粗糙度参数，添加细微的环境反射效果，还原金属机加工后的光亮质感，同时在金属棱边处做了极细微的圆角处理，避免渲染时出现尖锐的黑边瑕疵。整体装配采用同轴心配合与端面贴合配合，保证各部件的同心度误差控制在合理范围内，设计思路围绕摩托清洗场景的低压气动使用需求，手拧结构无需额外工具即可完成压力调节操作，竹节式气嘴可适配常见规格的气动软管，密封衬圈可保证0.5Bar工作压力下的气密性，整体结构紧凑小巧，操作便捷，适合小型气动清洗设备的配套使用。渲染阶段采用三点布光方案，主光从侧上方打亮金属气嘴的高光部分，辅光补亮旋钮暗部的细节，轮廓光勾勒部件的边缘轮廓，背景采用中性灰色调突出产品本身，最终渲染效果清晰展现各部件的结构细节与材质差异。
