Damixa系列厨房搅拌器支架结构设计

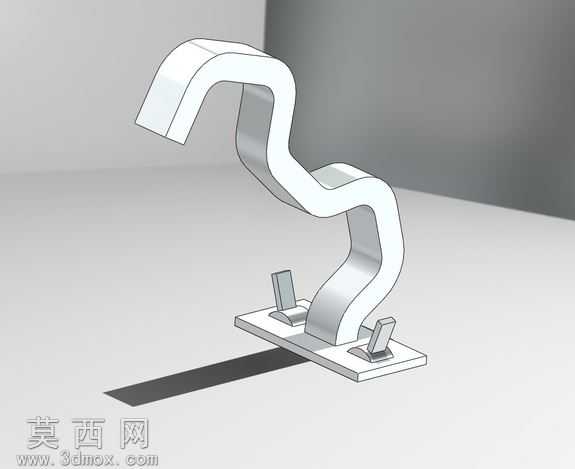

本作品为Damixa系列两款厨房搅拌器的支撑支架三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模逻辑，先拆分底座、S型支撑臂、端部固定卡扣三个独立构件分别完成特征绘制，再通过装配约束完成整体组合，确保各部件衔接公差控制在合理范围内，适配搅拌器实际装配需求。建模阶段优先采用草图驱动的特征生成方式，底座部分先绘制矩形基准草图，通过拉伸凸台生成带安装定位槽的平板基座，基座表面预留两个对称的卡扣安装位，安装位边缘做微小倒角处理，既避免锐边带来的安全隐患，也还原实际产品的工艺细节。S型支撑臂是整个结构的设计核心，建模时先绘制多段顺滑过渡的空间引导线，通过扫描特征生成等壁厚的弧形臂体，臂体截面采用带圆角的矩形轮廓，全程保持曲率连续无硬折，既保证支撑结构的力学强度，也呈现出流畅的现代工业设计美感，臂体与底座衔接处做渐变加厚处理，分散承重时的应力集中点，提升结构耐用性。端部固定卡扣采用小尺寸特征精细化建模，卡扣的卡接凸起、让位槽结构都严格按照实际卡扣的配合尺寸绘制，确保与搅拌器主体装配时可实现稳定卡合，不会出现松脱问题。材质渲染阶段，整体构件赋予哑光磨砂金属材质，调整材质的反射率、粗糙度参数，模拟厨房五金常用的拉丝不锈钢质感，底座与卡扣的接触位置略微提升粗糙度数值，还原装配接触面的磨砂处理工艺；场景搭建采用浅灰色哑光地面作为承载面，添加柔和的区域光模拟室内厨房的漫射光照，通过光线追踪渲染生成写实效果，清晰呈现结构的曲面过渡、棱角细节与材质质感。设计思路上，摒弃传统搅拌器支架的直臂造型，采用大弧度S型曲线作为支撑主体，既抬高搅拌器的操作高度适配厨房操作台面的使用场景，也通过流畅的曲线提升产品的视觉辨识度，底座的平板设计可平稳放置在台面，也支持通过预留孔位完成壁挂安装，兼顾两种使用场景的需求，整体结构无多余冗余设计，在满足支撑固定功能的前提下，尽可能简化构件数量，降低后续生产开模的成本与装配难度。
