水电站用混流式水轮机转轮结构设计

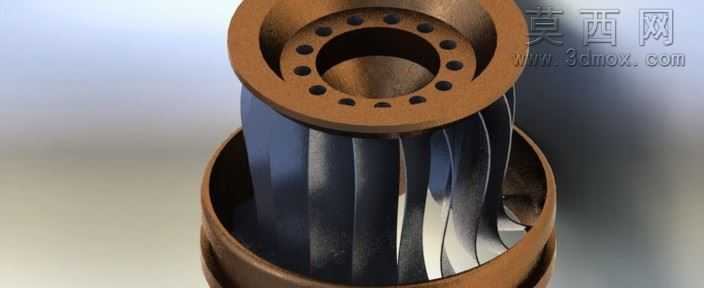

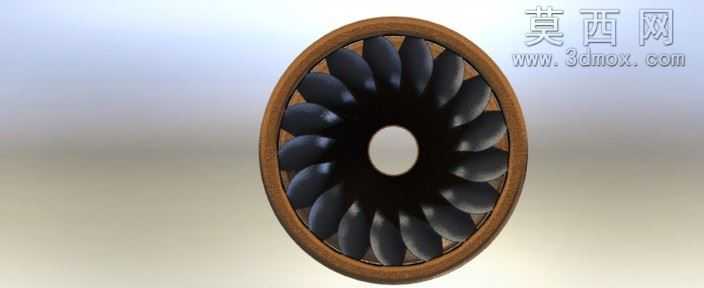

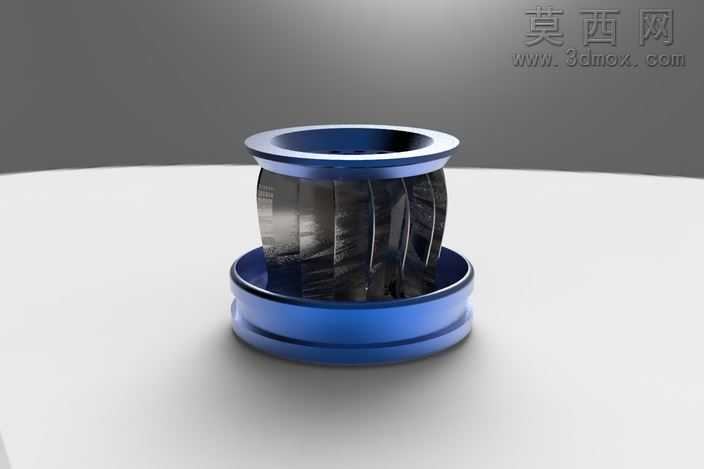

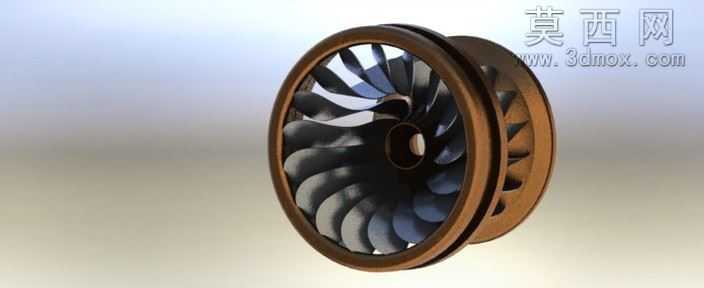

本作品为混流式水轮机核心转轮部件的三维设计成果，是作者大学阶段项目设计的重要组成部分，整体建模围绕水轮机转轮的实际工作工况展开，严格遵循混流式水轮机的水力设计规范完成结构搭建。建模阶段首先确定转轮的整体尺寸参数，依据水轮机的适用水头、流量工况计算出转轮直径、叶片数、轮毂比等核心参数，先通过旋转凸台命令构建出转轮的上冠、下环基础回转体结构，保证两个部件的同轴度符合装配要求，避免后续运行出现偏心振动问题。叶片部分是整个建模的核心难点，先通过绘制多个截面的翼型曲线，调整每个截面的进口安放角、出口安放角，保证叶片的型线符合流体流动规律，减少水力损失，再通过放样曲面命令将各个翼型截面连接成完整的叶片曲面，对曲面进行曲率检查，消除曲面的褶皱、拐点，保证曲面顺滑过渡，之后将叶片进行圆周阵列，均匀分布在上冠与下环之间，对叶片与上冠、下环的连接位置进行圆角过渡处理，避免应力集中，提升结构强度。材质设置上，转轮整体采用抗磨蚀的金属材质，调整材质的粗糙度、反射率参数，模拟不锈钢转轮的金属质感，对叶片表面做轻微的磨砂质感处理，还原实际水轮机转轮长期受水流冲刷的表面状态，上冠与下环部分调整金属光泽度，区分出不同部件的质感差异。渲染阶段采用柔和的漫反射光源，搭配辅助轮廓光勾勒转轮的叶片边缘结构，清晰展现叶片之间的流道形态，让观看者可以直观看到转轮的内部流道布局，背景采用浅灰色渐变背景，避免多余元素干扰主体展示。设计过程中重点考虑了转轮的结构合理性，对叶片的厚度从进口到出口做渐变处理，进口位置适当加厚提升抗冲击能力，出口位置减薄减少出口尾流损失，同时在上冠位置设计了密封配合的轴孔结构，保证后续可以和水轮机主轴完成装配，下环位置做了加厚处理，提升转轮整体的刚性，避免高速旋转时出现形变。整个模型完整还原了混流式水轮机转轮的核心结构特征，可用于水力发电相关的教学演示、结构原理展示，也可作为相关水力机械设计的参考模型，帮助理解混流式水轮机的工作原理与结构组成。
