三泵并联恒压供水卧式离心泵组

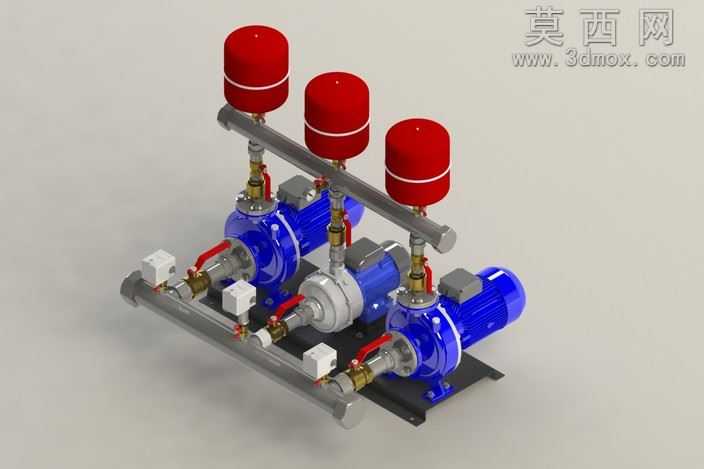

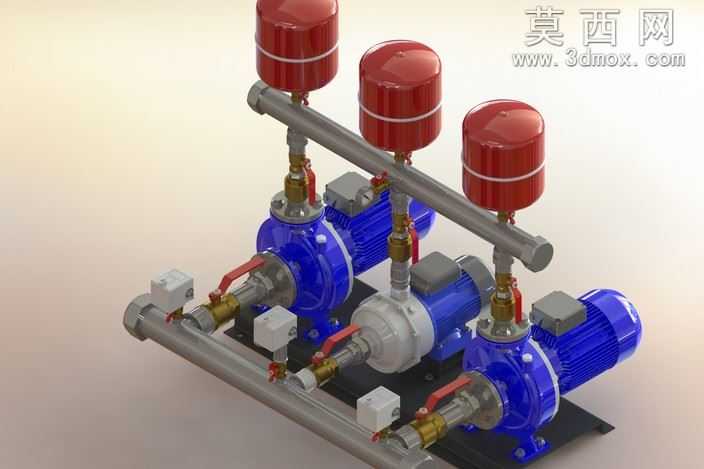

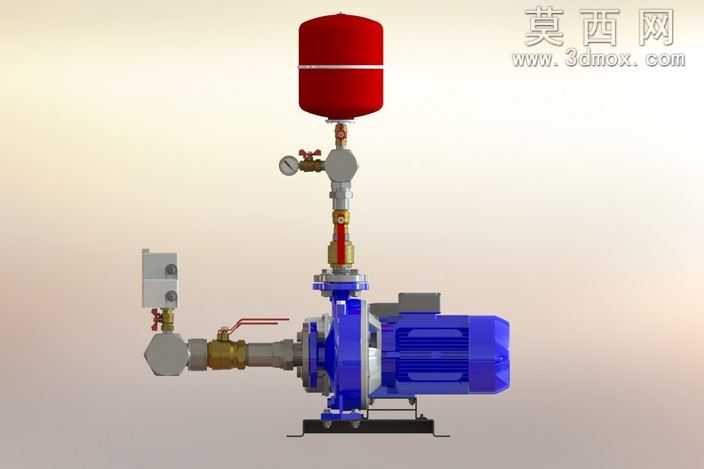

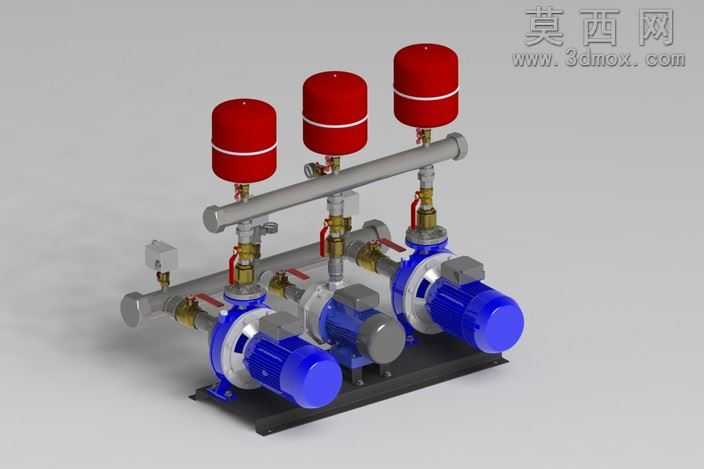

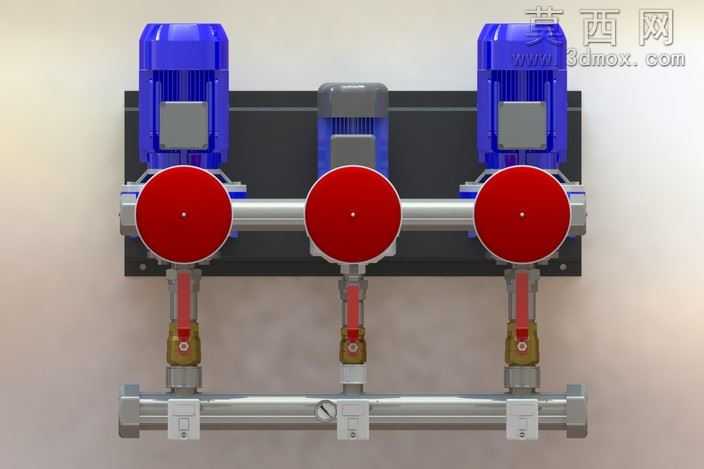

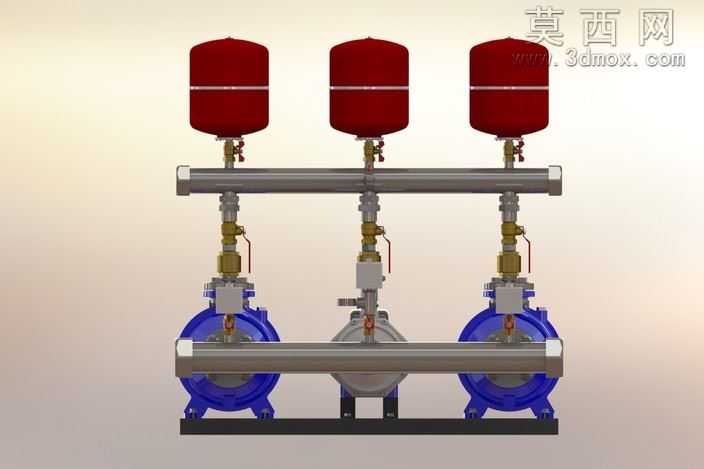

本模型为三泵并联配置的卧式供水泵组三维设计成果，建模阶段采用自底向上的装配设计思路，先完成单台卧式离心泵的独立零件建模，依次构建泵体蜗壳、叶轮腔室、电机外壳、散热筋结构、接线盒、进出水口法兰等核心零件，对泵体与电机的连接支架、密封端盖等细节结构做了还原，保证单泵模型的结构完整性。单泵建模完成后，按照一用两备的并联供水布局完成总装设计，底部设置统一的安装底座，将三台泵沿底座长度方向等距排布，进水侧通过横向布置的大管径汇流管连通各泵进水口，出水侧同样设置横向汇流管，在每台泵的出水口位置依次配置止回阀、控制球阀、连接接头，每台泵的出水端上方垂直安装红色隔膜式稳压罐，用于稳定管路水压、抵消水锤冲击。模型对管路系统的细节做了完整呈现，包括管道的弯头、三通接头、法兰连接结构、阀门的手柄操作结构都做了建模还原，同时在每台泵的接线盒旁配置了独立的压力控制开关盒，用于实现泵组的自动启停控制。材质渲染阶段，泵体蜗壳部分赋予亮蓝色金属漆材质，还原工业水泵的常规涂装效果，电机部分采用深蓝色哑光塑料与金属结合的材质表现，稳压罐采用亮红色烤漆材质，管路部分采用镀锌金属银灰色材质，阀门手柄采用红色工程塑料材质，底座采用黑色哑光金属材质，不同部件的材质区分清晰，能够直观区分各功能组件。结构设计上充分考虑了实际供水设备的布局合理性，管路走向流畅无干涉，各操作部件预留了足够的操作空间，稳压罐的安装位置符合实际设备的安装规范，整体模型结构严谨，各部件的装配关系符合机械设计要求，可用于供水设备的方案展示、结构教学以及相关工程设计参考。
