多规格系列离心通风机叶轮组件设计

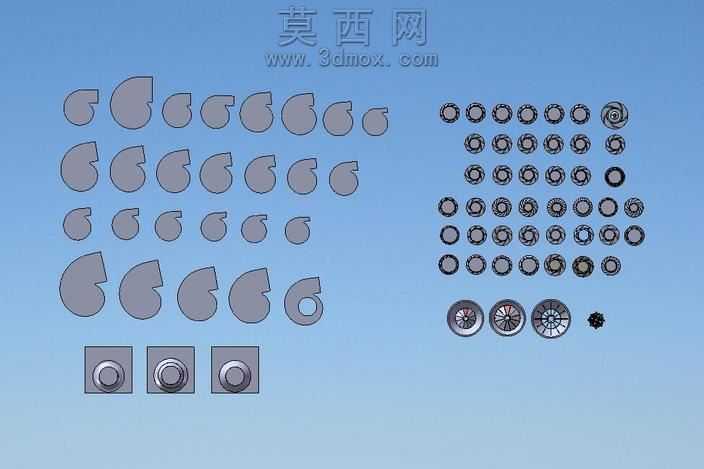

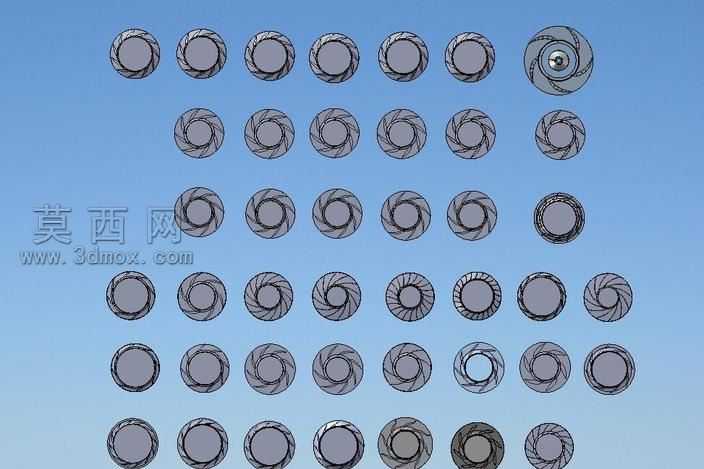

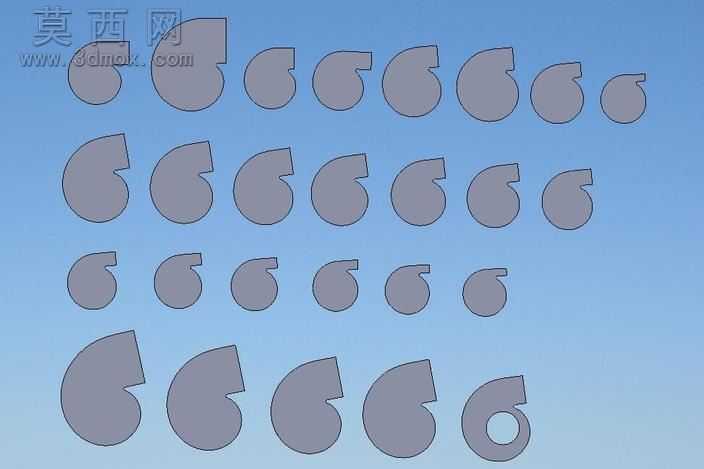

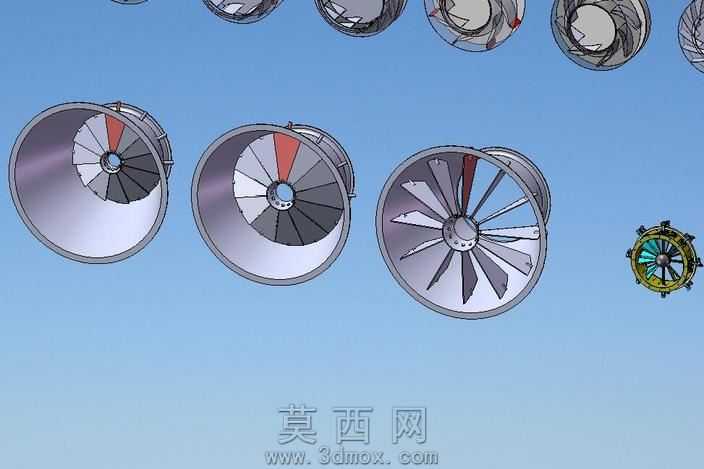

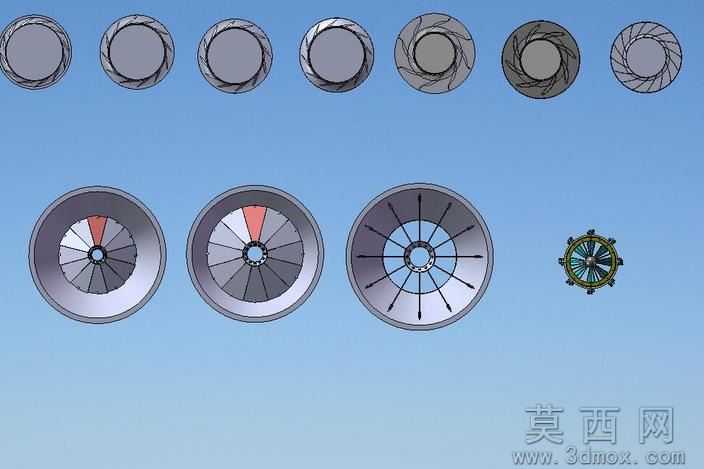

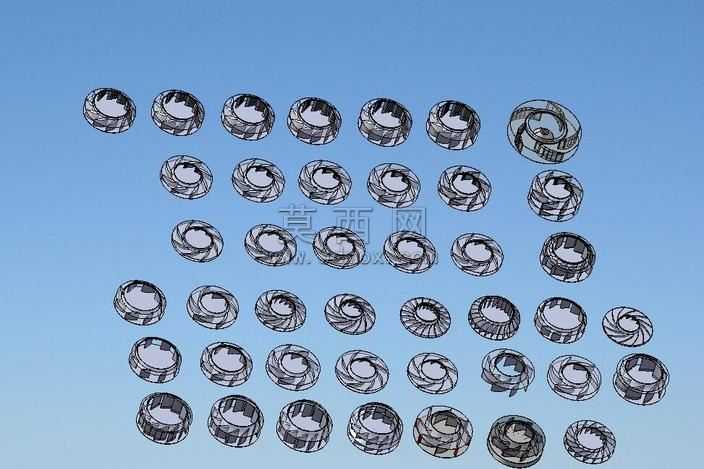

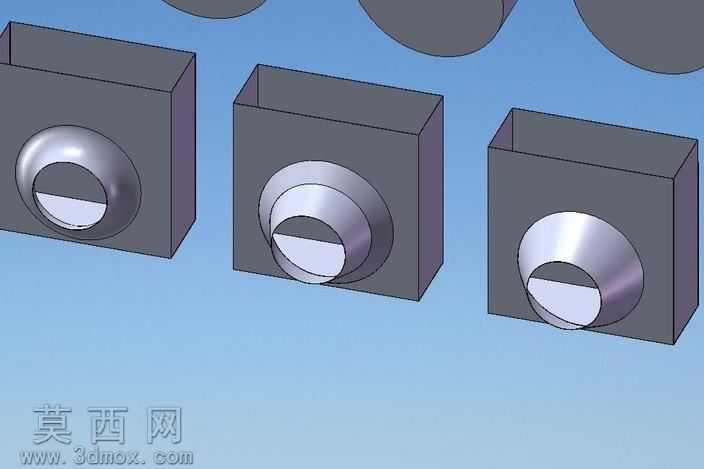

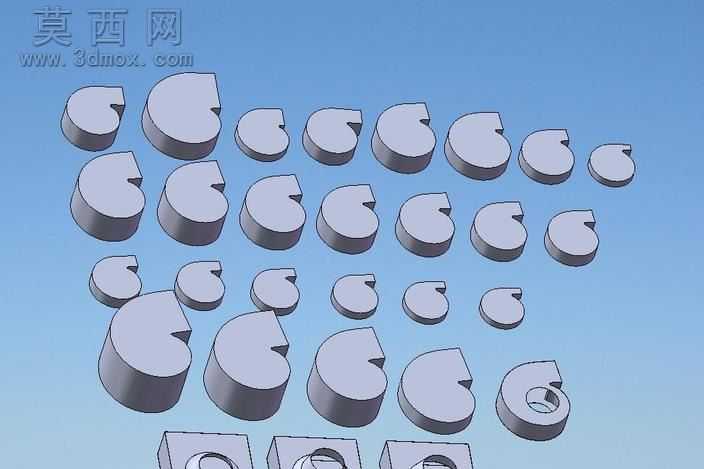

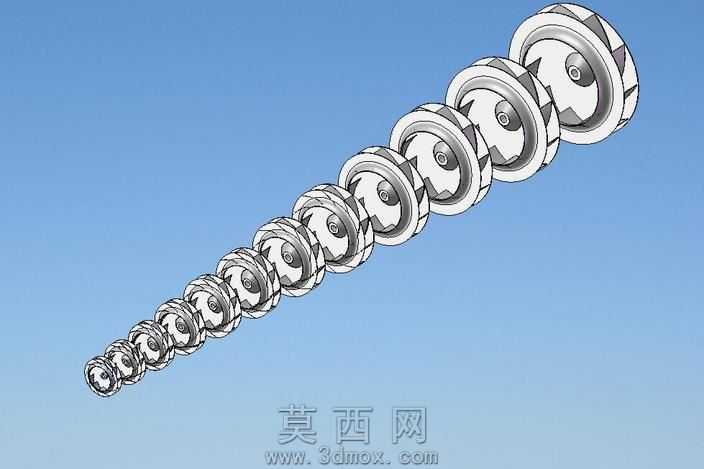

本作品为系列化离心通风机核心组件的三维参数化设计成果，建模阶段采用全参数化驱动的建模逻辑，针对离心风机核心的叶轮、蜗壳两大核心部件完成多规格变型设计，覆盖不同风量风压适配需求的全系列构型。建模过程中首先梳理离心风机的气动设计逻辑，以叶轮直径、叶片安装角、叶片数、蜗壳型线为核心驱动参数，搭建可快速变型的参数化建模模板，通过参数调整即可快速生成不同性能参数的风机部件模型，无需重复从零开始建模，大幅提升同系列产品的设计迭代效率。材质配置上，针对不同部件的使用场景匹配对应材质表现：叶轮部件采用冷轧镀锌钢板材质，渲染时还原金属板材的哑光金属质感，边缘做冲压成型的圆角处理，还原真实钣金加工的工艺特征；蜗壳部件采用同系列冷轧钢板材质，表面做喷涂防锈处理的质感表现，还原工业通风设备的真实外观质感；紧固件等连接部件采用镀锌标准件材质，金属光泽与主体部件形成合理的质感区分。结构设计上，完整还原离心风机的核心结构特征：叶轮部分包含前盘、后盘、弧形叶片、轮毂连接结构，不同规格的叶轮分别适配不同的叶片数量与叶片曲率，覆盖前向叶片、后向叶片等不同气动构型，满足不同工况的送风效率需求；蜗壳部分采用对数螺旋线作为型线生成基准，不同规格的蜗壳对应匹配不同的截面扩张比，保证与对应叶轮的气动匹配性，降低风机运行过程中的涡流损耗；同时预留了标准的电机安装接口与风道连接法兰结构，可直接适配标准规格的驱动电机与通风管道，具备直接对接生产加工的结构精度。渲染阶段采用均匀的工业产品展示布光，以浅蓝色纯色为展示背景，将全系列不同规格的蜗壳型线、叶轮构型、轮毂组件按类别规整排布，清晰展示系列化设计的变型规律，每个部件的轮廓清晰，结构特征明确，可直观对比不同规格部件的尺寸差异与结构区别，既可以作为风机产品设计的参数化模板参考，也可用于通风设备选型阶段的部件构型展示，为离心通风机的系列化开发、变型设计提供完整的三维模型参考，帮助设计人员快速完成同类型风机产品的结构设计与方案迭代，缩短产品开发周期。
