径向引擎连杆结构三维建模作品

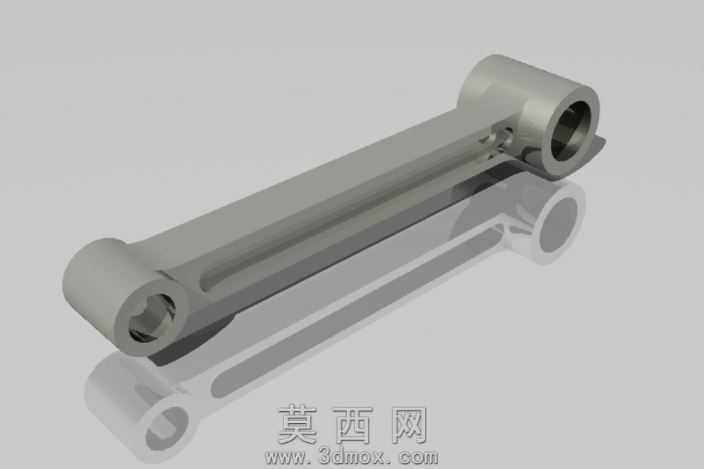

本作品为径向引擎核心传动连杆部件的三维建模成果，建模阶段依托参数化三维设计软件完成全流程构建，首先针对径向引擎连杆的实际工况需求梳理结构逻辑：该部件作为径向引擎内连接活塞与曲轴的核心传动件，需要承受往复运动产生的交变载荷，因此建模时优先保证结构尺寸的精准性，两端的同轴轴孔结构采用同心圆参数化草图绘制，通过拉伸、切除特征完成轴孔的贯通结构设计，孔壁预留了适配轴瓦安装的公差余量，确保后续装配环节的匹配度。杆身部分采用了轻量化的槽型结构设计，在不降低整体结构强度的前提下削减了非受力区域的材料厚度，建模时通过筋特征强化杆身与两端轴座的连接位置，避免应力集中导致的结构失效风险。渲染阶段采用哑光金属材质模拟实际锻造钢材的表面质感，调整环境光与反射参数，清晰呈现出零件表面的加工纹理与结构转折关系，通过半透明倒影效果强化模型的空间立体感，让观看者能够直观辨识各部分的结构层次。设计过程中严格遵循径向引擎的传动结构原理，两端轴孔的中心距完全匹配引擎活塞行程与曲轴偏心距的设计参数，杆身的截面形状经过受力优化，既能够传递活塞往复运动产生的推力，又能够平衡高速运转时产生的惯性力。模型的每一处倒角、圆角特征都参考了实际机械加工的工艺要求，轴孔边缘的倒角方便装配时的轴件导入，杆身与轴座连接处的圆角能够分散应力，避免长期交变载荷下出现裂纹。整体建模过程完全遵循机械设计的规范，所有特征参数均可直接导出用于工程图纸的生成，能够为径向引擎的结构设计、装配模拟、运动仿真提供精准的三维数字模型支撑，也可作为机械结构教学的演示案例，帮助学习者理解径向引擎的传动逻辑与连杆类零件的设计要点。
