侧排式防臭地漏结构三维设计

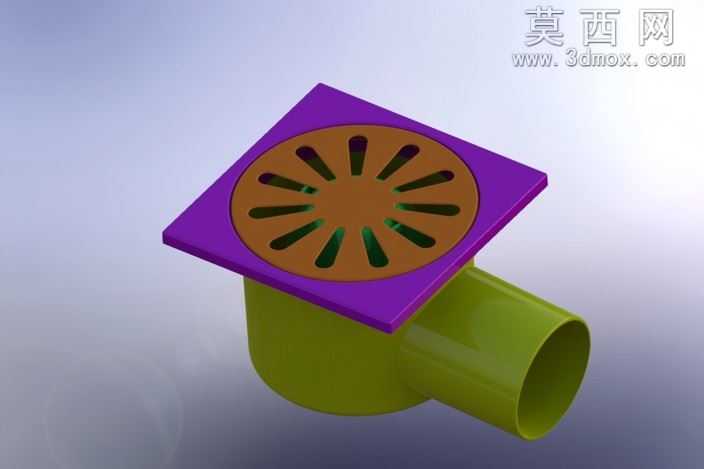

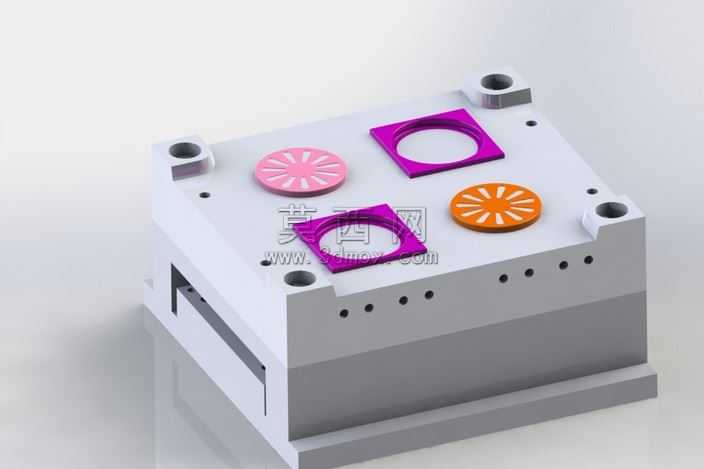

本作品为侧排式地漏的三维参数化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先根据地漏的实际安装使用场景确定整体尺寸基准，先绘制方形盖板的二维草图，通过拉伸凸台命令生成盖板基体，再对盖板中心的排水格栅区域进行草图绘制，采用圆周阵列命令生成均匀分布的辐射状排水槽，对槽体边缘做圆角过渡处理，避免应力集中同时提升排水流畅度。盖板下方的滤水盘采用同心圆草图拉伸成型，与盖板做同轴心配合，滤水孔同样采用圆周阵列排布，保证过水面积均匀的同时具备毛发等杂物的拦截能力。主体排水腔体采用抽壳命令构建，侧方的排水接口通过拉伸凸台加薄壁特征生成，与腔体内部做完全贯通处理，接口处预留标准管道对接的配合公差，保证与同规格排水管道的适配性。材质渲染阶段，方形盖板赋予紫色哑光塑料材质，模拟实际产品的ABS工程塑料质感，滤水盘赋予棕褐色磨砂金属材质，模拟铜质或不锈钢镀色的滤层效果，主体排水腔体与侧排管赋予军绿色哑光工程塑料材质，还原PVC排水构件的真实视觉效果，渲染时添加柔和的环境光与局部补光，清晰展现各部件的装配关系与结构细节。设计过程中重点考量了地漏的排水效率与防臭性能，侧排结构相较于直排结构更适配同层排水的装修场景，辐射状格栅既保证了大流量排水能力，也能避免大体积杂物落入管道造成堵塞，各部件之间采用卡扣式装配结构，无需额外紧固件即可完成组装，方便后期拆卸清理内部杂物，整体结构紧凑，安装占用空间小，符合现代卫浴空间的装修使用需求。
