全地形车珠锁式轮毂边缘结构设计

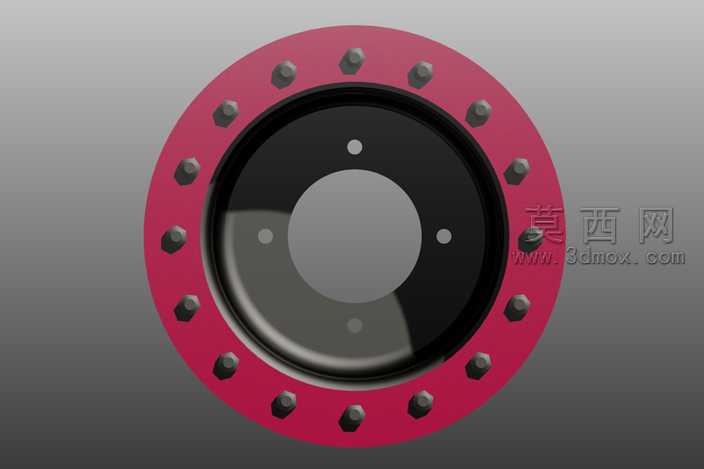

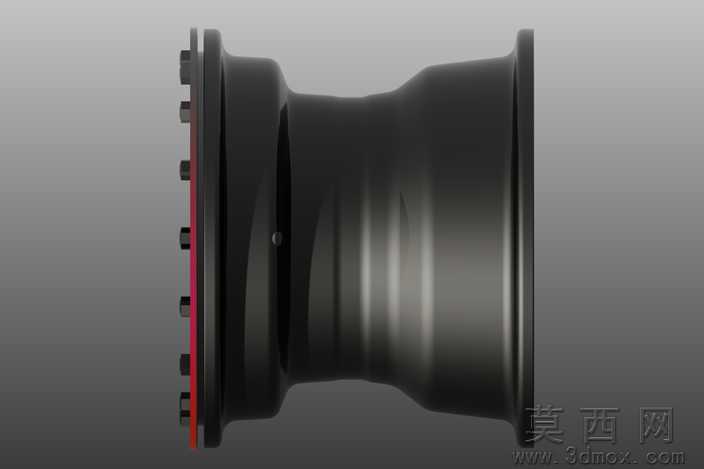

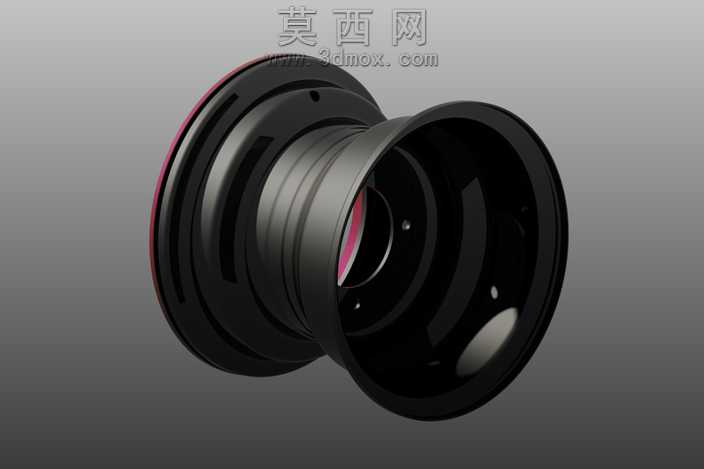

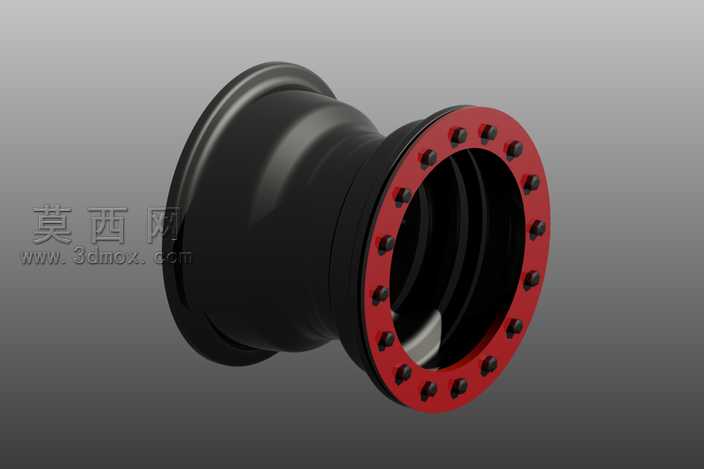

本作品为全地形车专用珠锁式轮毂边缘的三维参数化设计模型，建模过程中首先基于全地形车越野工况的受力需求完成基准面搭建，以回转特征为基础构建轮辋主体的曲面轮廓，针对珠锁压合区域单独拆分建模，精准还原了珠锁结构的环形压合面、螺栓孔位排布以及轮缘的加强过渡结构。建模阶段严格遵循实际加工的尺寸公差要求，轮辋主体的壁厚、珠锁压边的宽度、螺栓孔的中心距均按照10×8规格ATV轮毂的通用标准设定，所有安装孔位采用阵列特征完成排布，保证孔位的同轴度与等分精度，避免后期装配出现干涉问题。材质渲染阶段，轮辋主体采用哑光黑色金属材质，模拟高强度铝合金锻造后的表面处理效果，调整金属粗糙度参数还原真实金属的漫反射质感，珠锁压圈采用高饱和度红色硬质合金材质，表面做轻微磨砂处理，固定螺栓采用黑色高强度合金钢材质，单独添加金属高光与细微的螺纹纹理细节，提升模型的真实感。结构设计上重点优化了珠锁边缘的压合角度，采用15度倾斜压合面设计，既可以保证轮胎胎圈被牢牢压合在轮辋与压圈之间，防止越野低胎压工况下轮胎脱圈，又避免压合角度过大造成胎圈损伤，轮辋与压圈的接触位置添加了密封槽结构预留，可适配后期加装密封胶圈满足充气密封需求。整体模型完成后经过装配干涉检查，所有部件的配合间隙符合实际装配要求，曲面过渡顺滑无尖锐棱角，既满足结构强度需求，又兼顾了越野改装的视觉效果，可直接用于全地形车改装配件的结构验证、加工生产参考以及改装方案展示。
