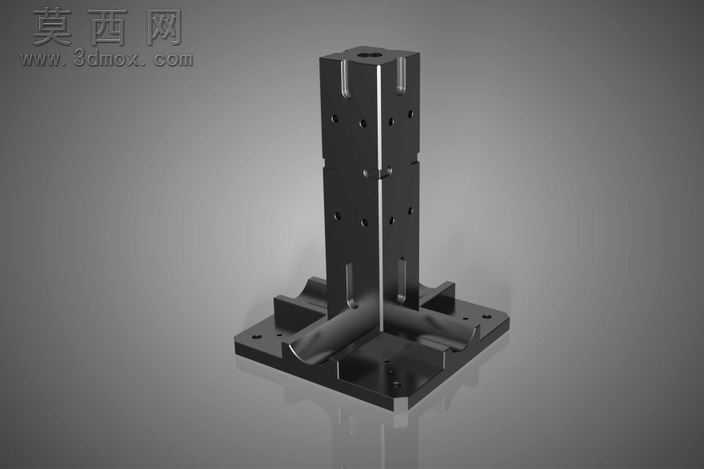

立式多工位工装虎钳结构设计方案

本作品为立式多工位工装虎钳的三维建模设计成果，建模阶段采用参数化特征建模逻辑，先以底部安装基板为基准特征，依次绘制基板上的定位销孔、安装沉孔、侧边定位槽的二维草绘，通过拉伸切除生成基板的完整实体结构，保证基板的安装基准面平面度公差符合机加工工装的精度要求。中部立柱结构采用对称式设计思路，建模时先绘制单侧立柱的截面轮廓，通过拉伸生成单侧实体后，利用镜像特征完成双侧立柱的构建，立柱表面的多组安装孔位采用线性阵列特征生成，保证孔位间距的一致性，同时在立柱与基板的连接位置添加圆角过渡特征，降低应力集中风险，提升结构整体刚性。顶部的安装平台预留了标准安装孔位，可适配不同规格的压紧组件，建模时对孔位的同轴度、位置度公差进行了参数化约束，确保后续装配时的互换性。材质渲染阶段，整体结构赋予合金钢材质属性，调整金属材质的粗糙度、反射率参数，模拟发黑处理的金属表面质感，渲染时采用三点布光方案，主光源从斜上方投射突出结构的轮廓层次，补光弱化阴影区域的死黑部分，背景采用渐变灰色调突出模型主体，同时添加柔和的环境反射效果，提升渲染图的真实感。结构设计上，该虎钳采用立式排布方案，可同时实现多工位工件的装夹定位，相较于传统卧式虎钳大幅提升了机加工过程中的装夹效率，立柱上的多组槽位可适配不同高度的工件装夹需求，底部基板的安装孔位符合标准机床工作台的安装尺寸，可直接固定在铣床、加工中心的工作台上使用，整体结构无冗余设计，在保证结构刚性的前提下尽可能降低了整体重量，同时所有棱角位置均添加了倒角处理，避免使用过程中划伤操作人员，装夹接触面设计有防滑纹理，提升工件装夹的稳定性，防止加工过程中工件出现位移。
