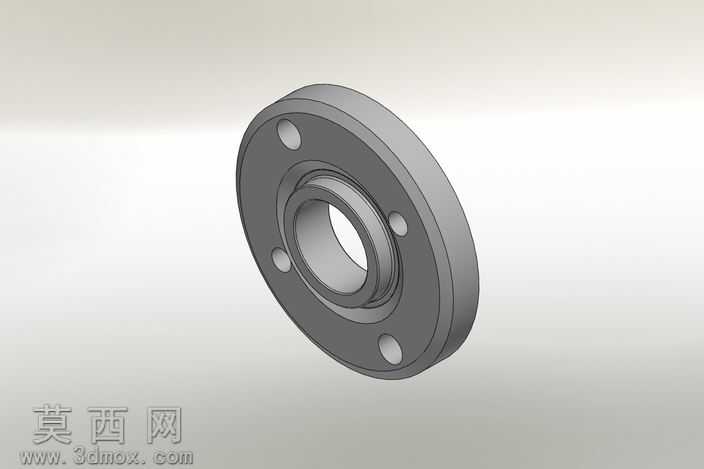

带法兰安装孔的圆形锁紧螺母三维设计

本作品为带法兰安装结构的圆形螺母三维建模作品，建模过程采用SolidWorks软件完成，整体遵循机械紧固件的标准设计规范，兼顾结构实用性与装配适配性。建模初期首先梳理螺母的功能需求：该螺母除了具备常规内螺纹锁紧的基础功能外，还集成了法兰盘结构，可通过盘面上的四个均布安装孔实现与配套部件的定位固定，避免螺母在受振动工况下出现松脱移位。建模流程从基础草图绘制开始，首先绘制法兰盘的外圆轮廓与中心通孔轮廓，通过拉伸凸台命令生成法兰盘的基础实体，随后在中心位置绘制阶梯孔结构，为内螺纹的加工预留适配空间，再通过圆周阵列命令生成四个均匀分布的安装通孔，保证孔位的同轴度与位置度符合装配公差要求。中心螺纹段采用扫描切除的方式生成标准螺纹牙型，牙型角度、螺距参数均参照公制紧固件标准设置，确保与对应规格螺栓的啮合精度。模型渲染阶段采用金属哑光材质，模拟碳钢紧固件经表面氧化处理后的质感，通过环境光遮蔽效果突出法兰盘与螺纹段的层级结构，清晰展现各部分的厚度差与过渡圆角，所有棱边均设置了微小的倒角工艺特征，既符合实际机械加工的工艺要求，也避免了锐边带来的装配干涉风险。整体结构设计紧凑，法兰盘与螺母主体为一体化结构，相比普通螺母额外增加了径向定位功能，适用于需要额外固定、存在振动载荷的机械装配场景，各部分尺寸比例经过反复校验，既保证了足够的结构强度，也控制了整体重量与安装占用空间，可直接用于机械装配的干涉校验、工况模拟以及生产加工的图纸导出。
