杠杆式快速压紧夹具结构设计

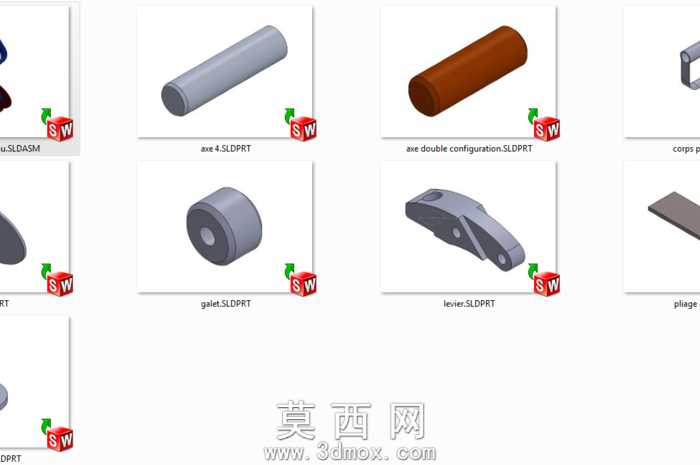

本作品为手动杠杆式压紧夹具的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计公差规范，对各活动铰接部位预留合理装配间隙，保证机构运动顺畅无卡滞。模型整体结构分为底座支撑组件、杠杆压臂组件、铰接销轴组件、压头执行组件四个核心部分，底座采用圆盘式安装结构，底部设置定位凸台可适配工作台面的定位孔安装，底座表面做哑光喷塑材质处理，呈现细腻的磨砂蓝质感，提升安装接触面的摩擦力同时兼顾防锈性能。杠杆压臂采用弯折式钣金结构设计，主体为高强度钢板冲压成型，表面做黑色氧化处理，握持部位做圆弧包边处理，符合人体工学操作需求，压臂与底座之间通过铜质铰接销轴连接，销轴两端做铆压固定，铰接部位添加润滑槽结构，可存储润滑油脂降低长期使用的磨损量。压头组件采用可更换式设计，压头与压臂之间通过螺纹连接，可根据不同被夹持工件的材质更换橡胶、尼龙、金属等不同材质的压头，避免压伤工件表面，压头下方对应底座位置设置V型定位槽，可适配轴类、板类等不同形状工件的定位装夹需求。渲染阶段采用工作室级光照环境，主光源从侧上方45度角投射，搭配辅光源补亮暗部细节，阴影采用软阴影模式提升真实感，金属铰接部位添加金属光泽材质，还原金属零件的反光特性，整体渲染效果清晰展示夹具的开合状态与结构细节，可直接用于工装设计参考、教学演示等场景。设计过程中重点优化了杠杆力臂比例，通过合理设置支点位置，实现较小的手动操作力即可获得较大的压紧力，同时设置自锁角度，保证压紧状态下不会因工件振动出现松脱问题，整体结构紧凑，操作便捷，适合机加工、装配、焊接等工序的工件快速装夹使用。
