剪边飞机造型90度边缘修整工装

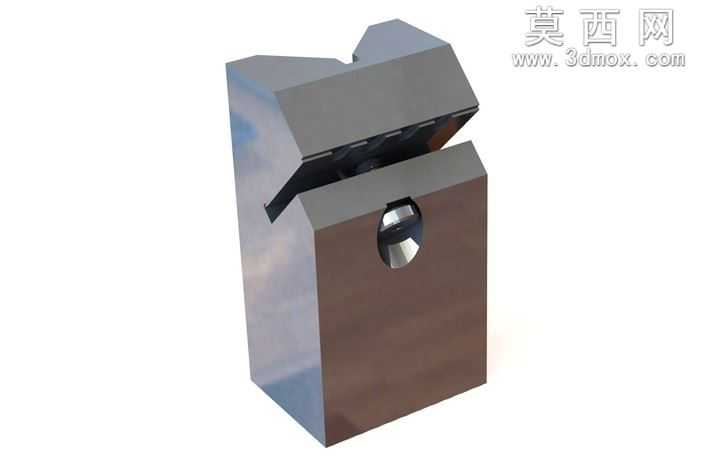

该模型为针对工件边缘90度精准剪边修整需求设计的专用工装结构，整体采用三维参数化建模方式完成全流程设计，建模阶段首先基于剪边作业的受力路径与定位基准需求，完成主体块体结构的草绘轮廓搭建，通过拉伸、切除等基础特征命令生成主体基座的基础形态，再针对剪边作业的刃口配合角度，在基座前端切削出对应角度的斜向导向面与刃口避让槽，确保修整作业时刃口行进路径无干涉。模型顶部设计有圆形定位安装孔，可通过标准紧固件将工装固定在加工工位上，保证作业过程中工装无位移偏移；前端下部开设的V型定位槽可适配待加工工件的直角边缘，实现快速对位，无需反复调整装夹位置。材质设定阶段针对工装的耐磨使用需求，主体结构赋予高铬合金铸铁材质属性，表面做哑光耐磨处理的渲染效果，刃口接触区域单独赋予硬质合金材质，通过不同的材质粗糙度参数区分功能区域，渲染时采用侧上方45度柔光打光，清晰呈现结构的棱角与各功能面的衔接关系，避免阴影遮挡关键结构细节。设计过程中重点考量了剪边作业的受力传导路径，将主体基座的壁厚做了针对性加厚处理，避免长期受力出现结构形变，斜向剪边导向面的角度经过反复参数校核，确保修整完成后的工件边缘恰好达到90度直角精度，无角度偏差与毛刺残留，整体结构无冗余设计，所有特征均服务于剪边定位、刃口导向、安装固定三类核心功能，可直接导入加工编程软件生成对应的加工刀路，适配常规铣削加工工艺完成实物制作，投入产线后可大幅提升直角边缘剪边工序的加工效率与成品合格率，降低人工对位修整的误差率。
