气动送料器自动化送料机构设计

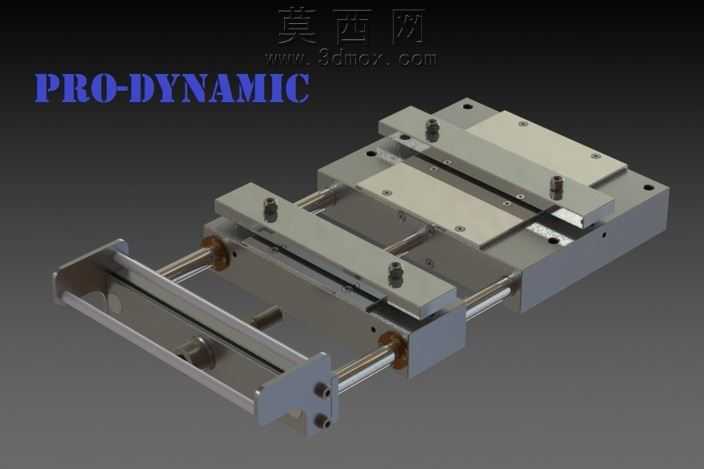

本模型为气动驱动的直线送料机构，整体采用模块化设计思路，通过三维建模软件完成全参数化结构搭建，建模过程中对各装配部件进行了严格的公差匹配校验，确保各运动部件无干涉、运行顺畅。模型主体采用金属质感材质渲染，底座为硬质铝合金材质表现，表面做哑光阳极氧化质感处理，导轨杆件采用抛光不锈钢材质，呈现出金属特有的冷冽光泽与细腻反光，滑动台板采用45号钢材质做发蓝处理质感，紧固件螺栓等标准件统一采用镀锌亮面金属材质，不同材质的区分渲染让整体结构层次清晰，各部件功能一目了然。结构上采用双平行光轴导轨作为滑动导向支撑，搭配气动驱动组件实现直线往复送料动作，前端设置挡料定位结构，中部滑动台板设置可调节的物料固定位，可根据不同尺寸的送料物料调整安装位置，底座预留多组安装孔位，方便整体机构固定在生产线对应工位。设计过程中充分考虑了气动送料的动作稳定性，导向轴与滑动轴承的配合间隙经过优化，既保证滑动顺畅无卡滞，又避免间隙过大导致送料精度偏差，整体结构紧凑，占用安装空间小，气动驱动的方式响应速度快，送料行程可通过调节气动阀参数灵活调整，适配不同的送料距离需求。渲染阶段采用三点布光方案，主光源从侧上方打亮主体结构，勾勒出各部件的轮廓与金属质感，辅光源补亮暗部细节避免死黑，背景采用深灰色渐变突出主体，最终呈现的渲染图清晰展现了机构的整体构造与各部件的装配关系，可直接用于自动化生产线送料工位的方案参考、结构选型以及教学演示使用，模型各部件均为可编辑参数化结构，可根据实际使用需求调整尺寸参数，快速适配不同的生产应用场景。
