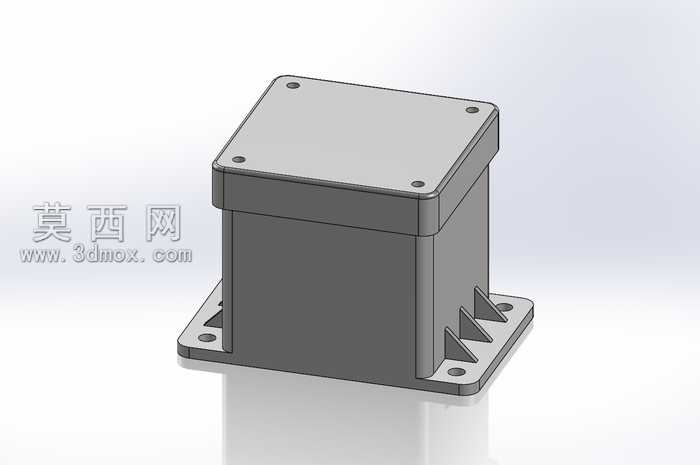

带安装底座的方形塑料按钮防护箱

本作品为用于容纳按钮及小型电子元件的塑料防护箱体，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各部件的装配公差合理性，将箱体拆分为上盖、下壳体、安装底座三个独立可拆分的结构模块，方便后续开模生产与装配维护。建模阶段先绘制下壳体的基础方形轮廓，通过拉伸、拔模命令生成侧壁结构，侧壁厚度均匀控制在2mm，兼顾结构强度与注塑成型的壁厚要求，避免出现缩痕、填充不足等注塑缺陷；上盖与下壳体的配合面设计了一圈嵌入式止口结构，既可以提升装配后的贴合密封性，也能防止外部灰尘、溅水进入箱体内部，上盖表面均匀分布四个沉头安装孔，用于通过螺丝实现上盖与下壳体的紧固连接，沉孔深度刚好覆盖螺丝头部，保证上盖表面平整无凸起。底部的安装底座与下壳体为一体化结构，底座向四个方向延伸出带安装孔的固定耳，每个固定耳与下壳体侧壁之间设计了三角形加强筋，大幅提升底座的承重与抗形变能力，避免安装固定后箱体出现晃动、断裂的问题。材质渲染阶段选用哑光深灰色工程塑料作为下壳体与底座的材质，上盖采用浅灰色哑光塑料材质，通过调整材质的粗糙度、反光度参数还原真实塑料的质感，渲染背景采用简洁的浅灰色渐变，搭配柔和的环境光突出箱体的结构轮廓与细节，让整体呈现效果清晰直观。设计思路上围绕实用化、易生产的核心需求，整体结构无复杂异形曲面，所有转角处都做了R1.5的圆角过渡，既可以避免注塑时的应力集中问题，也能去除尖锐边角提升使用安全性，内部预留了充足的容纳空间，可根据实际使用需求放置按钮、小型电路板等电子元件，适配多种低压电控场景的安装使用需求。
