发动机活塞连杆组件建模与静力学分析

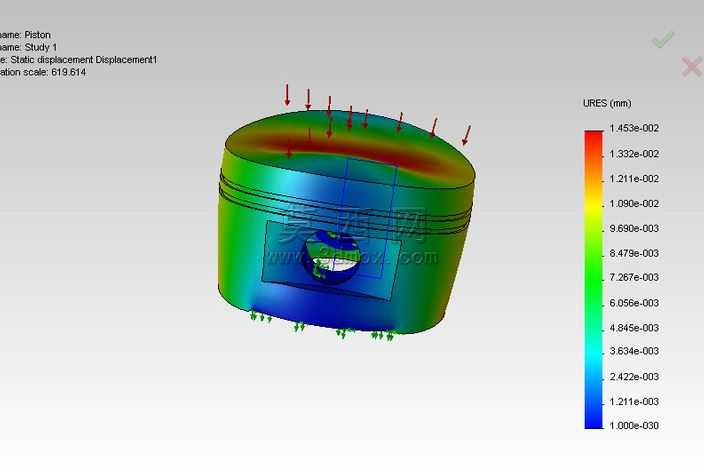

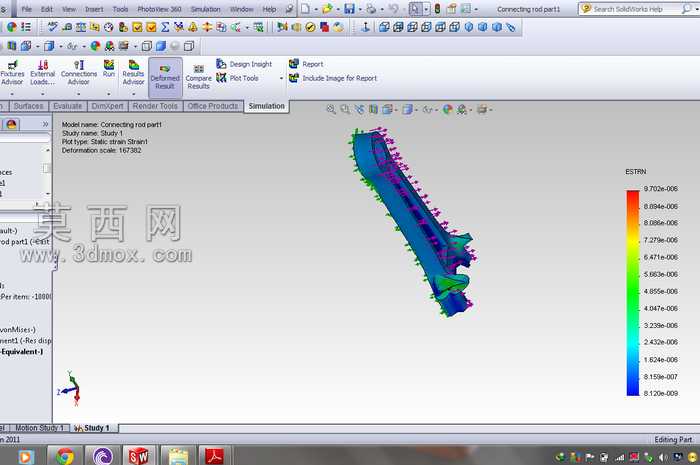

本作品针对内燃机核心动力传递部件活塞与连杆开展三维建模与性能分析工作，建模阶段先梳理活塞与连杆的实际功能结构，针对活塞部分，依次构建顶部燃烧室凹坑、环槽区域、销座结构、裙部导向面，精准还原活塞各段的尺寸比例与过渡圆角，避免应力集中的结构特征被遗漏，环槽部分严格匹配气环、油环的安装尺寸，销座位置添加符合装配要求的销孔倒角与加强筋结构，保证活塞模型与实际加工部件的结构一致性。针对连杆部分，先完成小头衬套安装孔、杆身变截面过渡结构、大头轴瓦安装位的特征搭建，杆身采用工字形截面的流线过渡设计，还原实际连杆轻量化同时保证结构强度的设计特点，大小头与杆身的衔接处做平滑圆弧过渡，还原真实零件的工艺结构。建模完成后开展装配配合约束，将活塞销与活塞销座、连杆小头完成同轴配合，添加合理的装配间隙还原实际工作的装配状态，避免过定位导致的仿真误差。随后开展静力学仿真分析，根据活塞实际工作的受力状态，在活塞顶部施加均匀分布的燃气爆发压力载荷，在连杆大头位置添加符合曲轴连接状态的固定约束，裙部位置添加对应缸套导向的位移约束，设置符合金属部件的材料属性参数，划分高精度的实体网格，对销座、连杆大小头过渡位置做网格加密处理，保证仿真计算的精度。通过仿真计算得到部件的位移云图，直观呈现不同载荷下活塞与连杆的变形分布规律，识别结构变形量较大的区域，同时对应力集中位置进行标记，为后续的结构优化提供数据参考，整个建模与分析过程严格遵循机械设计的实际逻辑，还原部件真实工作状态下的力学表现，可为活塞连杆组件的结构优化、性能验证提供可靠的三维模型与仿真参考依据。
