双工位手动压紧式泄漏检测工装夹具

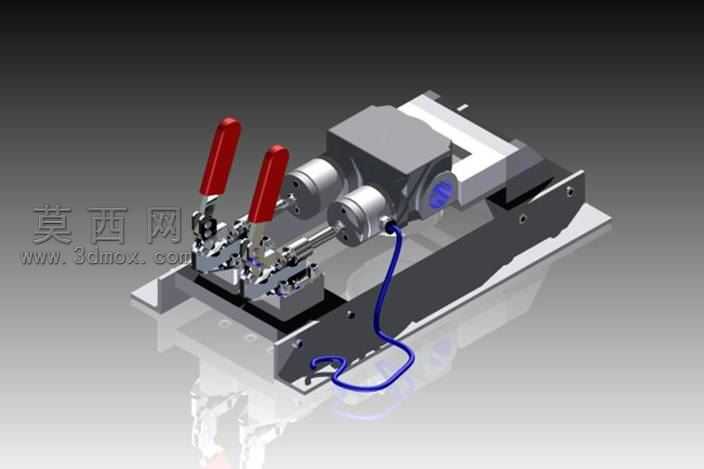

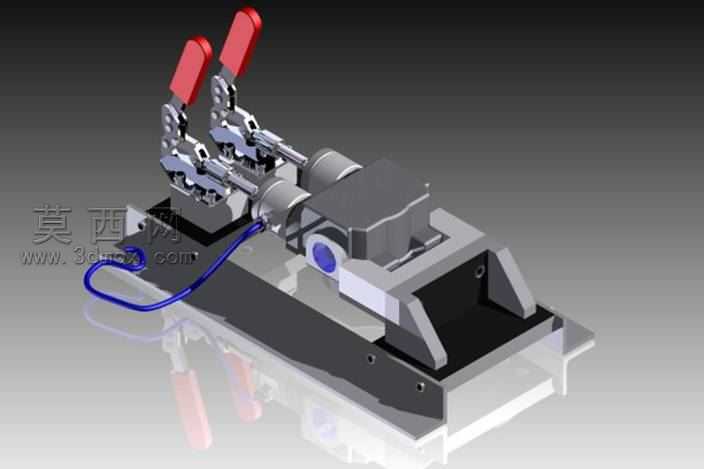

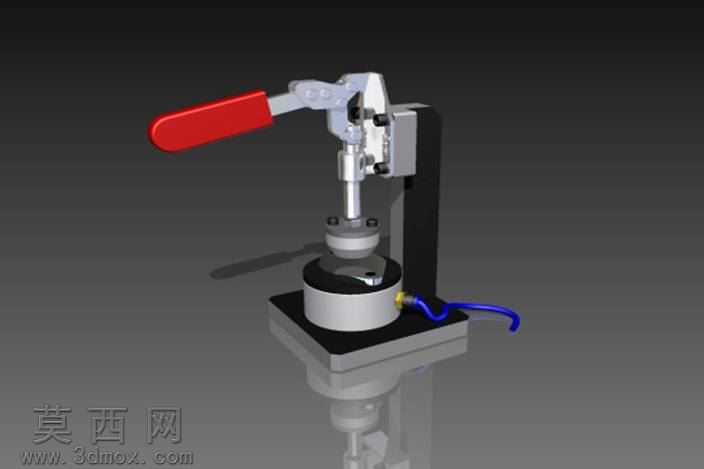

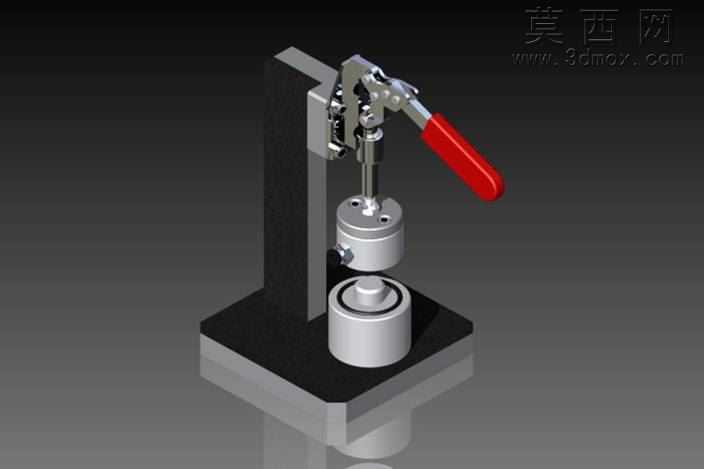

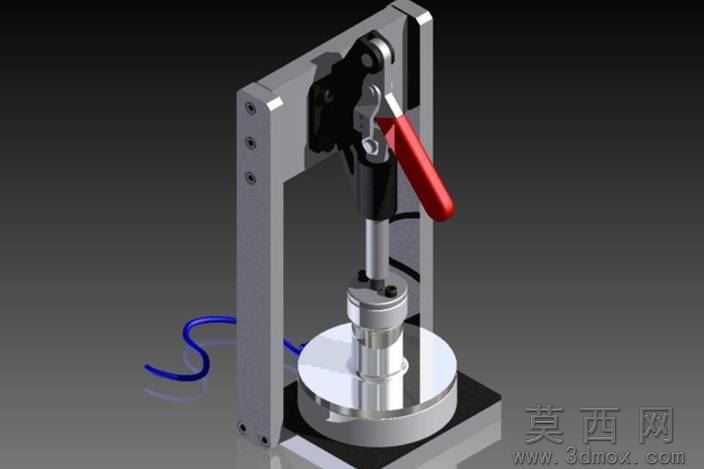

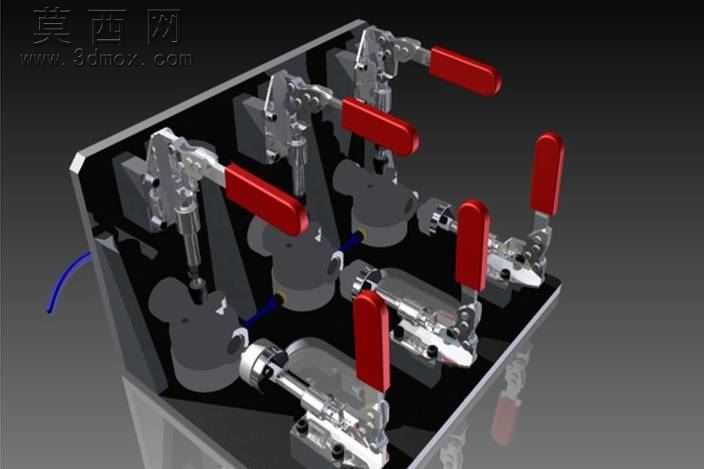

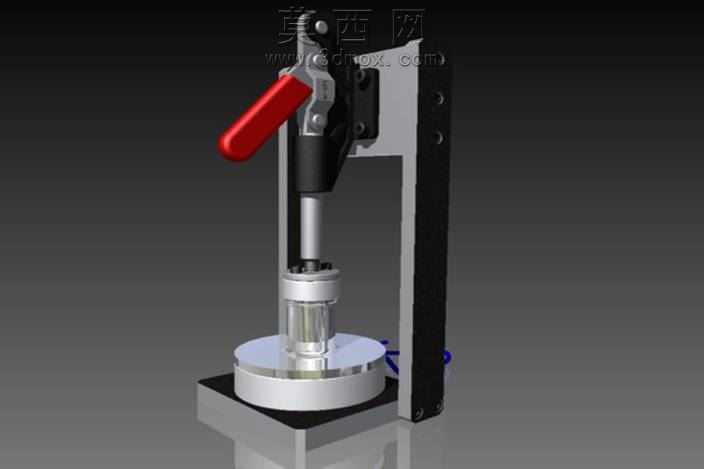

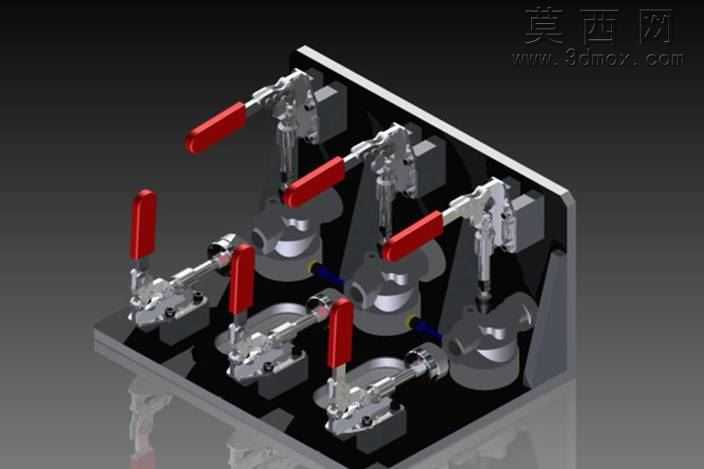

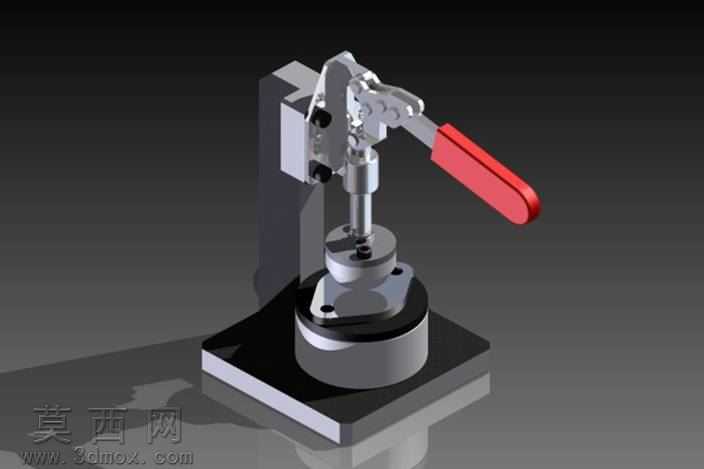

本模型为双工位手动操作的泄漏测试专用夹具，整体采用三维建模软件完成全参数化设计，所有零部件均按照实际加工装配公差进行建模，可直接用于生产加工参考。模型整体采用卧式布局，主体基座采用加厚钢板焊接后铣平加工的结构设计，保证装夹过程的刚性与稳定性，避免压紧力作用下出现形变影响检测精度。模型配备两组同款快速夹钳机构，夹钳手柄采用红色防滑绝缘材质渲染，夹钳本体采用镀锌钢材质表现金属质感，夹钳前端连接定制压头，可适配待检测工件的定位面，保证压紧力均匀分布，避免压伤工件表面。工件定位区域采用仿形定位块设计，定位块根据待检测工件的外形轮廓做贴合处理，限制工件的六个自由度，保证每次装夹的位置一致性，定位块旁设置检测气路接口，接口处连接蓝色柔性气管，渲染时采用半透明橡胶材质表现气管的柔韧特性，气路可连通外部泄漏检测仪器，向工件密封腔体内充入检测介质完成泄漏量检测。模型的支撑座采用灰铸铁材质渲染，表面做发黑处理质感表现，导轨与滑动压套部分采用镀铬亮面金属材质，区分不同功能部件的材质差异，提升渲染图的真实感。设计过程中重点考虑了手动操作的人机工程学，夹钳手柄的操作高度与开合角度符合人手操作的舒适区间，双工位布局可在一个工位完成检测的同时进行另一个工位的工件装卸，提升检测作业的效率。模型各活动部件均保留了正确的装配约束关系，可在三维软件中模拟夹钳的压紧、松开动作，验证机构的运动行程是否存在干涉，压头与工件的贴合度是否满足密封检测的要求，气路的走线布局避开了活动部件的运动范围，避免操作过程中出现气管弯折、磨损的问题。整体结构紧凑，无需外接动力源，依靠手动快速夹钳即可提供足够的压紧密封力，适合小批量工件的泄漏检测工序使用，所有标准件均采用通用规格，便于后期的维护与配件更换。
