三角环压紧式手动快速切换工装夹具

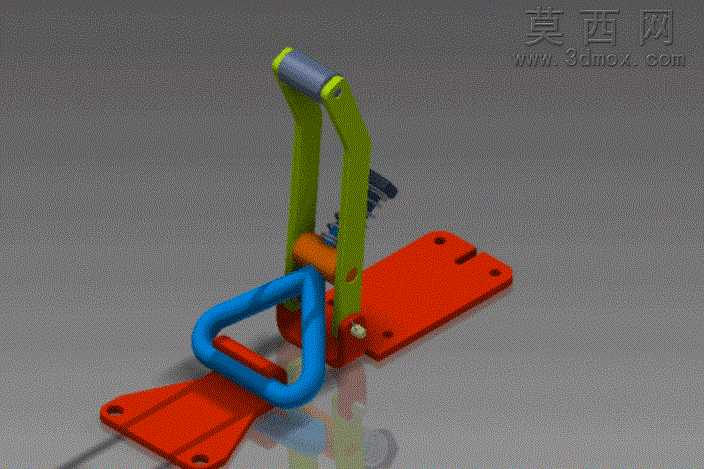

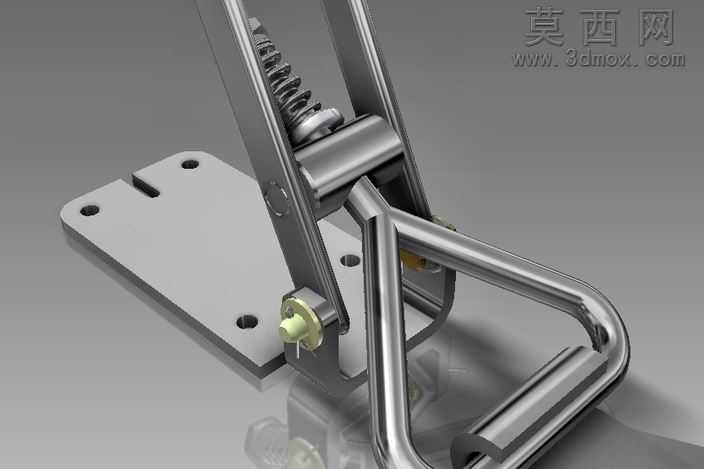

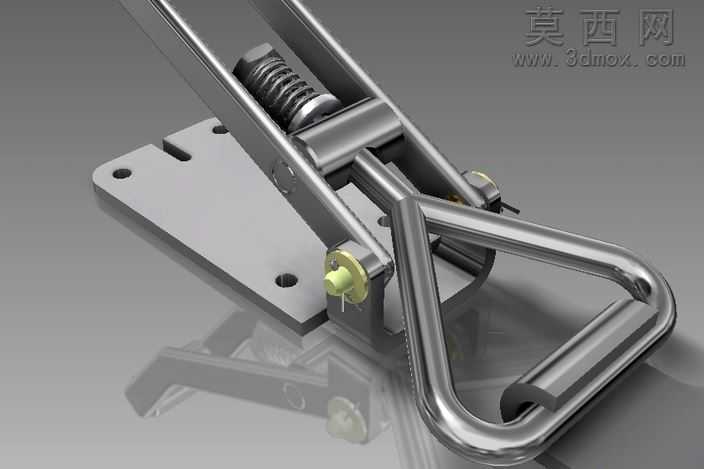

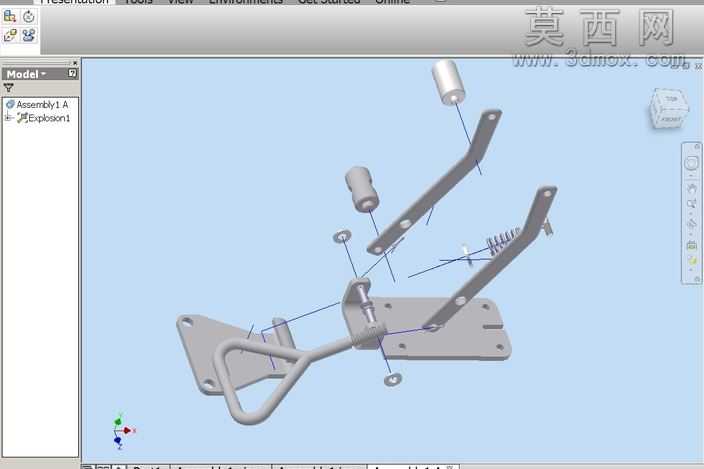

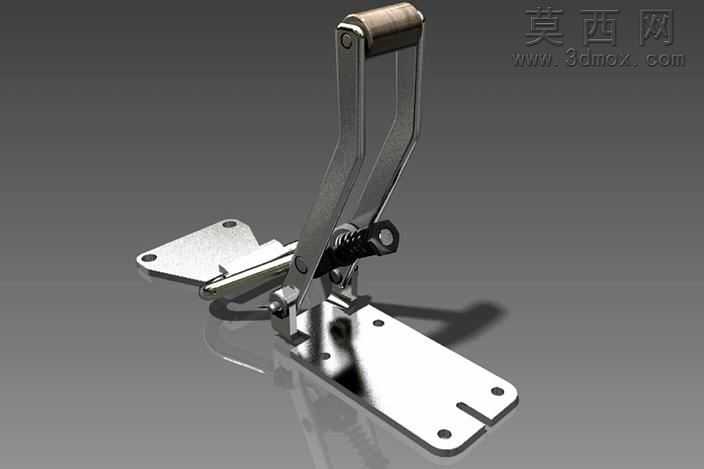

本作品为手动操作的快速切换压紧夹具三维模型，整体采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工艺的公差配合要求，对每一处装配间隙、转动副配合尺寸都做了精准设定，确保模型可直接导出工程图用于实际生产加工。模型渲染阶段采用写实材质方案：底座与固定压座采用红色喷塑金属材质，还原工业工装常用的表面处理效果，材质参数设置了细微的磨砂颗粒感与均匀的反光度，避免塑料感失真；立式支撑臂与操作手柄采用亮绿色烤漆金属材质，与红色底座形成清晰的视觉区分，方便操作人员快速识别操作区域；三角环形压紧件采用蓝色硬质工程塑料材质，既体现其非接触工作面的轻量化设计属性，也通过色彩区分明确其活动压紧件的功能定位；铰接销轴、调节螺杆等标准件采用银灰色金属材质，添加了细微的倒角反光与表面粗糙度纹理，还原金属机加工件的真实质感。结构设计上，模型采用双支点铰接杠杆压紧原理，立式支撑臂通过底部销轴与固定底座铰接，中部设置橙色的铰接压辊，操作手柄向上扳动时，支撑臂绕底部销轴转动，带动压辊向下施压，同时配合蓝色三角环的联动限位，实现对下方工件的快速压紧；扳下手柄即可快速松脱三角环，完成夹具的快速切换操作，底座上预留了多个沉头安装孔，可直接通过螺栓固定在工作台面，支撑臂上部还设置了可调式限位螺钉，可根据工件厚度调整压紧行程，适配不同尺寸的工件装夹需求。设计思路围绕工装夹具的快换、易用、可靠核心需求展开，摒弃了复杂的气动、液压驱动结构，采用纯手动机械结构，无需外接动力源即可使用，适合小批量生产、工位临时装夹、快速换模等场景，整体结构无冗余零件，所有活动部件均设置了防脱限位，避免操作过程中零件脱落，铰接位置均设计了润滑储油槽结构，可有效降低长期使用的磨损，提升夹具使用寿命。
