全开式瓦楞纸板包装收纳盒结构设计

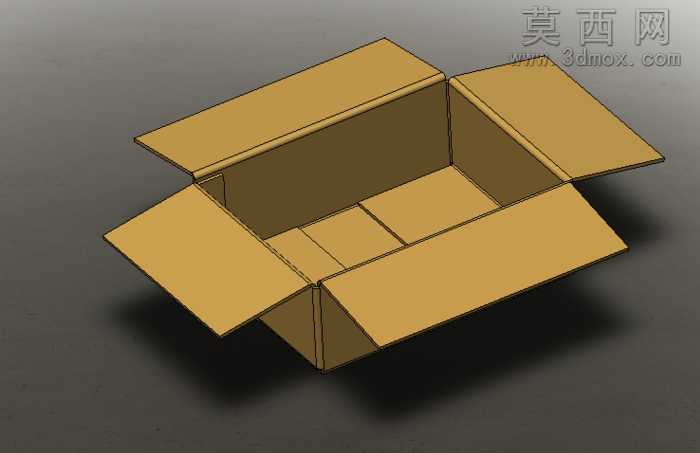

本作品为全开式瓦楞纸板盒三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据常规瓦楞纸盒的折叠成型逻辑，先绘制单片瓦楞纸板的展开轮廓草图，对盒体的侧壁、摇盖、内折卡位、底部承托结构分别进行尺寸约束，确保各折边的弯折角度、搭接余量完全匹配实际瓦楞纸板的折叠工艺，避免出现建模干涉、折叠后缝隙过大的问题。建模过程中对纸板厚度进行了实体化偏移处理，没有采用片体模拟的简化方式，还原了真实纸板的厚度特征，让盒体闭合、摇盖翻折的状态更贴合实物表现。材质与渲染阶段，针对瓦楞纸板的哑光肌理进行材质参数调整，漫反射通道赋予典型的牛皮卡纸棕黄色调，适当添加细微的纤维纹理噪点模拟真实纸板的表面质感，反射参数调整为低反射、高粗糙度，避免出现不符合纸质材料的高光反射效果；场景搭建采用素色哑光灰色背景，搭配柔和的三点布光，主光源从侧上方投射形成自然的盒体阴影，辅光补亮暗部避免结构细节死黑，顶光勾勒摇盖边缘轮廓，最终渲染图清晰呈现出盒体全开状态下的内部结构，包括底部的拼接卡位结构、四片摇盖的开合形态、侧壁的双层弯折加固结构都清晰可见。设计思路上，这款纸板盒采用四片对开摇盖结构，底部采用插舌拼接的免胶成型设计，无需额外粘接即可完成组装，兼顾包装使用时的组装效率与承托强度，内部平整无凸起结构，可充分利用内部空间放置办公用品、小型零配件、快递货品等各类物品，摇盖闭合后可通过胶带封装满足运输包装需求，全开的结构也方便日常收纳时快速取放物品，结构设计简洁实用，完全匹配常规瓦楞纸盒的生产加工逻辑，可直接用于包装结构演示、包装方案验证、场景道具搭建等用途。建模过程中对所有折痕位置都做了轻微的圆角处理，还原真实纸板折叠后的压痕特征，没有生硬的直角转折，让整体模型的真实感进一步提升，各部件的配合间隙控制在合理范围，既可以展示全开的收纳状态，也可以通过参数调整模拟摇盖半开、完全闭合的不同使用状态。
