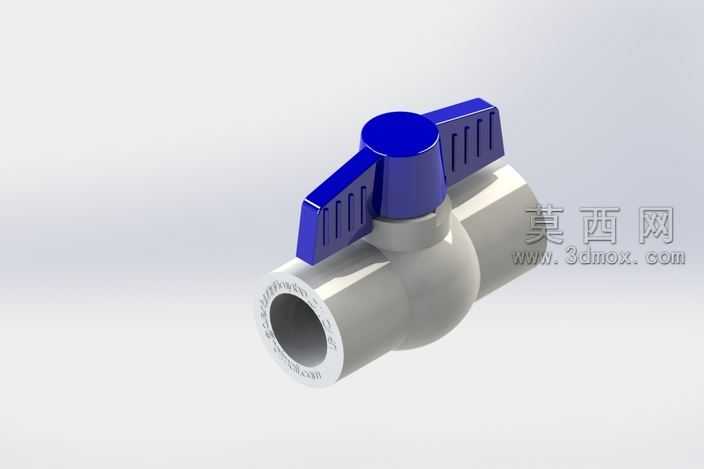

DN15蓝色手柄PVC直通球阀三维建模作品

本作品为手动直通式PVC球阀的三维建模成果，建模过程以民用给排水管路常用的小通径PVC球阀实物为参考基准，首先梳理产品的整体结构逻辑：该球阀主要由PVC注塑成型的阀体、阀球、阀杆以及蓝色塑料手柄四个核心部分组成，建模初始阶段先绘制阀体的二维截面草图，以两端承插接口的中心轴线为全局建模基准，精准定位两端承口的内径、外径以及承插深度尺寸，通过旋转凸台命令生成阀体的基础主体轮廓，再对阀体中部的阀球容纳腔进行布尔切除运算，保证腔体与阀球的球面配合间隙控制在合理范围，兼顾虚拟装配的干涉检查要求与实际产品的密封性能逻辑。阀球部分采用标准球形几何体为基础，切除出等径的流体通孔，通孔直径与阀体两端接口通径保持一致，还原直通球阀全开状态下流道无阻碍的结构特性；阀杆部分建模时重点还原其与阀球顶部卡槽的配合结构、与阀体上端轴孔的密封段结构，以及顶部与手柄连接的扁位定位结构，保证各部件装配关系的准确性。手柄部分采用蓝色硬质塑料的材质设定，建模时还原蝶形双翼的握持结构，在手柄表面添加防滑凸棱的细节特征，既符合实际产品的人机工程设计，也提升了模型的细节真实感。材质渲染阶段，阀体部分赋予半哑光浅灰色PVC塑料材质，调整材质的粗糙度参数还原PVC注塑件的微磨砂表面质感，避免过度反光造成的失真；手柄部分赋予饱和度较高的深蓝色硬质塑料材质，适当提升材质的光泽度，与阀体的浅灰色形成清晰的视觉区分；阀球部分根据实际产品特性赋予光滑硬质塑料或镀镍金属质感，突出球面的光洁度。整体渲染采用柔和的漫反射光源，从斜上方45度角投射主光源，搭配弱度补光消除模型底部的死黑阴影，清晰展现阀体表面的标识细节、手柄的防滑纹理以及各部件的装配衔接关系。建模过程中严格遵循小通径PVC球阀的尺寸规范，还原产品235psi公称压力下的结构强度特征，所有壁厚、加强筋位置均参考实际注塑产品的工艺要求设置，既保证三维模型的外观还原度，也准确体现该类阀门的结构设计逻辑，可用于给排水管路系统的虚拟装配演示、产品展示以及相关教学场景使用。
