工业厂房用装配式金属承重框架结构

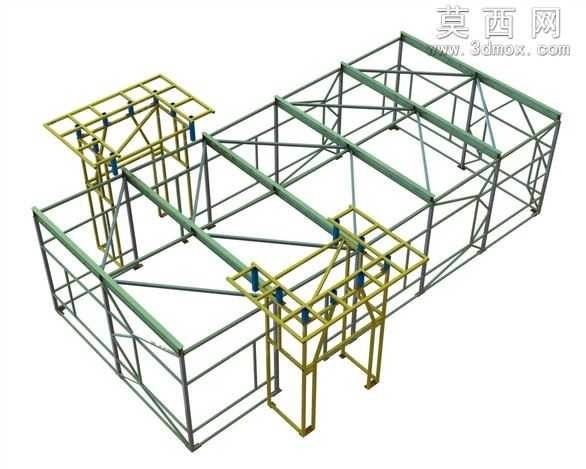

本金属框架模型采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循钢结构设计规范，对每一根型材构件、连接节点都进行了1:1比例的精准还原，整体模型无破面、无冗余几何特征，所有装配约束完全符合实际安装逻辑，可直接用于工程出图、结构受力模拟以及施工方案演示。模型主体采用两种差异化配色区分不同功能的构件单元：深灰绿色部分为主框架承重梁与立柱，选用标准矩形钢管型材搭建，通过横向、纵向的多道横梁形成稳定的空间网格受力体系，斜向布置的支撑杆件有效提升了框架整体的抗侧移能力与抗扭刚度，避免大跨度框架出现受力变形；金黄色部分为突出于主框架的附属操作支架，采用更小规格的方管焊接成型，支架顶部预留了设备安装位与管道固定点位，蓝色的减震垫块构件精准布置在支架与主框架的连接位置，还原了实际安装中的减震缓冲设计细节。材质渲染阶段，主框架构件赋予哑光深灰金属漆材质，还原钢结构型材经防锈处理后的真实质感，附属支架赋予亮黄色工业防护漆材质，清晰区分功能分区，连接垫块赋予橡胶类哑光材质，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近工业现场的真实视觉表现。设计思路上，该框架采用模块化装配式设计逻辑，主框架可根据实际场地跨度需求进行单元段的拓展拼接，附属支架可根据设备安装位置灵活调整固定点位，所有型材均选用市场通用标准规格，无需定制特殊截面构件，有效降低生产加工与现场安装的成本；框架整体采用镂空式桁架结构，在保证整体承重强度的前提下大幅降低结构自重，同时预留了充足的管线穿行空间，可适配厂房内通风管道、水电管线、工艺设备的布设需求，连接节点均采用标准化焊接或螺栓连接设计，方便后期的构件更换与结构改造，整体结构兼顾承重性能、安装便捷性与后期拓展灵活性，可广泛应用于工业厂房内部的设备承载平台、管线综合支架、大跨度临时作业棚等场景的结构设计参考。
