不锈钢锥形沉孔垫圈精密三维设计

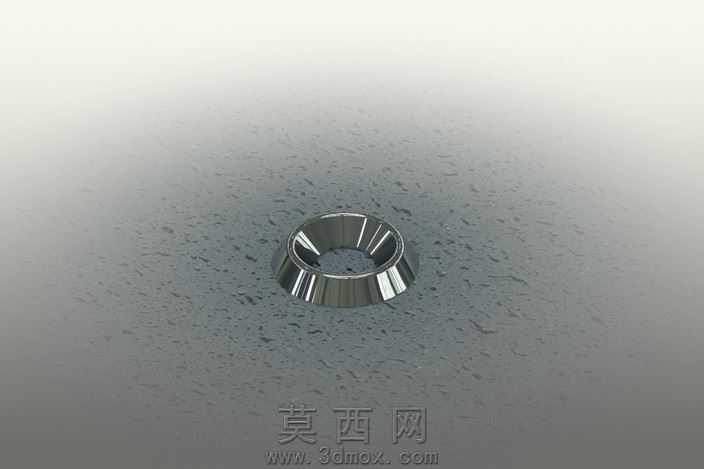

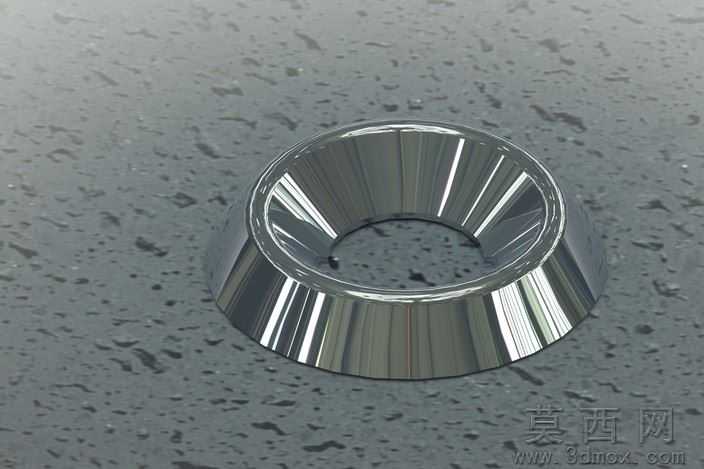

本作品为符合NFE 27619标准的M4规格锥形沉孔不锈钢垫圈三维模型，建模阶段以标准件尺寸规范为核心依据，先通过二维草绘绘制垫圈的内外轮廓基准线，精准把控内孔直径、锥形斜面倾角、外圈端面宽度、整体高度等核心尺寸参数，确保各尺寸公差符合五金紧固件的行业通用要求，再通过旋转特征生成基础实体结构，对内外棱边做符合工艺要求的微小倒角处理，还原真实机加工零件的边角特征，避免尖锐棱边带来的装配干涉与安全隐患。材质设置阶段选用抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢表面高反光、冷调金属质感的视觉特征，同时添加细微的表面拉丝纹理细节，让材质表现更贴近真实抛光不锈钢零件的表面状态，避免塑料感失真问题。渲染阶段采用带凝水纹理的深灰色水泥质感背景，搭配多组柔光光源从不同角度照射模型，突出锥形斜面的光影过渡效果，清晰展现垫圈的锥形结构形态与金属表面的反光层次，让模型的立体结构一目了然。结构设计上，该垫圈采用锥形沉孔结构，可与沉头螺钉完美适配，装配时锥形面能够与螺钉沉头斜面紧密贴合，既可以分散螺钉锁紧时的接触面压力，避免被连接件表面被压损，又能起到防松、找平的作用，不锈钢材质的选用也让该垫圈具备优秀的防锈、耐腐蚀性能，可适配潮湿、户外等多种复杂使用场景。建模过程中对模型做了实体完整性检查，确保无破面、无重叠面、无多余几何特征，模型可直接导出为多种通用格式，用于装配模拟、工程出图、产品展示等多种场景，能够帮助设计人员快速完成紧固件选型与整机装配设计工作，减少标准件重复建模的时间成本。
