带把手异形塑料机油壶外观结构设计

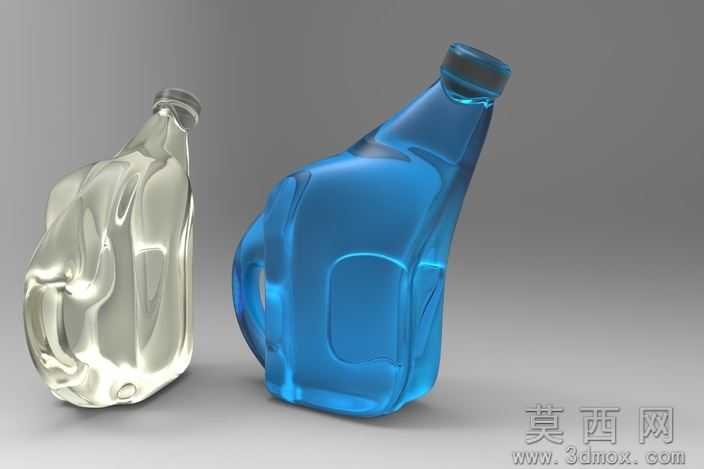

做这个壶体建模的时候，最先敲定的是手持握持的弧度，毕竟日常加注机油的时候单手握持要稳，不能滑手，所以把手内侧的曲面特意做了贴合指腹的内凹弧度，没有做生硬的直角过渡，连把手和壶身衔接的位置都留了足够的指缝空间，不会卡手。壶身的曲面没有用规则的回转体，而是顺着把手的受力方向做了不对称的流线收窄，靠近瓶口的位置慢慢收出倾斜的导流颈，倒液体的时候不容易顺着瓶身往下流，不会脏手。一开始做曲面的时候试过直接用放样拉整个壶身，结果侧面的光影转折特别生硬，渲染出来像廉价的硬塑料壳，后来拆成了三个曲面片区来做，把手区域单独做G2连续的曲率衔接，壶身正面留了一块平整的贴标区域，不会因为曲面弧度太大导致标签贴上去翘边，底部特意做了内凹的支撑筋，平放的时候接触面稳，不会因为装满液体重心偏就晃。材质调试的时候分了两种效果，半透明白色的版本调了轻微的磨砂质感，光线打过去能隐约看到内部液体的轮廓但不会完全透底，蓝色版本做了高透的PET质感，加了一点点蓝色的色母偏色，边缘位置因为壁厚薄会透出更亮的高光，厚的位置颜色更深，层次感就出来了。瓶口的螺纹没有做全牙的复杂结构，毕竟是外观展示模型，只做了瓶口位置的密封配合段，和壶身衔接的位置留了0.2mm的倒角，不会出现锐边割手的问题。把手的壁厚和壶身保持一致，都是均匀的2mm，后续如果做吹塑加工的话不会出现壁厚不均吹破的问题，壶身侧面的内凹造型不光是为了好看，还能在堆叠的时候增加结构强度，装满液体拎起来的时候壶身不会因为液体重量鼓胀变形。渲染的时候特意打了侧逆光，把透明材质的折射感打出来，两个不同材质的版本并排放，能直观看到不同配色和质感下的成品效果，不管是做机油包装还是玻璃水、冷却液的容器，这个结构都能直接适配，不用再大改曲面，把手的握持角度经过反复调整，拎着满壶液体的时候手腕不用刻意弯折，长时间拿着也不会酸。
