工业机器人弧形轻量化夹持臂结构设计

做这个夹持臂的时候，最先敲定的是弧形的主体轮廓，毕竟要适配机器人作业时的避让需求，直臂在狭窄工位里很容易和周边工装磕碰，弧形的走向顺着关节摆动的轨迹走，能省出不少操作空间。一开始画实体的时候做的是等壁厚的整弧结构，算下来自重有点超，机器人末端负载本来就金贵，多一百克都可能影响高速启停的精度，索性把内部改成了桁架式的镂空结构。

镂空的筋条排布没敢随便画，顺着有限元分析的应力走向走的，两端铰接孔附近应力集中，筋条就做密一点，弧度中段受力偏均匀，筋条间距放宽，还特意把筋条和外壁的衔接处做了渐变圆角，避免直角位置出现应力断裂的隐患。曲面处理的时候费了点功夫，弧形外壁是变曲率的，两端安装位的直径比中段粗，过渡面一开始用放样做出来有折痕，反复调了好几次引导线，才让外表面的曲率连续，后期做有限元网格划分的时候不会因为曲面畸变出现计算误差。

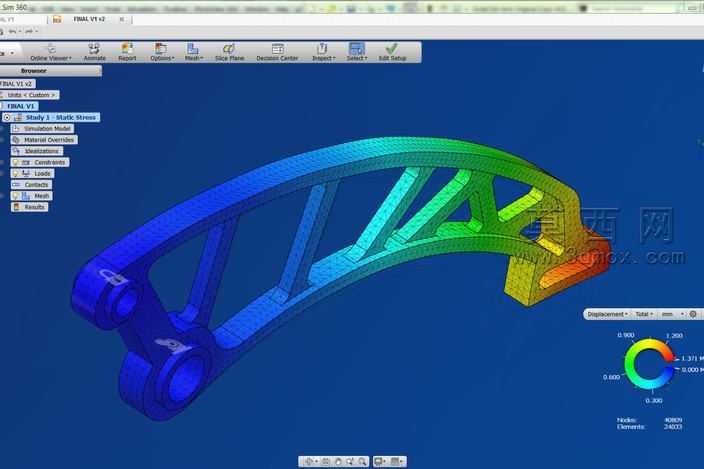

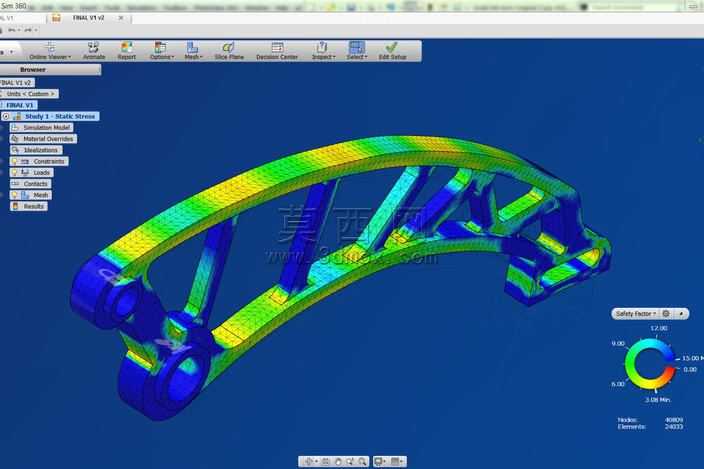

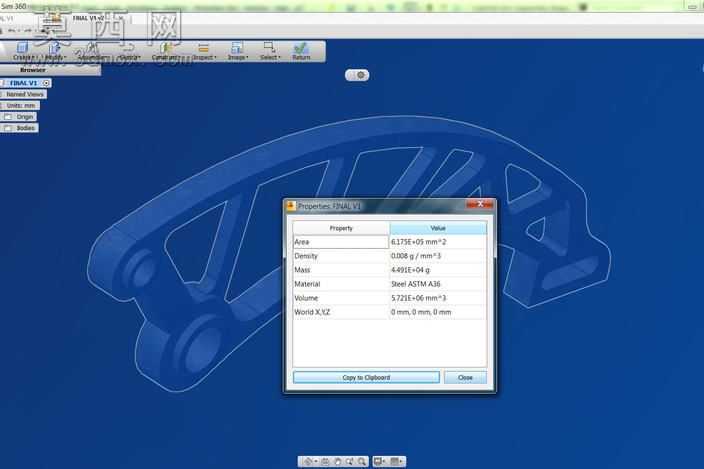

两端的铰接孔特意做了同轴度的约束，装配的时候要和驱动关节、夹持端的转轴配合，孔位周围做了加厚的凸台，还预留了紧固件的沉头位置，不会让螺栓头突出外壁刮到周边管线。材质预设的时候选了高强度铝合金，调试光影的时候特意给筋条边缘加了细微的倒角反光，能直观看出镂空结构的通透感，应力云图的色彩渐变顺着应力传递的路径走，从蓝色的低应力区到红黄色的高应力区过渡自然，一眼就能看出结构受力的分布逻辑。

做这个结构的时候没追求花里胡哨的造型，所有的取舍都是围绕减重和保强度来的，比同负载的实心夹持臂轻了近四成，还能保证反复启停作业下的结构刚性，不管是实训练手做结构优化，还是实际改装小型机器人的末端执行件，都能直接参考这个结构逻辑改参数用。
