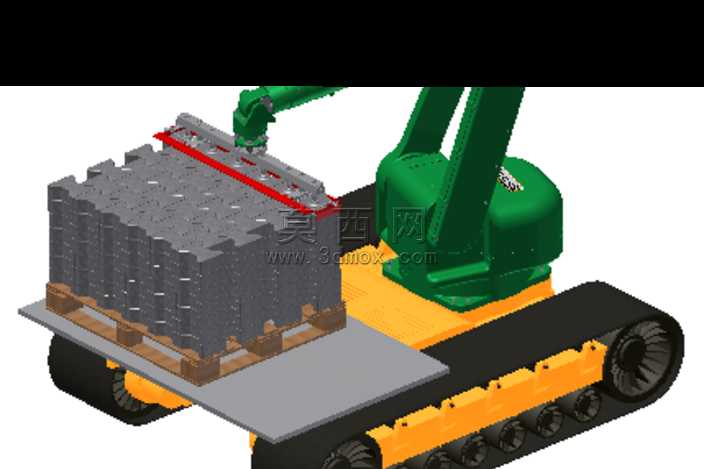

铺路机器人齿轮传动箱体结构设计

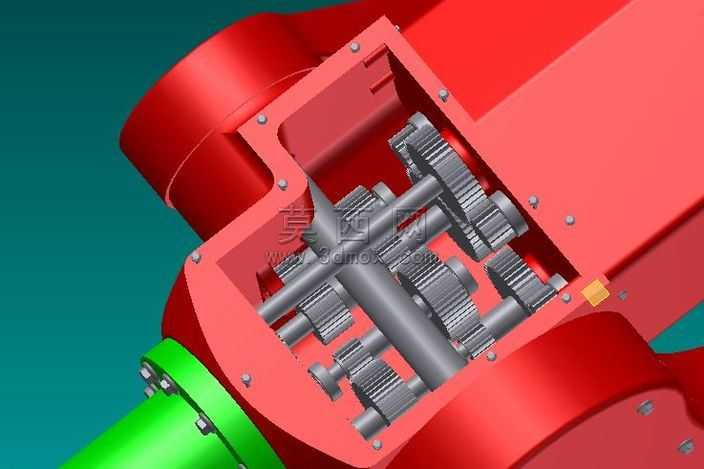

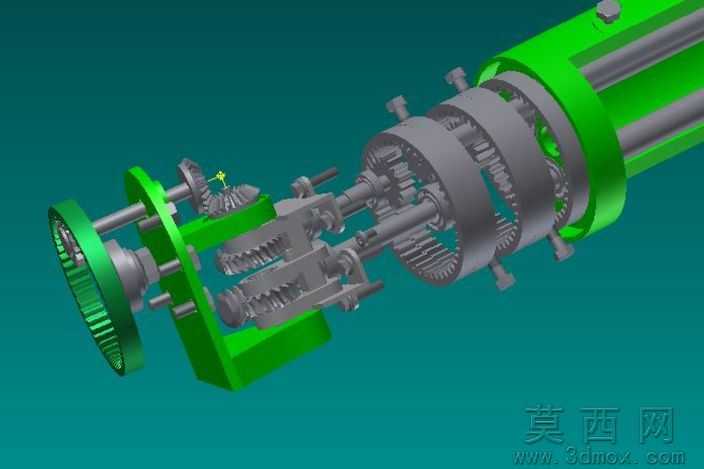

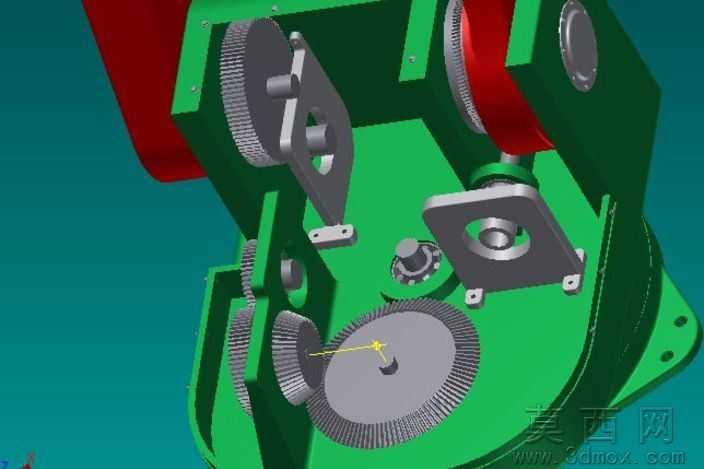

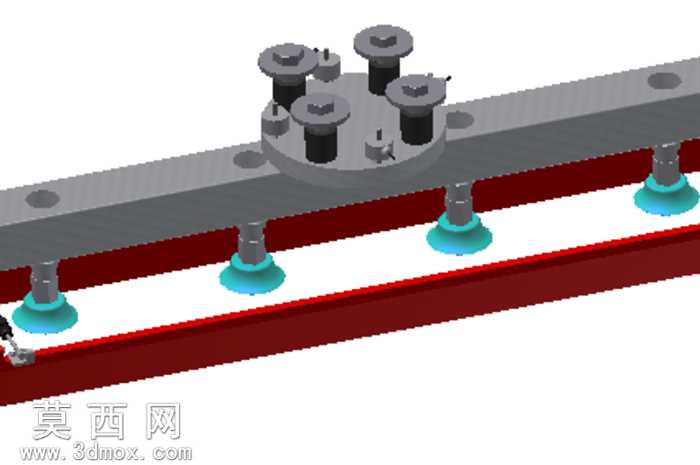

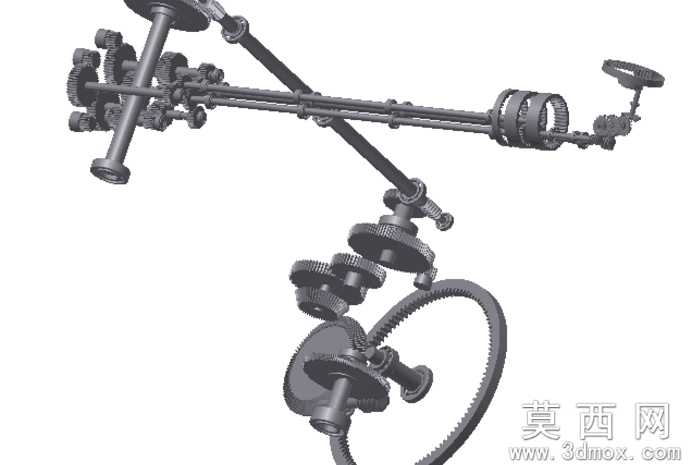

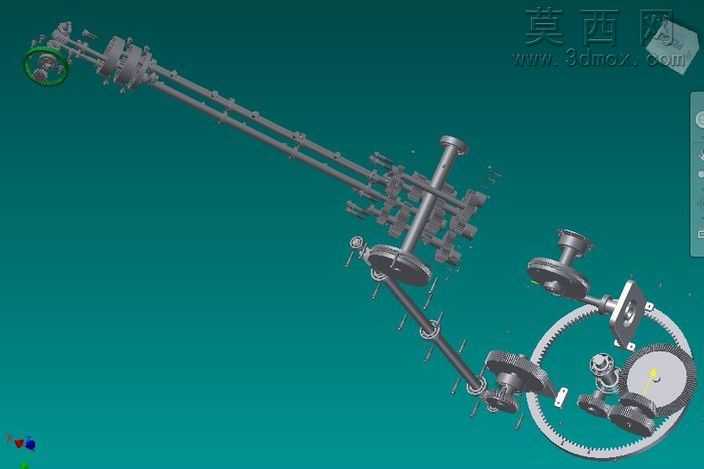

做这个传动箱体建模的时候，最先卡壳的是内部多轴齿轮的排布空间，一开始把三根平行传动轴的中心距按标准齿轮啮合参数算完，套进初始画的方壳里才发现，最外侧的大齿轮齿顶差点蹭到箱体内壁，连螺栓沉头的位置都留不出来。干脆把箱体靠近输出端的位置做了圆弧外凸的造型，不是为了好看，是刚好顺着大齿轮的齿顶圆留够3mm的安全间隙，顺便把箱体连接法兰的螺栓孔顺着圆弧面均匀排布，比硬塞在直角边上的受力均匀度好很多。内部的轴系支撑位没做一体式的镗孔台，反而拆成了嵌入式的轴承衬套结构，建模的时候特意给衬套和箱体的配合面留了0.02mm的过盈量，衬套端面和箱体内壁的贴合处做了1mm的卸荷槽，实际加工的时候不用把整个箱体内腔镗到极高的光洁度，只需要精加工衬套安装位就行，能省不少加工成本。齿轮组的建模没直接用插件生成标准件完事，每对啮合齿轮的齿侧间隙都按传动转速做了微调，高速级的齿轮齿侧留了0.08mm的间隙，低速级重载的那对齿轮把间隙压到0.04mm，避免铺路作业的时候遇到硬石负载突变打齿。箱体的开合面没做整圈的平面密封，反而在结合面处开了一圈2mm宽的密封胶槽，建模的时候特意把胶槽的转角处做了R2的圆角，不会出现密封胶堆积的死角，合箱的时候胶体能均匀填满槽位，不会被挤到箱体内污染齿轮润滑油。输出端和绿色连接轴配合的位置，做了带止口的法兰结构，止口的配合长度做了12mm，比常规的8mm长了一半，毕竟铺路作业的时候整机振动大，长止口能保证轴和箱体的同轴度不会跑，法兰上的连接螺栓特意加了弹簧垫圈的安装沉位，避免长期振动松脱。渲染调材质的时候，箱体外壳选了饱和度偏高的正红色金属漆，特意把金属颗粒的细度调得偏高，粗糙度压到0.15，既能体现铸钢箱体的厚重质感，又不会因为太亮显得塑料感重；内部的齿轮和传动轴用了调质钢的哑光金属材质，齿面位置单独给了一点点高光，模拟实际加工后齿面磨削的光洁质感；输出端的连接轴用了亮绿色的喷涂材质，和红色箱体形成强视觉区分，看装配关系的时候一眼就能找到动力输出的位置。整个模型把所有的标准件比如螺栓、轴承都做了简化处理，没保留螺纹牙型之类的冗余细节，但是所有配合面的尺寸、安装位的公差预留都完全按实际加工要求做的，不管是拿来做实训教学的装配案例，还是拆零件出加工图改实际样机，都不用再大改结构。
