斜支式桌面水族箱支架结构设计

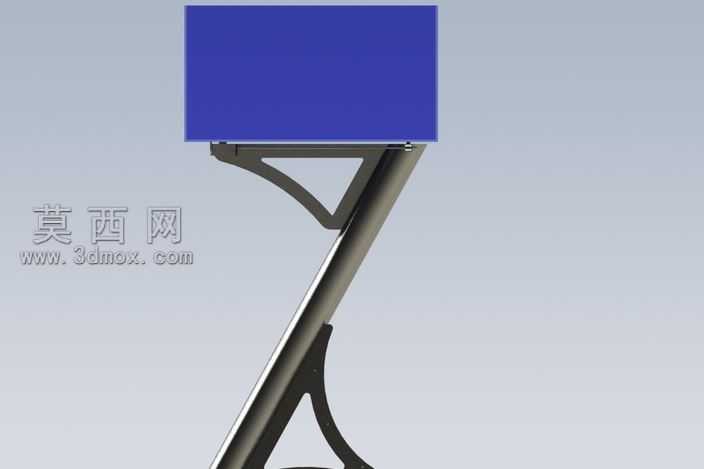

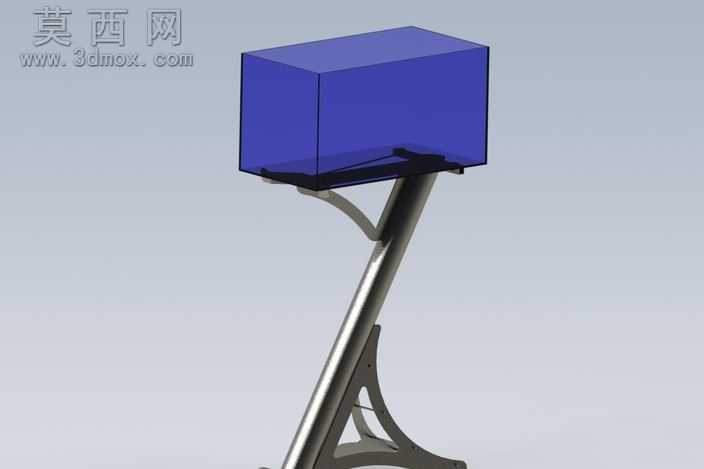

做这个斜支水族架的时候，一开始是想解决普通桌面水族架四平八稳占桌面空间的问题，毕竟很多人桌面放了键盘显示器之后，留给鱼缸的位置本来就窄，直上直下的支架腿很容易挡到键盘操作的空间。一开始画草图的时候试过单直杆支撑，但是算受力的时候发现，装满水的水族箱重心偏前，单直杆的话底部弯矩太大，用普通薄壁金属管的话很容易出现杆身弯曲的问题，后来才改成现在这种斜向主杆加侧部弧形支撑的结构。主杆的倾斜角度调了快十次，角度太陡的话和直杆没区别，省不出桌面空间，角度太缓的话顶部承托面的水平度不好控制，装水之后容易出现水体往一侧偏的情况，最后定的角度刚好能把支架底部的固定座藏在桌面靠近墙边的位置，前面空出来的区域完全不影响放键盘、鼠标垫这些常用物件。曲面处理上最费时间的是主杆和顶部承托框连接的那两个弧形托臂，一开始直接用直角折弯的钣金件，但是渲染的时候发现棱角太硬，和透明蓝色水族箱的通透感不搭，后来改成带渐变曲率的弧形支撑，和主杆连接的位置做了顺滑的相切过渡，没有硬折角，既避免了应力集中，视觉上也更轻盈。顶部的承托框特意做了下沉式的限位边，比水族箱的底部尺寸大1mm左右，刚好能把缸体嵌进去，不会因为日常擦桌子碰到就移位，框边的高度控制在5mm，不会挡住缸体底部的观赏视线。装配逻辑上拆成了三个主要部件，顶部承托框、斜向主支撑、底部固定座，连接位置都用了隐藏式的螺丝孔，从外侧看不到螺丝头，不会破坏整体的线条感，底部固定座做了四个防滑胶垫的安装位，不用打孔固定在桌面上，靠自重和胶垫的摩擦力就能稳住，挪动位置也方便。材质调试的时候，主支撑部分试了哑光黑塑料、亮面镀铬、拉丝金属三种效果，最后选了半哑光的拉丝金属质感，不会像亮面镀铬那样容易留指纹印，反光也比较柔和，不会在桌面投下很扎眼的反光。缸体用了半透明的深蓝色亚克力材质，调透明度的时候特意留了30%的不透度，既能看到缸里的水和造景，又不会完全透过去看到后面的墙面，视觉上更有整体感。这个设计最实用的点就是把原本需要整块方形桌面放置的水族箱，抬到了斜向支架的上方，桌面下方的空间完全释放出来，哪怕是小尺寸的书桌也能放下一个小型水族箱，不会挤占日常办公的区域，结构上所有的受力点都做了加强处理，承托装满水的缸体完全不会晃，日常打理的时候伸手进缸里操作也不会出现支架歪斜的情况。
