摆动式物料输送设备结构设计方案

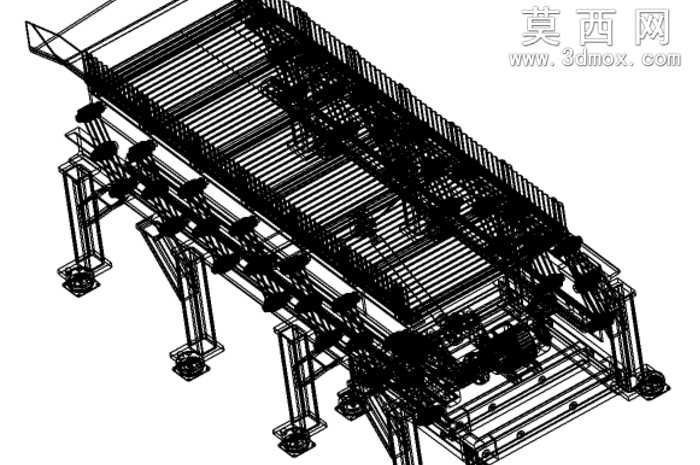

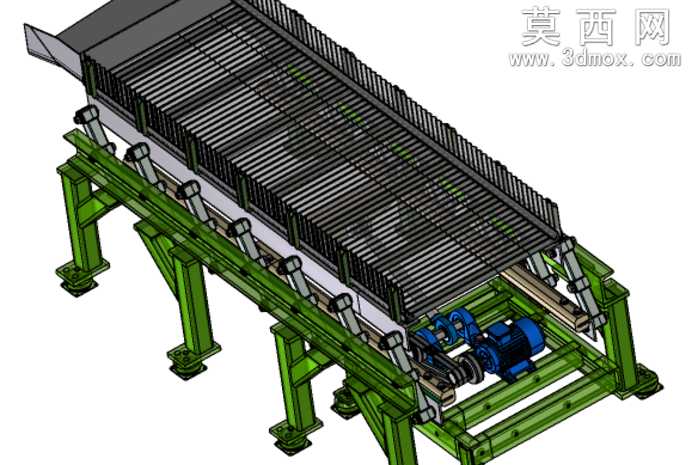

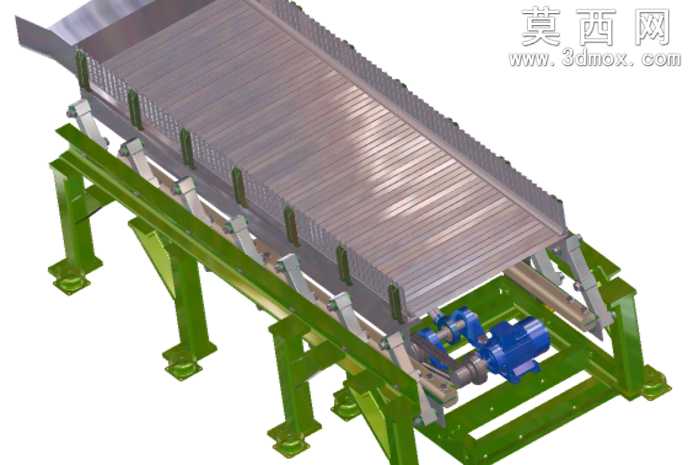

本作品为摆动式物料输送设备的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现设备的装配逻辑与运行结构。建模阶段首先完成整体机架的结构搭建，机架采用型钢焊接式框架结构，建模时精准还原了支撑腿的斜向加强筋设计、底部安装固定脚的结构细节，保证机架部分的承重稳定性符合工业使用要求，材质设定为工业常用的喷涂结构钢，表面赋予墨绿色哑光喷涂材质效果，还原真实工业设备的外观质感。料槽部分采用波纹侧板搭配平面槽底的结构设计，建模时还原了槽体边缘的挡料翻边、槽体底部的多组支撑连接座结构，料槽材质设定为不锈钢冲压板材，表面赋予拉丝金属材质，清晰呈现金属板材的拼接与折弯细节，保证料槽在摆动过程中不会出现物料撒漏的问题。传动驱动部分作为设备的核心动力单元，完整建模了驱动电机、偏心摆动机构、连杆传动组件、连接铰支座的全部细节，电机部分还原了接线盒、散热筋、输出端连接法兰的结构，偏心机构精准还原了偏心轴、轴承座、连杆铰接点的配合关系，通过装配约束模拟动力传递路径，可直观展示电机转动转化为料槽往复摆动的运动过程。各铰接位置均还原了销轴、润滑注油孔、耐磨衬套的细节结构，保证设备长期运行的耐磨性能。渲染阶段采用工业产品展示级的光照设置，通过主光源搭配辅助补光的方式，清晰呈现机架的厚重质感、料槽的金属光泽、传动部件的精密装配关系，阴影效果柔和自然，可直观展示各部件的装配层级与空间位置关系。设计过程中重点考量了摆动频率与物料输送速度的匹配关系，通过调整偏心距参数可适配不同粒径、不同摩擦系数物料的输送需求，机架的支撑点布局经过优化，可降低设备运行过程中的振动传递，减少工作噪音，整体结构紧凑，安装维护便捷，可广泛应用于散状物料的短距离匀速输送场景，建模过程中所有零部件均保留可编辑参数，方便后续根据实际使用需求调整设备尺寸、摆动参数与输送能力。
