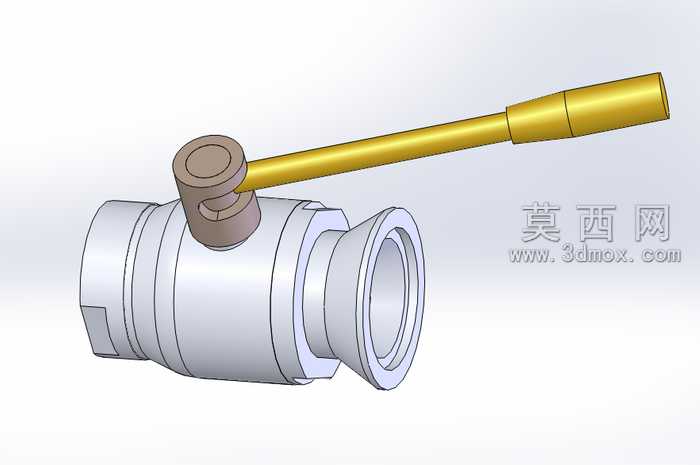

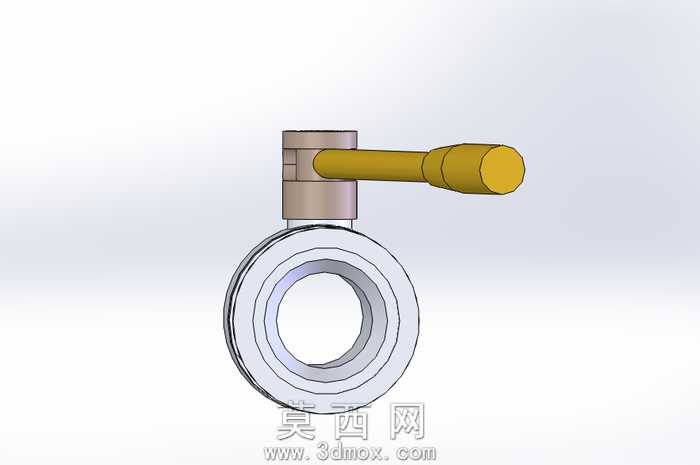

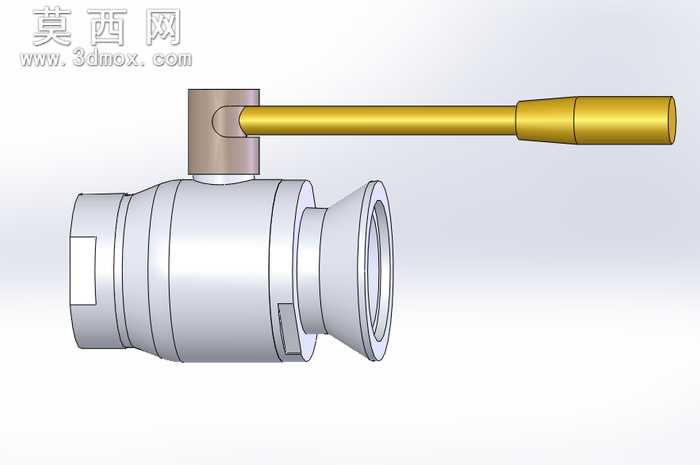

对夹式手动球阀工业结构三维设计

车间里装过薄型对夹球阀的师傅都懂，这类阀最容易出问题的地方，就是手柄操作时的卡滞、还有阀体和法兰对接时的密封面错位，不少现场漏液的故障，追根溯源都是设计阶段没把装配公差和操作力矩的匹配做扎实。这个模型从装配逻辑视角做了全链路的细节还原，没有拿通用球阀的结构随便凑数。

你看手柄和阀杆的连接段，特意做了扁方定位结构，不是光靠圆柱面加销钉硬锁——现场换手柄或者检修的时候，不会出现阀杆转了手柄打滑的情况，扁方的配合间隙留了0.02mm的公差，既不会装的时候卡得敲不进去，长期开关操作也不会晃量太大导致开关位置不准。阀杆和阀体接触的位置，做了两级台阶的密封槽预留，不是单槽塞个填料就完事，高压工况下第一级密封承压，第二级能兜住微量渗漏，不会顺着阀杆往外渗介质。

阀体部分的对夹密封面，做了0.8mm的凸台定位止口，现场两片法兰夹装的时候，不用反复找正阀的中心，止口卡进法兰内孔就自动对中，不会因为装偏了压坏密封垫导致漏液。流道部分做了全通径的圆滑过渡，没有台阶死角，走带少量杂质的介质也不容易积渣卡涩球体。球体和阀座的配合面，建模的时候特意留了研磨余量的示意，不是零对零硬贴合，实际加工的时候留0.03mm的研磨量，装配完球体转动的手感不松不紧，开关力矩刚好适配这个长度的手柄，普通人不用加套管就能轻松扳动，也不会因为太松受管路振动自己误开关。

手柄的握持段做了滚花防滑的结构示意，末端的加粗挡边，手上沾油沾污水的时候操作也不会打滑。阀体上的螺栓过孔做了沉台设计，螺栓拧进去之后头部不会凸出来，整个阀装在管路上外观规整，也不会刮碰到周边的管线。整个模型的装配层级完全按照实际拆件顺序做的，从手柄锁紧螺母、阀杆填料压盖、球体、阀座到阀体，每一个零件的配合面都做了干涉检查，没有出现零件穿模、装配顺序错了装不进去的问题。不管是刚接触阀门设计的新人拿来拆件看装配逻辑，还是做管路排布的时候拿来做布局参考，都能直接对应到实际加工装配的场景，不会出现模型看着好看，落地加工的时候到处是干涉、公差不对装不上的问题。甚至连填料压盖的调节余量都留了3mm的空间，现场填料磨损之后，不用拆阀就能紧压盖补密封，这点细节很多通用模型都不会做，都是把压盖和阀体做成贴死的状态，实际用的时候根本没法调节密封预紧力。
