斜置式汽车动力传动电机安装支架总成

车间里做汽车动力单元实训台架的时候，最头疼的就是电机斜置安装的定位问题——常规卧式电机座只能水平固定，一旦要模拟实车倾斜布置的动力输出角度，靠垫片垫出来的角度不仅跑台架震动两小时就移位，输出轴和带轮的同轴度偏差超0.2mm就会磨坏皮带，连轴承座都容易提前烧损。这套模型就是冲着解决这个实装痛点做的，从装配逻辑视角捋的话，每一处结构都对应现场装调的实际需求。

底板开的四个沉头安装孔，孔位特意留了0.5mm的装配调整余量，不是建模随便画的圆孔——现场往铝型材台架上锁螺丝的时候，台架T型槽的螺母位置难免有10丝左右的偏差，留这点余量不用硬撬电机就能对准安装位，沉头深度刚好把内六角螺丝头完全埋进去，不会凸出来刮到后续布线的线束。斜撑板和安装立板的连接位，特意加了两个定位销孔，别小看这两个小孔，之前做类似支架没加定位销，只靠螺丝锁固，电机满负荷运转的时候，斜撑受交变载荷容易出现微滑移，跑半个月输出轴角度就偏了1度多，皮带直接磨出毛边。加了定位销之后，销子承受剪切力，螺丝只负责锁紧，装拆三次再复位，角度偏差能控制在0.1度以内，完全满足实训台架的重复装拆精度要求。

电机安装位的轴孔配合间隙选的是H7/g6，这个公差带不是随便选的，实训用的电机经常要拆换不同功率的样机，间隙太小拆的时候要拿铜棒敲半天，学生实训很容易敲坏电机端盖；间隙太大的话电机轴转动的时候会有旷量，测出来的传动效率数据不准。带轮的安装位特意做了轴端挡片的卡槽，之前有学生装完带轮忘了锁挡片，台架启动后带轮直接飞出来擦着安全帽飞过去，留了卡槽之后，挡片卡进去再锁一颗M3的小螺丝，就算螺丝松了挡片也掉不出来，安全冗余够。

斜撑和底板的焊接位，建模的时候特意做了1mm的焊脚坡口，不是直角直接拼——之前加工的时候直角拼接焊不透，台架震动大的时候焊口容易裂，开了坡口之后氩弧焊能焊透整个板材厚度，焊完打磨掉焊渣，表面平整度够，喷塑之后不会有凸出来的焊瘤。整个支架的板材厚度选的是5mm冷轧钢板，算过受力，电机满负荷输出的时候斜撑受到的最大推力是1200N，5mm板的形变不到0.05mm，完全不会因为支架形变影响传动精度，也不会因为选太厚的板造成材料浪费，整个支架重量控制在3.2kg，学生一个人就能搬得动，适合实训教室频繁挪动的使用场景。

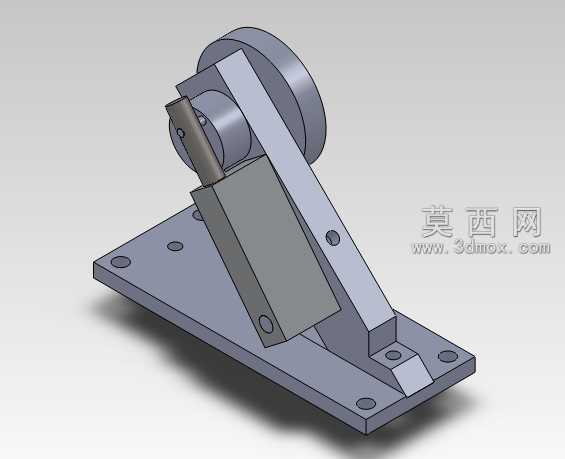

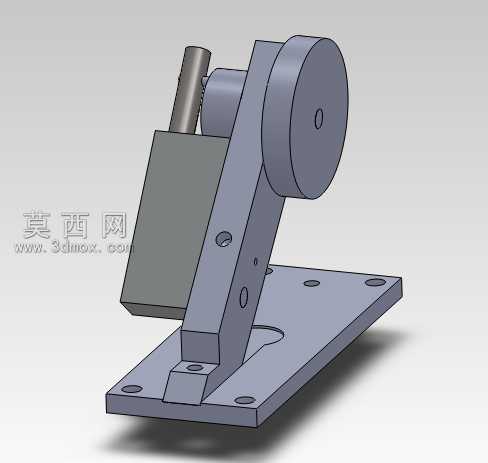

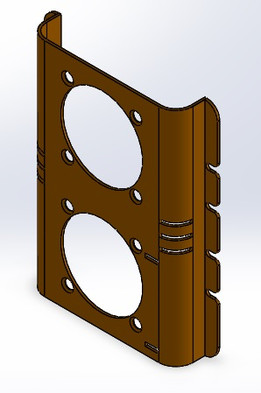

渲染的时候特意把金属哑光漆的质感调得和实际加工后的喷塑件一致，没有做那种亮得晃眼的镜面效果，就是为了让看模型的人能直观感受到实际加工后的表面状态，连安装孔的倒角都做出来了，不会像很多网上的模型那样孔边是锋利的直角，实际加工的时候孔口倒角是必须的工序，不然锁螺丝的时候螺丝头的垫片会刮掉孔边的漆，时间长了容易生锈。
