星轮盘组合式间歇传动定位机构

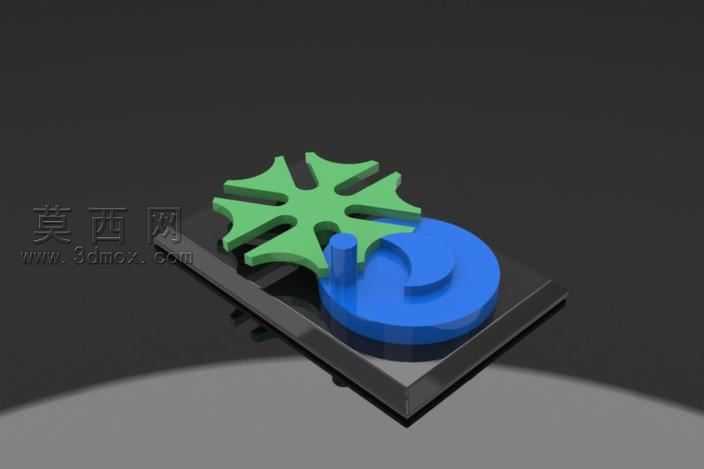

车间里做小型间歇送料工位调试时，最头疼的就是普通槽轮机构启动冲击大、定位锁止虚位晃量超差，拆换调整还要拆半台工装，耽误产线换型节奏。这套星轮盘组合定位机构，就是冲着解决小工位间歇传动的痛点做的。绿色星轮的六个驱动齿做了等距修形，齿端不是直愣愣的直角，倒了0.3mm的过渡圆角，和蓝色凸轮盘的月牙形锁止弧配合时，不会出现刚啮合就卡滞打齿的情况，就算是普通45号钢线切割加工，齿面粗糙度控制在Ra1.6就能顺畅啮合，不用额外做研磨工序，小作坊的普通快走丝设备也能加工出合格零件。蓝色凸轮盘上的圆柱驱动销做了偏心距微调设计，销座留了0.2mm的偏心调整余量，装配时不用硬卡理论尺寸，现场根据星轮的实际啮合间隙转一下销座，锁止时的虚位就能控制在0.05mm以内，比传统槽轮机构省了至少三分之一的装配调试时间。底座做了下沉式定位槽，星轮和凸轮盘的轴承座直接嵌在槽里，不用额外打定位销，装的时候对准槽位放进去拧紧紧固螺丝就行，同轴度靠槽的加工精度保证，就算是新手装配工也不会装偏。做实训教学演示时，这套机构拆解开能直观看到间歇传动的啮合过程，星轮转60度对应一个工位停顿，学生能直接观察锁止弧的定位原理，比课本上的平面图好懂太多。渲染时特意给零件做了不同颜色的氧化质感区分，绿色星轮模拟硬质阳极氧化的铝件，蓝色凸轮盘做了喷塑蓝的表面效果，底座用发黑处理的钢材质感，光影打在啮合齿面上能清晰看到接触印痕，方便判断啮合位置是否正确。实际落地用在小型标签送料、小零件分度工位上，转速开到60转每分也不会有明显冲击，比同尺寸的槽轮机构噪音低10分贝左右，日常维护只要定期给驱动销加一点润滑脂就行，没有易损的复杂结构，小设备上用性价比极高。
