功率门开关柱塞结构三维设计

车间里功率门的柱塞启闭件经常出问题，要么卡滞导致门体关不严漏压，要么配合间隙太大窜动异响，之前换了三批外购件都没解决根本问题，索性对着实际工况把整个柱塞结构重新建模捋了一遍。

做这个模型的时候没照着现成样本抄尺寸，先把现场拆下来的故障件挨个测磨损量，发现柱塞杆和导向套的配合段原来的设计是等直径圆柱面，长期往复运动带进去的金属碎屑没地方存，全挤在配合面里拉出深浅不一的沟槽，密封件用不到半个月就被刮破漏油。建模时刻意在柱塞杆靠近密封端的位置加了两道环形沉屑槽，槽边做了0.2mm的圆角过渡，不会刮伤密封唇口，碎屑跟着往复动作掉进槽里，定期维护的时候擦干净就行，不用整根换柱塞。

柱塞头部的启闭撞块原来的设计是直角端面，和门体卡槽接触的时候是硬碰撞，每次开关都有明显的金属撞击声，时间长了撞块边缘堆焊层都掉了。建模时把接触端面改成了15度的微斜面，接触瞬间是线接触慢慢过渡到面接触，缓冲了撞击力，还特意在撞块内部留了2mm的沉孔，可以嵌装聚氨酯缓冲垫，不用额外改外部安装尺寸就能直接替换旧件。

导向套部分原来的油槽是单道直槽，润滑脂打进去走不了半圈就漏完了，柱塞杆经常干磨。建模时把油槽改成了双道交叉的螺旋油槽，注油口开在导向套中部，润滑脂顺着螺旋槽能均匀铺满整个配合面，存油量比原来多三倍，注油周期从原来的每周一次拉长到每两个月一次。

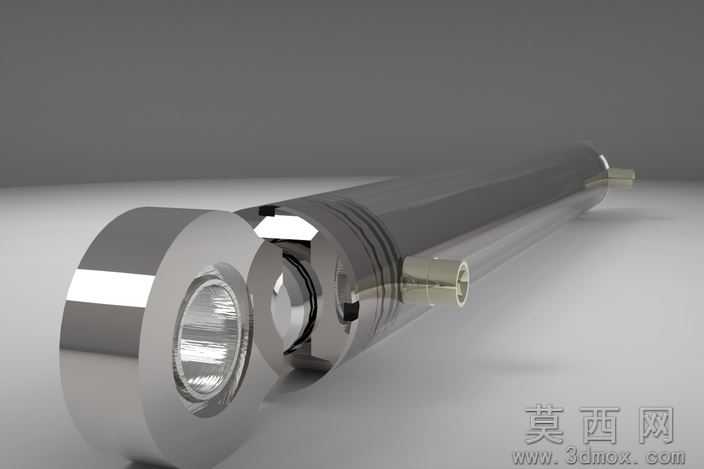

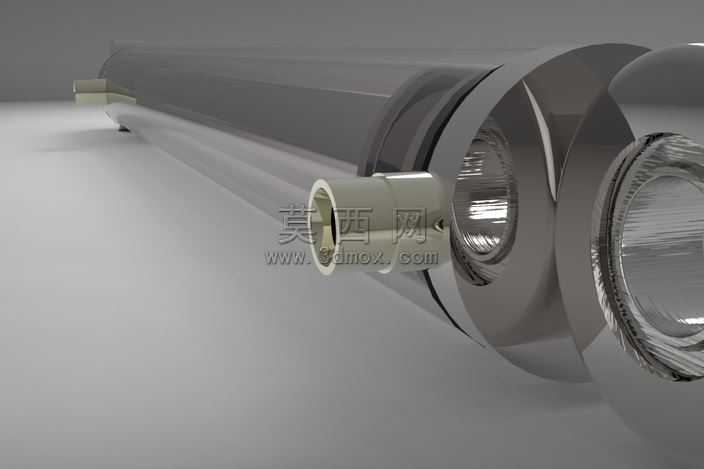

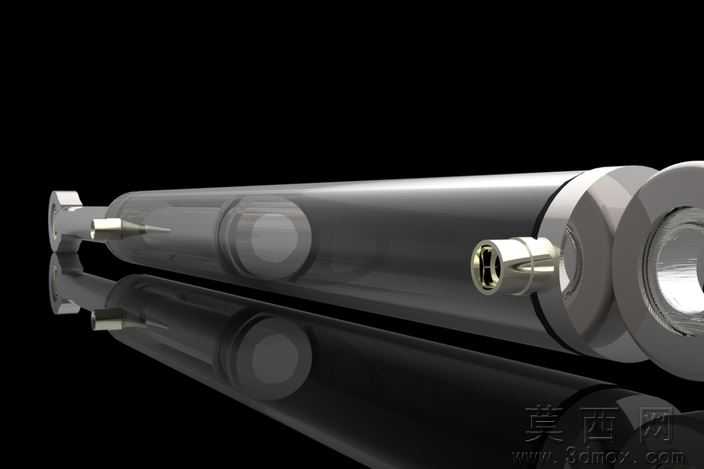

渲染的时候特意给柱塞配合面做了镀铬层的金属质感，反光度调到0.7，能直观看到表面粗糙度的处理要求，密封件用了半透明的丁腈橡胶材质，能看清和柱塞杆的贴合位置，方便实训的学员一眼看懂密封结构的装配逻辑。整个模型所有配合尺寸都留了合理的公差带，柱塞杆和导向套选H7/f6的间隙配合，密封槽的尺寸严格按国标密封圈的安装尺寸来，不会出现装上去挤坏密封圈或者太松漏压的问题。拿这个模型给新来的机修工做培训，对着结构讲一遍故障原因和改进点，比对着图纸讲俩小时都管用，直接导出工程图就能下料加工，装到设备上试了一个月，没再出现卡滞漏油的问题，开关门的撞击声也小了很多。
