AirPatrol控制器外壳结构设计方案

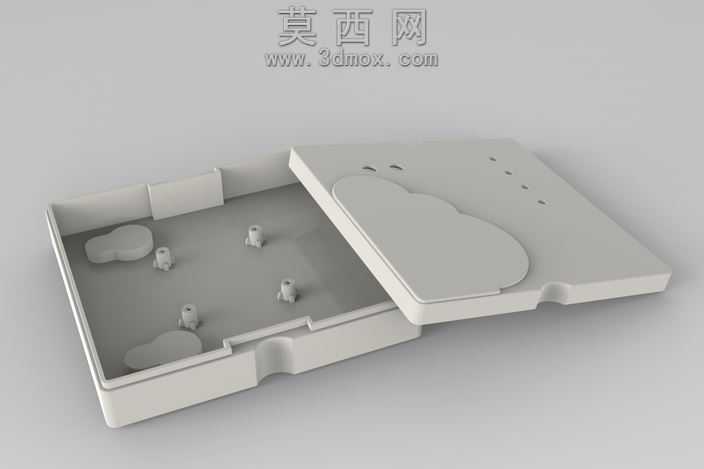

工控类控制器外壳最容易踩的坑，就是量产时上下壳合缝错位、侧边卡扣断裂，还有外露指示灯孔位偏斜导致灯光散光，这款AirPatrol控制器外壳在结构设计阶段就把这些加工端的痛点提前做了规避。上壳表面的云形凸起装饰不是单纯做造型贴个片，是和上壳本体做了一体化的曲面过渡，根部留了0.8mm的圆角，注塑的时候不会出现应力集中导致的缩痕，也省掉了后续粘装饰件的工序，装配时少一个零件就少一个出公差问题的环节。

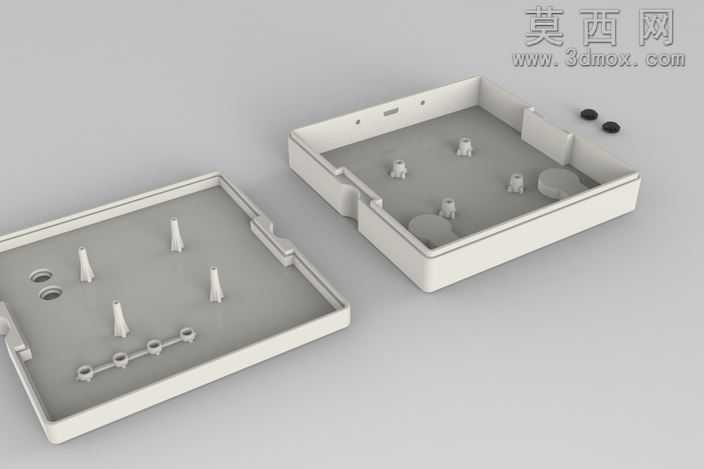

上壳顶面排布的指示灯孔，每个孔的沉台深度都做了统一的1.2mm设计，孔壁做了0.1mm的拔模斜度，注塑脱模的时候不会拉伤孔壁，装灯板的时候LED灯珠刚好能卡进沉台里，不会出现灯光从缝隙漏出来、相邻指示灯串光的问题，现场装柜调试的时候老远就能看清设备状态，不用凑到跟前去分辨哪个灯亮。上下壳的配合止口做了1.5mm的叠边，止口面上留了0.05mm的过盈量，不用打胶就能靠卡扣压合实现IP30的防护等级，车间里的浮尘、金属碎屑不容易飘进壳体内碰坏内部电路板。侧边的卡扣位置特意避开了内部PCB板的安装柱，卡扣根部做了2mm的加强筋，反复拆装十几次也不会出现发白断裂的情况，后期现场维护拆壳换元件的时候，不用怕拆坏外壳要换整套壳体。

壳体的边角全部做了R2的圆角过渡，没有尖锐的直角边，车间安装的时候不会划伤操作工的手，也不会因为边角应力集中在跌落测试的时候出现开裂。壳体内部的螺丝柱做了火山口减胶设计，注塑的时候螺丝柱表面不会出现缩痕，外观看上去平整干净，螺丝柱内径做了2.2mm的自攻牙预留尺寸，打M2.5的自攻螺丝时不会出现滑牙、柱子爆裂的问题。云形装饰面的曲面做了G2连续处理，表面做细晒纹处理的时候不会出现纹理深浅不一的问题，拿在手里的质感不会显得廉价，和同柜安装的其他工控设备摆在一起视觉协调性更好。

做实训建模的时候拿这个壳体当练习素材特别合适，能练到止口配合的公差预留、曲面和实体的一体化过渡、注塑件的减胶防缩痕处理这些工厂里真能用得上的结构技巧，不是那种只能看渲染效果没法落地的花架子模型，拆解开每个结构特征都能对应到实际注塑加工、装配环节的实际需求，没有多余的无效特征，建模的时候每一步拉伸、倒圆角、曲面剪裁都有明确的工程目的，不是为了凑建模步骤乱加的特征。
