半透明结构展示EBERLE运转电机三维设计

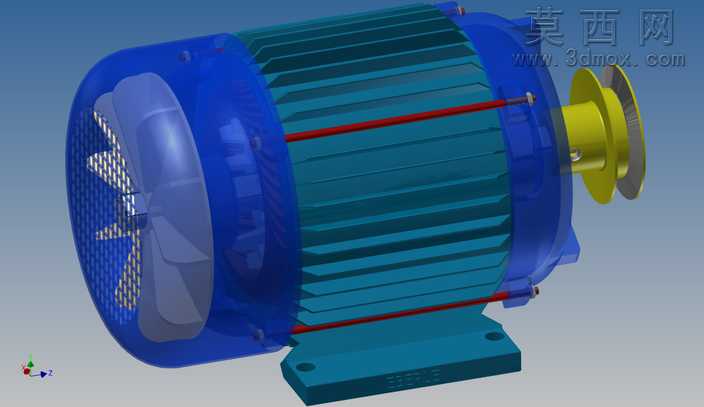

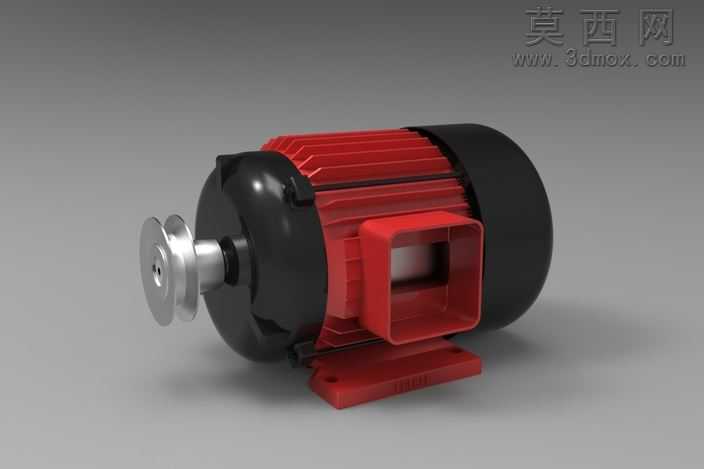

本作品为EBERLE 1200RPM运转状态电机的三维设计模型，采用Autodesk Inventor完成全参数化建模，通过半透明外观材质的渲染处理，清晰呈现电机内部与外部的完整结构细节。建模过程中首先搭建电机的核心基准框架，以输出轴的中心轴线为全局设计基准，依次完成定子组件、转子组件、机座、端盖、散热筋、后端冷却风叶、输出端带轮、拉紧螺栓等全部零部件的独立建模，每个零件均按照工业电机的实际尺寸比例进行参数化约束，确保各部件装配间隙符合真实电机的工程设计要求。材质渲染阶段，对电机外壳主体采用半透明蓝色工程塑料质感材质，既保留外壳的轮廓辨识度，又可直观展示内部定子、转子的排布结构；输出端带轮采用亮黄色金属漆材质，拉紧螺栓采用红色金属质感材质，后端冷却风叶采用浅灰色硬质塑料材质，安装底座采用深青色铸铁质感材质，不同部件的材质色彩区分清晰，大幅提升了模型的结构可读性。结构设计上完整还原了1200RPM异步电机的典型构造：机座外表面设计有均匀排布的轴向散热筋，增大散热面积适配电机运转时的散热需求；后端内置离心式冷却风叶，搭配风罩结构可形成定向冷却气流带走电机工作热量；输出轴端装配带轮结构，用于实现动力的带传动输出；机座底部设计有带安装孔的一体式底座，可直接完成电机的安装固定；两根贯穿机座的拉紧螺栓用于锁紧前后端盖，保证整机结构的装配紧固性。设计过程中重点还原了电机运转状态的结构逻辑，所有转动部件与固定部件的装配关系清晰，无结构干涉问题，可用于电机结构教学、传动系统配套设计参考、工业设备布局演示等场景，模型同时导出了STEP、IGES等通用三维格式，可适配多款主流三维软件的编辑与调用需求，能够帮助设计人员快速理解中小型工业电机的构造原理，也可作为自动化设备动力单元选型的直观参考模型。
