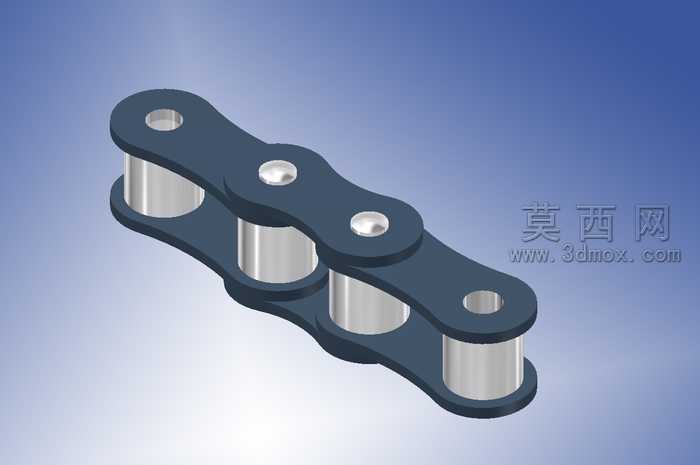

标准滚子链单节传动结构三维设计

常规链条加工中最容易被忽略的是链板与销轴的过盈配合公差带，很多手板件做出来后要么销轴压装时把链板孔撑出微裂纹，要么运转几百小时就出现销轴松脱窜动，这套链节结构在设计时就把配合段的应力释放槽做在了销轴两端，压装时不会因为过盈量集中在链板孔口产生应力集中。外链板的外轮廓做了微小的圆弧倒角过渡，不是简单的直角倒钝，冲压落料时不会在板件边缘产生撕裂带，后续热处理淬火时也能避免尖角处的应力开裂，链板的两个安装孔中心距公差控制在微米级，相邻链节铰接后不会出现侧向憋劲的情况。套筒和滚子之间预留了刚好的间隙，既能保证滚子在套筒上自由转动啮合链轮齿，又不会因为间隙过大进灰后出现卡滞，套筒两端和内链板的配合采用了小过盈加端面抵紧的结构，不会出现套筒相对内链板转动磨损内孔的问题。做装配校验的时候能发现，销轴两端的铆头余量留的刚好，铆接后不会突出外链板外侧刮擦链轮侧板，也不会因为铆接余量不足导致铆接强度不够。链板的厚度和销轴直径的匹配经过了反复的抗拉强度校核，能承受额定拉力下的变形量在允许范围内，不会出现拉断或者塑性拉长的情况。滚子的外圆粗糙度做了对应要求，和链轮齿啮合时能减少摩擦磨损，延长整个传动副的使用寿命。这套单节链节的结构完全可以直接阵列组装成任意长度的传动链条，不需要再对单个零件做二次调整，每一处配合面的公差都对应了实际加工的工艺能力，不用额外增加精加工工序就能达到装配要求，哪怕是小批量加工也能控制住成本，不会出现因为结构设计不合理导致的废品率过高问题。铰接处的转动阻力经过优化，空载转动时没有卡滞点，多节串联后整条链条的弯折灵活性一致，不会出现某几节转动发紧导致的传动抖动。
