黄铜液压快插公接头结构设计

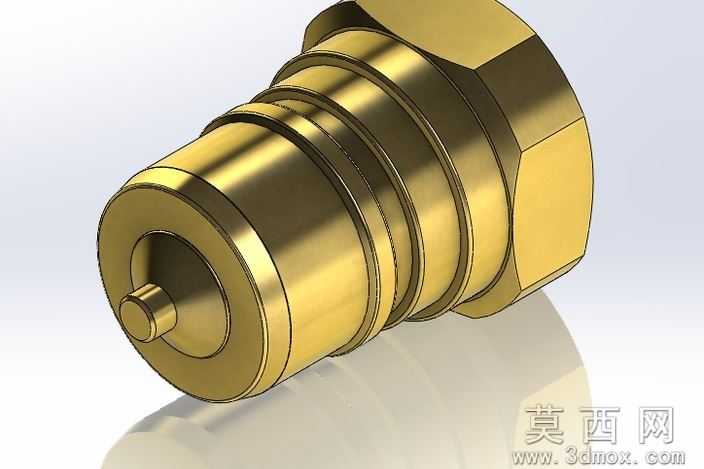

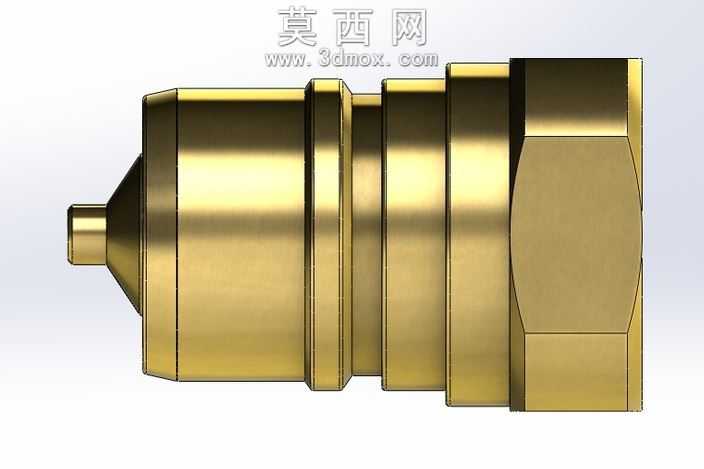

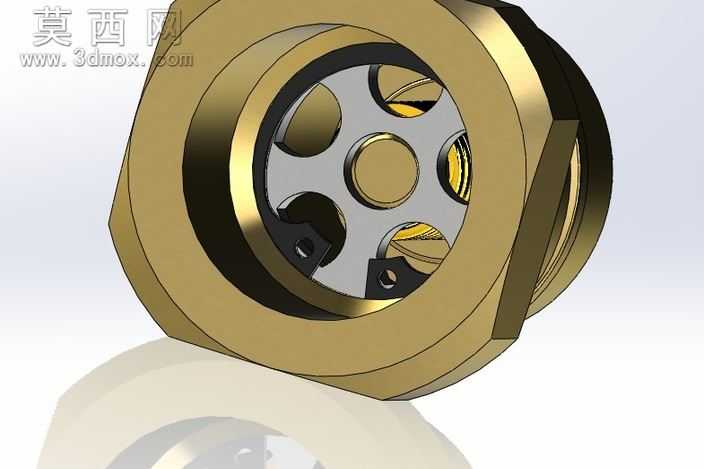

黄铜材质的液压快插接头在车间油路临时接驳场景里，最容易出问题的就是反复插拔后的密封面磨损，还有六角拧动部位的应力开裂。这款公接头的外轮廓多段阶梯槽，不是随便画的装饰线条，每一道槽的宽度和深度都对应卡紧钢珠的行程余量，槽边做的0.1mm小圆角，刚好能避免钢珠滚动时刮削槽壁产生铜屑，那些铜屑一旦掉进液压油路里，会刮伤泵体密封件，造成整条油路的内泄故障。端部的顶阀芯凸台，同轴度公差控制在0.02mm以内，插合时刚好能顶开母接头的单向阀芯，不会出现顶偏导致的阀芯卡滞，凸台根部的退刀槽宽度留了0.3mm，是给车削加工时的刀具让刀用的，要是退刀槽太窄，精加工端面的时候刀具会蹭到已加工的密封锥面，留下刀痕就会造成插合后的渗油。六角部位的对边尺寸严格对应标准扳手开口，棱角处做了极小的倒角，不会在拧紧的时候割伤操作工的手套，也能避免扳手打滑拧伤六角面。表面的滚压痕迹是特意保留的，不是建模时的纹理贴图，滚压处理能在黄铜表面形成一层致密的冷作硬化层，比抛光表面的耐磨度高30%左右，反复插拔几百次也不会出现明显的磨损沟痕。插合段的外圆粗糙度要求Ra0.8，这个精度不是越高越好，太光滑的表面存不住润滑脂，插拔时反而会出现干涩卡滞，略带有细微加工纹理的表面，能挂住少量液压油形成油膜，插拔手感更顺畅，也能延缓密封圈的老化速度。尾部的内螺纹入口处做了15度的导向倒角，对接油管接头时不用刻意对准，顺着倒角就能顺利拧入，不会把螺纹牙型碰歪造成乱牙。很多新手设计这类接头时，会把阶梯轴的过渡角做的太尖锐，实际加工时刀具在尖角处容易出现应力崩刀，做了微小圆角过渡后，不仅加工时刀具损耗能降下来，接头在承受高压油的脉冲冲击时，也不会在尖角处产生应力集中导致断裂。接头内部的通油孔做了等径设计，没有突然的截面变化，液压油流过时不会产生紊流和噪音，也能减少压力损失，整套结构没有多余的装饰特征，每一处尺寸都对应实际加工和使用的需求，没有为了好看做无用的曲面造型。
