甜焦糖糖果生产成型掉落设备结构

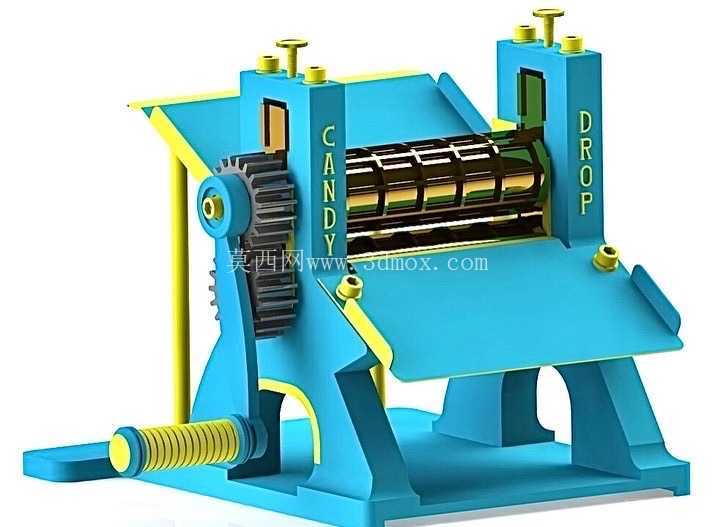

这款设备面向小型糖果工坊、手工糖果定制场景设计，核心用于甜焦糖类硬质糖果的连续压制成型与出料作业，可适配小批量多品类的糖果生产需求，区别于大型工业化糖果生产线的高产能定位，更侧重灵活换型、小空间部署的使用场景。设备核心作业单元为一对平行布置的成型辊组，辊面可根据产品需求加工对应形状的模腔，熔融状态的焦糖物料经导料板送入辊隙后，通过两辊的对转挤压完成糖果坯的压型，成型后的糖果随辊面转动至下方出料位置自然掉落，完成单段成型工序，无需额外的接料机械手或顶出机构，结构精简度适配小型生产场景的维护需求。

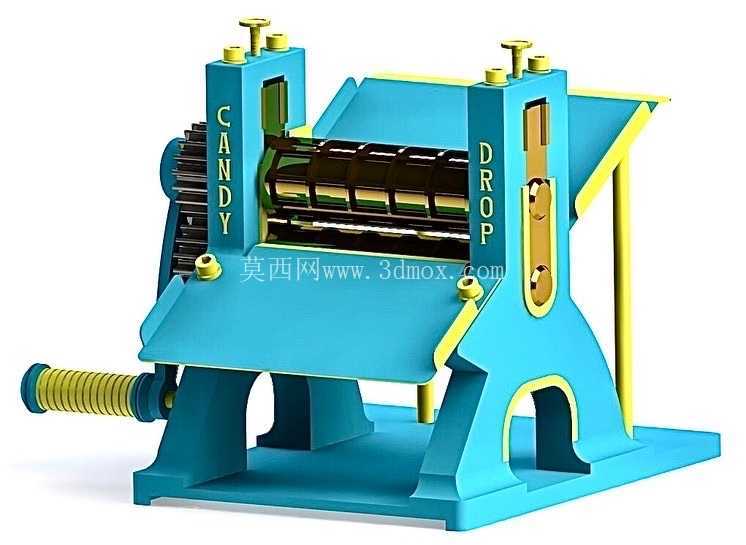

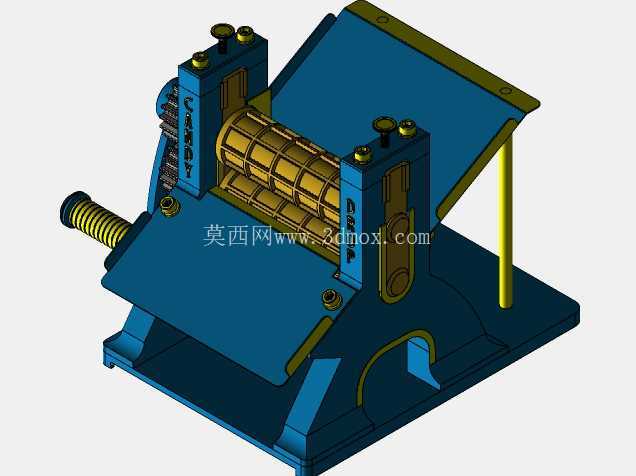

从结构设计逻辑来看，设备采用双侧立式墙板作为主支撑结构，墙板底部通过一体化铸造的机座连接，机座底部为平整安装面，可直接固定于常规生产工作台面，无需额外浇筑安装基础，整体安装边界宽度控制在1.2米以内，深度不超过0.8米，高度约1.1米，适配小型食品生产车间的空间排布要求，也可嵌入小型糖果体验店的明档生产区域，兼顾生产功能与展示属性。墙板顶部设置的调节旋钮用于调整两成型辊的间隙，可适配不同厚度的糖果坯生产需求，调节精度可控制在0.1mm级别，避免间隙过大导致压型不实、间隙过小造成辊面磕碰的问题。

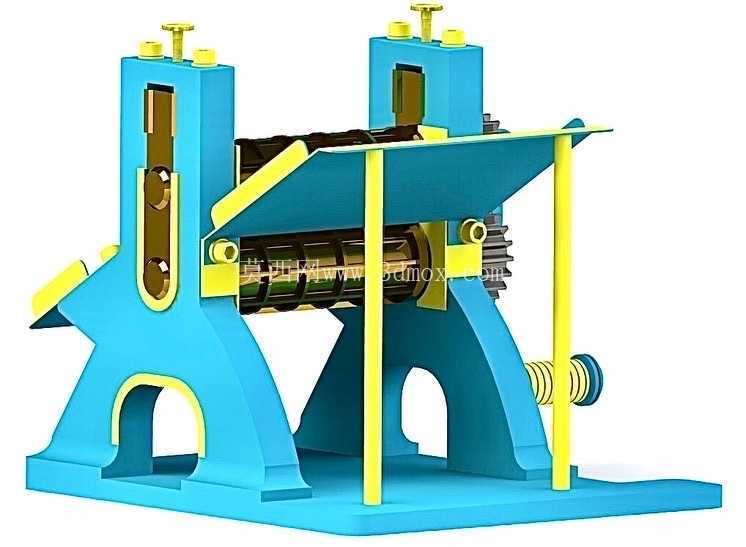

设备侧方布置的手轮用于手动盘车调试，在设备初始调试、物料清理阶段可通过手轮转动辊组，观察辊面啮合状态与模腔对位情况，避免直接启动动力单元造成的设备卡滞或物料浪费。导料板采用倾斜式设计，角度设置为32度，刚好适配熔融焦糖的流动特性，既不会因角度过大导致物料流速过快溢出辊隙，也不会因角度过小造成物料堆积糊化。设备的成型辊采用快拆式结构设计，更换不同模腔的成型辊即可生产不同外形、尺寸的糖果产品，换型过程无需拆解主墙板结构，仅需松开侧方的锁紧机构即可抽出辊组，单组辊的更换时间可控制在15分钟以内，适配小批量多品类的生产换型需求。

从安全设计角度，设备的传动齿轮组全部布置于墙板内侧，外侧无外露传动部件，避免生产过程中操作人员衣物、手部卷入的风险，符合食品生产设备的安全规范。所有与物料接触的辊面、导料板表面均采用光滑圆弧过渡设计，无清洁死角，可直接采用食品级清洁剂冲洗，满足食品生产的卫生要求。设备的支撑脚位置设置了橡胶减震垫，可降低辊压作业过程中的振动传递，避免作业过程中设备移位，同时降低生产车间的噪音水平。在实际生产适配中，该设备可搭配前端的焦糖熬制单元、后端的冷却输送单元组成完整的小型糖果生产线，也可单独作为手工糖果的压型设备使用，适配不同规模的生产主体需求。设计过程中针对焦糖物料的粘性特性，对辊面的表面粗糙度做了针对性控制，Ra值控制在0.8以下，避免成型后的糖果粘附在辊面无法正常掉落，同时在辊组侧方设置了刮料板，可及时清理辊面残留的物料碎屑，保证连续生产过程中的成型精度。
