拖拉机挂载式果园作业地带鼓风机

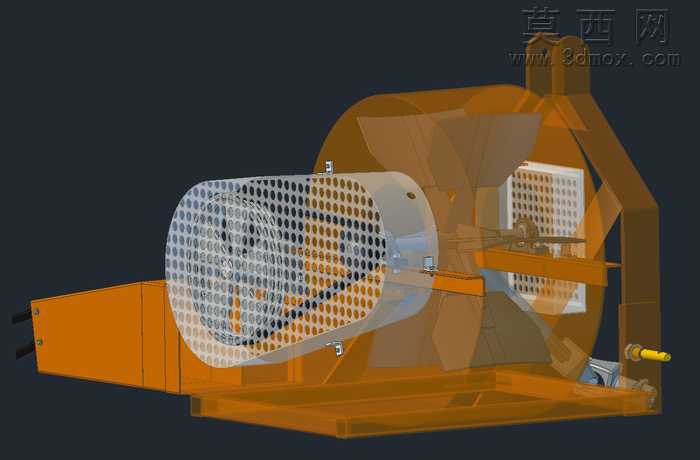

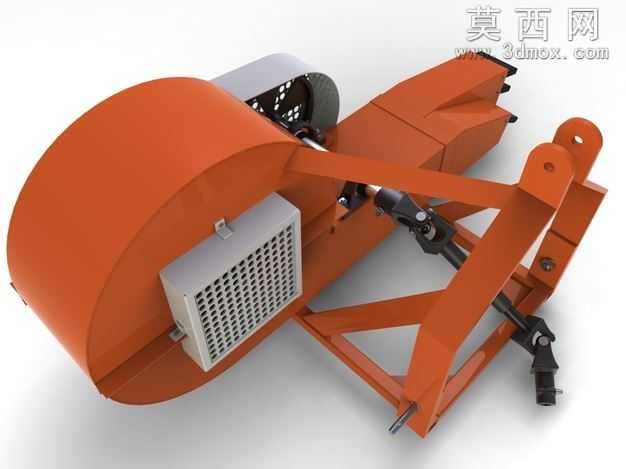

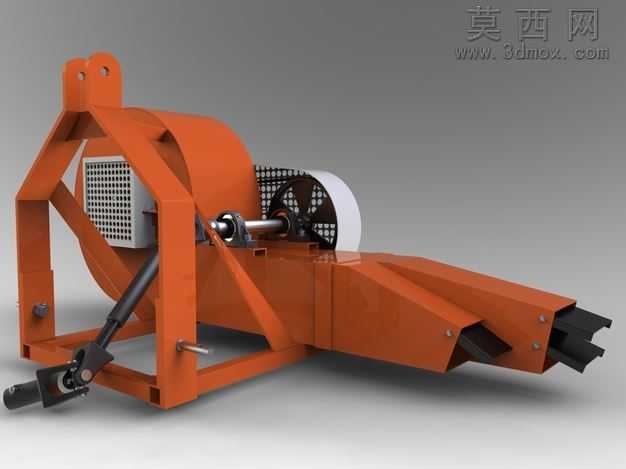

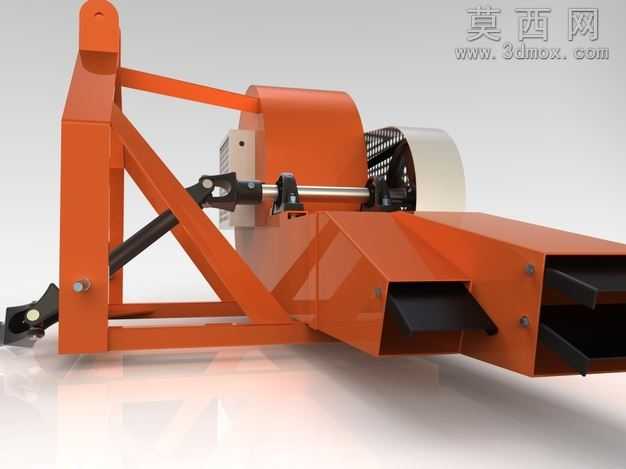

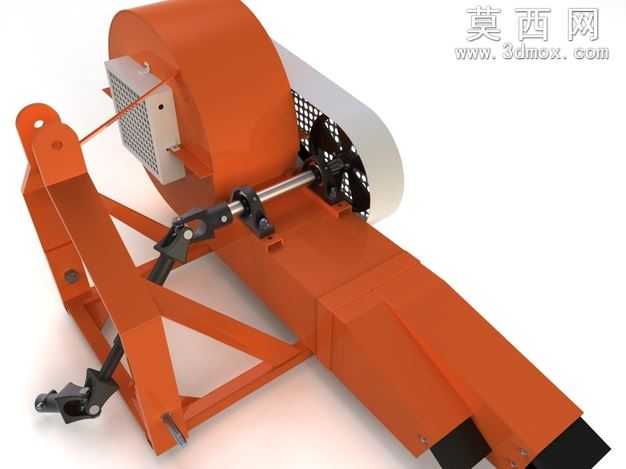

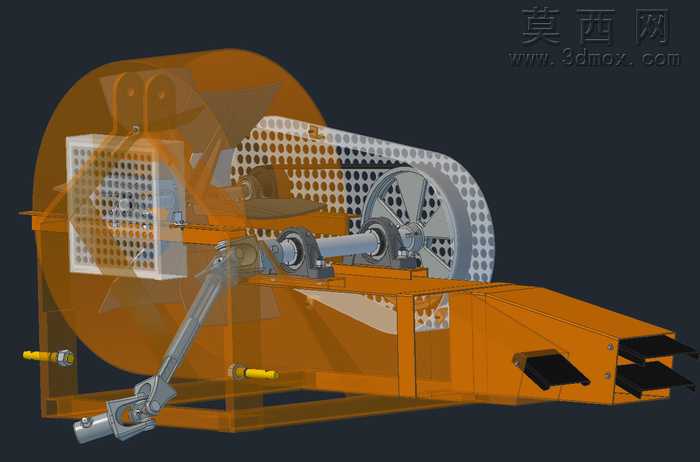

本作品为适配拖拉机挂载作业的果园地带鼓风机三维模型，建模阶段严格遵循农用作业设备的实际尺寸规范，以Alibre Design为核心建模工具完成全参数化结构搭建，所有部件均采用实体建模方式生成，可直接导出用于工程出图、结构校核或3D打印样件验证。模型完整还原了设备的挂载连接结构、鼓风主机腔体、风道导流结构、动力输入轴系、防护网罩、可调支撑部件等全部细节，未对关键受力结构、传动结构做简化省略，能够完整呈现设备的装配逻辑与工作原理。材质与渲染阶段，针对设备的农用作业属性做了写实化材质分配：主体机架与风筒外壳采用橘红色农用机械专用防锈漆材质，还原漆面的细微颗粒质感与哑光反光特性；动力输入轴、连接销轴、调节螺杆等金属传动部件采用45号钢调质材质，呈现金属加工后的细腻金属光泽与轻微使用磨损质感；前端出风格栅、侧部防护网采用冲孔金属网材质，还原网孔的通透效果与金属边缘的冲压细节；液压调节支撑杆采用缸体金属与活塞杆镀铬的分层材质，清晰区分不同部件的材质差异；渲染时采用影棚级柔光布光，多角度打光消除结构死角的暗部阴影，同时添加柔和的地面接触阴影，让模型呈现出真实的产品展示效果，能够直观呈现设备的外观形态与结构布局。结构设计上，该鼓风机采用框架式焊接机架作为承载主体，机架顶部设置拖拉机三点悬挂连接点位，可直接与常规农用拖拉机的后悬挂系统匹配安装；动力输入端通过花键轴对接拖拉机3磅取力器，取力器输出的动力直接传递至鼓风叶轮，无需额外配置独立动力源，大幅降低果园作业的设备成本；鼓风腔体采用蜗壳式流道设计，内部叶轮经过动平衡结构优化，能够将气流高效加压后通过前端的分叉式导流风道送出，风道出口可根据作业需求调整出风角度，适配不同高度果树的通风、植保、落叶吹扫作业需求；侧部设置可开合的防护格栅，既能够阻挡大体积杂物进入叶轮腔体造成设备损坏，也方便日常作业后的腔体清理与叶轮维护；机架下部设置可调式支撑撑杆，设备拆卸放置时可通过撑杆稳定支撑，避免设备倾倒磕碰。设计思路围绕果园作业的实际工况展开，充分考虑农用设备的耐用性、易维护性与挂载兼容性，整体结构紧凑无冗余设计，所有连接点位均做了加强筋处理，能够适应果园内不平整路面的颠簸作业环境，传动部件全部设置防尘密封结构，避免果园内的尘土、果屑进入传动间隙造成部件磨损，模型的装配关系完全符合实际机械装配逻辑，可用于虚拟装配验证、作业工况模拟以及农用机械设计教学演示使用。
