ArduinoPro迷你开发板三维建模作品

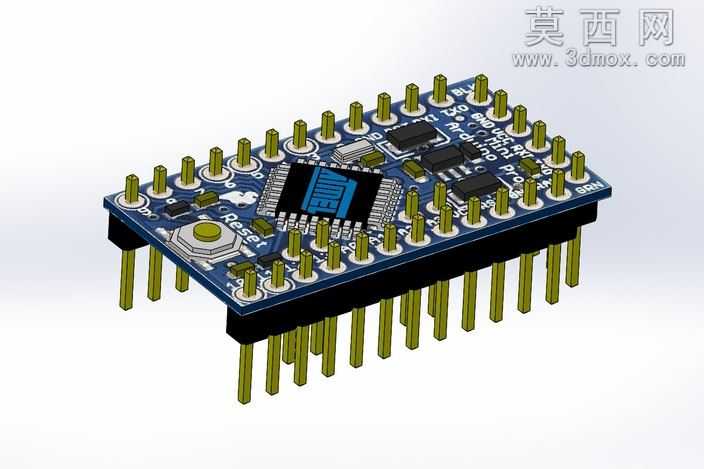

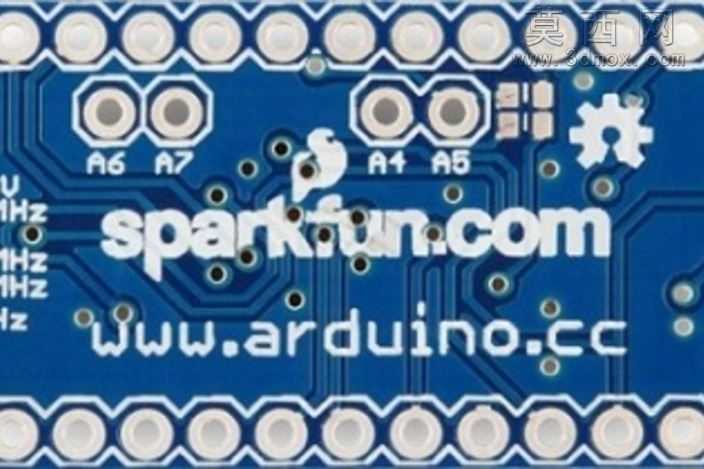

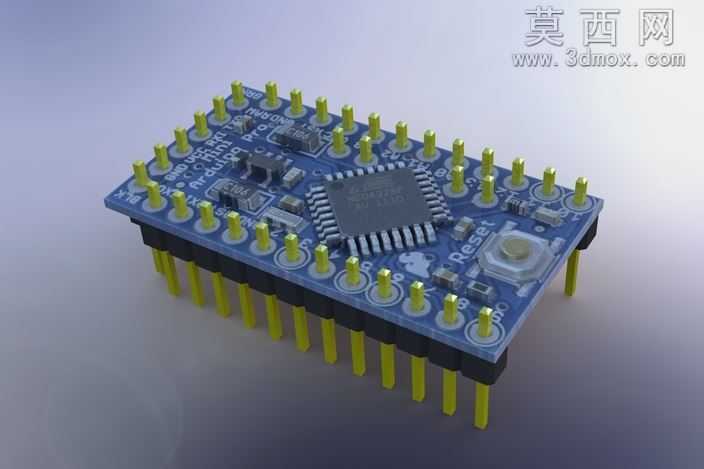

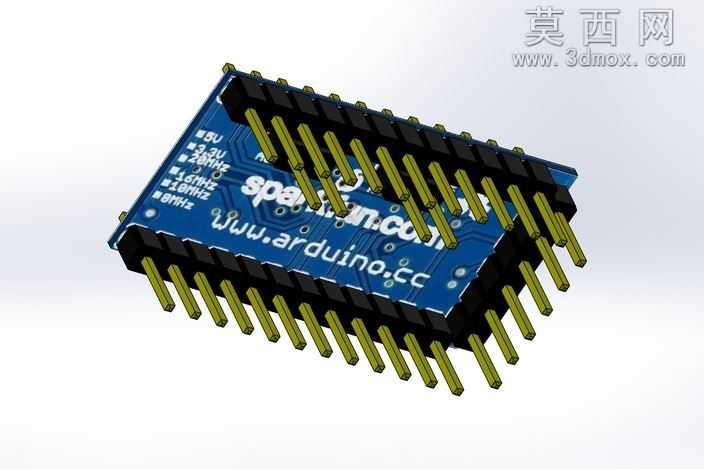

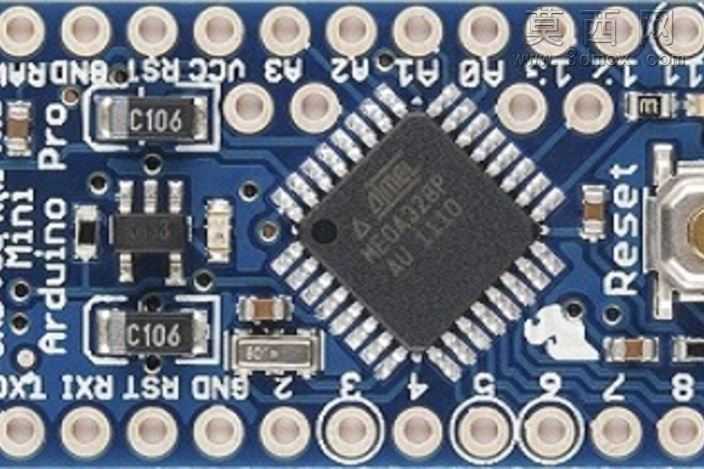

本作品针对ArduinoPro迷你开发板开展全参数化三维建模，建模过程严格对照实物开发板的尺寸公差与装配逻辑开展，首先完成PCB基板的基础轮廓构建，精准还原基板的切角、安装孔位、边缘走线槽的结构细节，基板厚度、边角圆弧参数均匹配实物开模标准。在核心元器件建模阶段，对主控芯片采用分层建模逻辑，先构建芯片塑封主体的立方体结构，还原芯片表面的丝印标识区域凹陷细节，再逐一排布引脚，精准匹配引脚的间距、长度与截面尺寸，还原贴片焊接后的引脚贴合状态；对板载的贴片电容、电阻、复位按键、晶振等元器件，均按照实物的尺寸比例完成独立建模，复位按键额外还原了按键帽的圆弧过渡与按压间隙结构，确保装配后无干涉问题。排针部分作为该开发板的核心外接结构，采用阵列化建模方式，先完成单根排针的针体、镀金头部、塑料固定座的分体建模，再按照开发板的引脚定义排布对应数量的排针，精准控制排针伸出基板上下两侧的长度，还原排针塑料座与基板的贴合间隙，排针的镀金头部做了锥度细节还原，匹配实物排针的插接导向结构。材质与渲染阶段，PCB基板采用哑光阻焊层材质，还原深蓝色电路板的磨砂质感，表面走线区域做细微的铜箔材质区分，丝印标识采用浅灰色哑光材质匹配实物印刷效果；排针的金属针体采用镀金金属材质，调整金属粗糙度参数还原亮面镀金的反光质感，塑料固定座采用黑色哑光工程塑料材质；主控芯片塑封部分采用哑光黑环氧塑封材质，引脚采用亮面锡焊金属材质；复位按键的按键帽采用半透明磨砂塑料材质，还原实物按键的透光质感。建模过程中严格遵循电子硬件的装配逻辑，所有元器件的安装位置均对照实物丝印定位，确保板载元器件之间无结构干涉，排针的排布完全匹配对应插接件的尺寸标准，可直接用于3D打印验证外壳适配、结构装配干涉检查等场景，整体模型的细节还原度覆盖了开发板从基板到外接排针的全部可见结构，渲染阶段采用柔和的影棚布光，突出不同材质的质感差异，清晰展现开发板的结构层次与元器件布局，完整还原了迷你开发板紧凑精巧的硬件结构特征。
