钛合金轻量化加强型连接托架结构设计

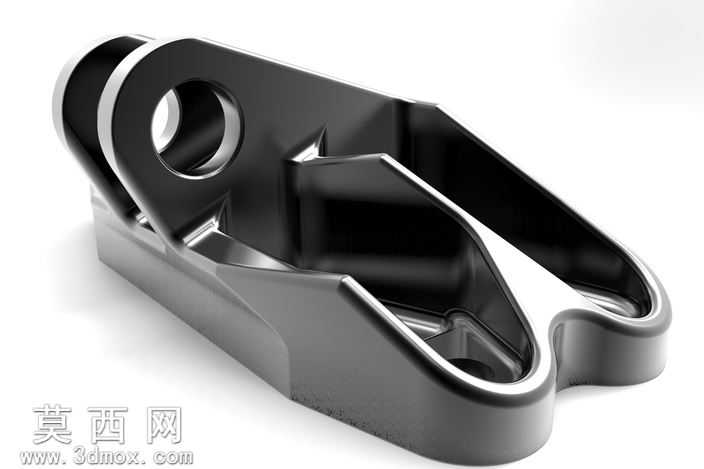

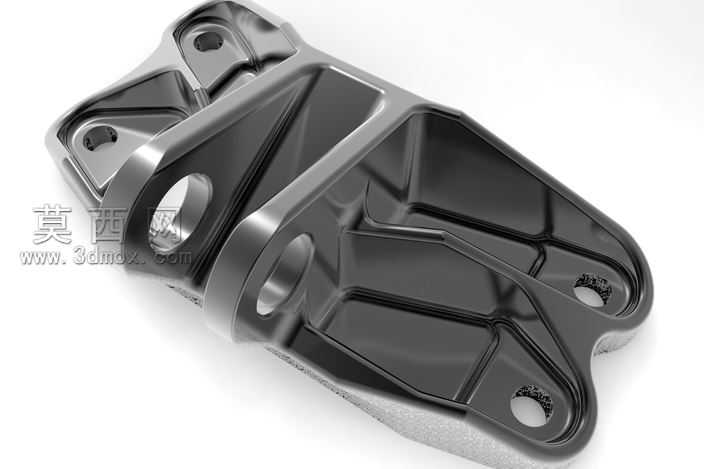

该托架模型采用三维参数化建模方式完成整体结构搭建，建模过程中以原始客户提供的基础方案为蓝本，针对原有结构中冗余的非关键区域进行了材料剔除，同时在受力集中的连接部位针对性添加了一体化成型的加强筋结构，在保证构件整体连接强度与安装精度的前提下，实现了结构重量的大幅优化。模型渲染阶段采用金属质感材质方案，还原了钛合金构件的哑光金属表面特性，通过光影渲染突出加强筋的走向与结构棱角，清晰展现各安装孔位的位置精度与配合面的平整质感，整体视觉效果能够直观呈现构件的工业设计质感与加工成型后的实际外观。从结构设计来看，该托架设置了多组不同孔径的安装定位孔，分别适配不同规格的紧固件连接需求，孔位周边做了局部加厚处理，避免安装锁紧时出现应力集中导致的构件变形；主体承力面采用渐变式的壁厚设计，非承力区域做了镂空挖槽处理，既保证了整体的抗扭、抗弯力学性能，又最大化降低了构件的整体重量。设计思路上围绕轻量化与高可靠性的核心需求展开，原始方案的构件重量为2.1038806公斤，经过结构优化调整后，评估重量降至0.77924467公斤，减重幅度超过60%，完全适配钛合金材质的加工成型特性，能够满足高负载、低自重的使用场景要求。建模过程中对所有的过渡圆角、安装面的平面度、孔位的同轴度都做了参数化约束，确保模型可以直接对接后续的加工仿真与工艺编制流程，各结构特征的建模逻辑符合机械加工的成型规律，不存在无法加工的倒扣或者极端薄壁结构，兼顾了设计性能与可制造性。
