自行车停放用运动周期拖结结构设计

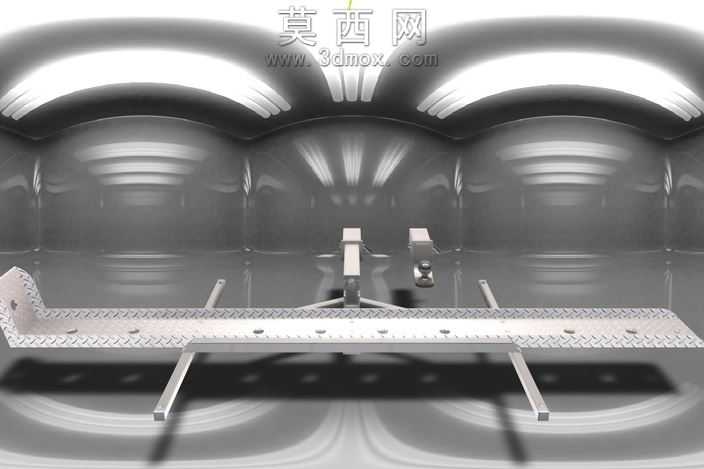

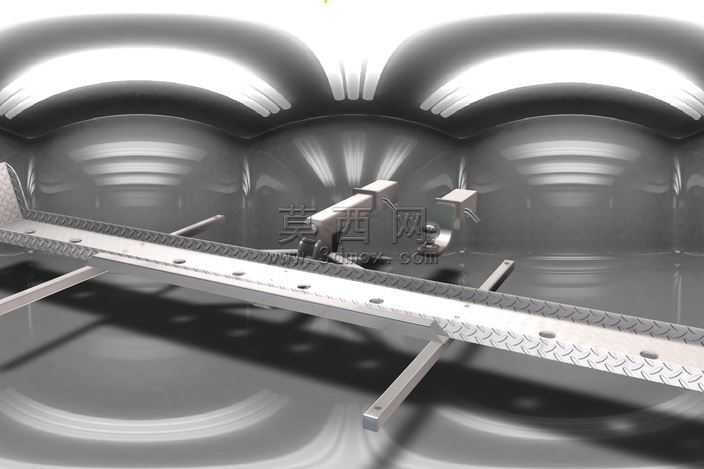

本作品采用三维建模软件完成全参数化设计，整体围绕适配自行车循环停放的使用需求搭建，核心为4英寸概念拖结降低结构，主体采用管状框架搭配花纹板通道的组合形式，建模阶段先完成基准面与空间轴线的搭建，逐一绘制管状支撑构件的截面草图，通过扫掠、拉伸命令生成主框架的基础实体，对花纹板通道部分单独建模，还原防滑花纹的凹凸纹理特征，保证板面与管状框架的装配位置完全匹配，预留的安装孔位同轴度公差控制在合理范围内，适配实际安装场景的排污需求。建模过程中对楔形锁紧结构做了重点参数化设计，反复调整楔形块的倾斜角度与卡位行程，模拟自行车推入后的锁紧状态，确保车辆停放后在外部晃动、车辆通行带来的振动影响下不会发生移位，支撑结构经过载荷模拟验证，可稳定承载600-700磅的静态载荷，匹配常规民用自行车、轻型电动自行车的停放重量需求。渲染阶段采用金属材质球赋予整体结构，还原钢制构件的磨砂金属质感，对管状构件的焊缝、花纹板的冲压纹理做了细节材质区分，搭建了带弧形反光板的室内影棚环境，添加多组面光源模拟工业展厅的照明效果，通过光线追踪渲染输出最终展示图，清晰呈现结构的装配关系与细节特征。设计思路上优先考虑公共自行车停放场景的实用性，通道结构预留足够的推入空间，锁紧机构无需额外操作即可在车辆推入到位后自动卡位，取车时仅需小幅抬起车辆即可解锁，兼顾停放稳定性与使用便捷性，整体结构无多余外露突出部件，避免停放过程中剐蹭车辆或磕碰使用者，管状框架的镂空结构可快速排走积水、泥沙等污物，降低后期维护清理的难度，所有构件均采用常规五金加工可实现的结构形式，无需特殊定制工艺即可完成实物生产，适配公共停车区、商圈非机动车停放点等多场景的使用需求。
