380V洛瓦托开关爆炸视图三维结构设计

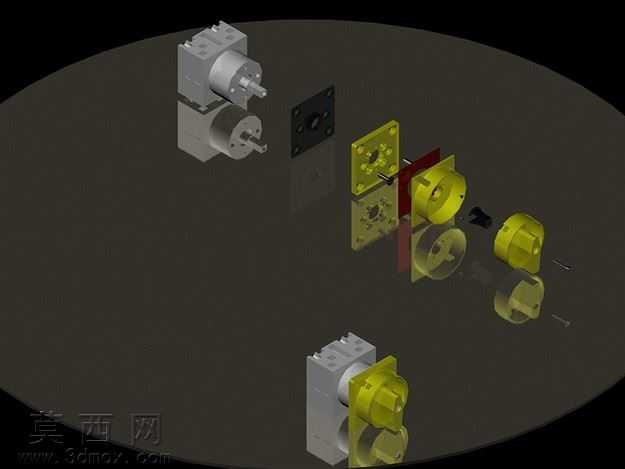

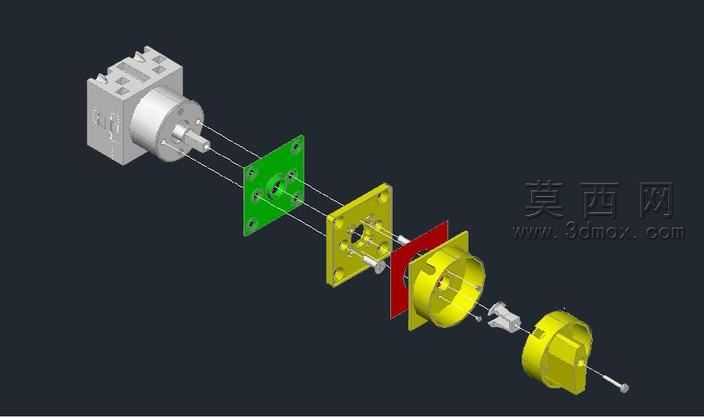

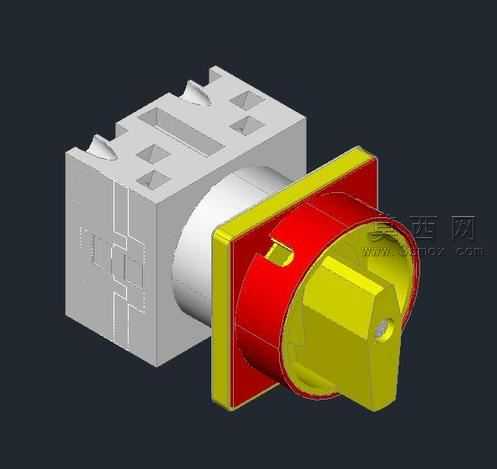

本作品为380V规格洛瓦托开关的三维参数化建模成果，采用爆炸视图的呈现形式完整展现开关的全部装配层级与零件构成，建模过程严格遵循工业低压隔离开关的实际尺寸比例与装配逻辑，对每一个组成零件都做了精细化的特征还原。建模阶段从开关的基座端起始，首先完成接线基座的实体建模，还原基座上的接线端子定位槽、安装固定孔位、内部触头限位结构的细节特征，保证基座部分的结构强度设计与实际产品一致；随后依次完成传动转轴组件、动静触头组件、多层绝缘隔板、定位安装板、操作端外壳、旋钮操作件的独立建模，每一个零件都单独赋予对应材质属性：金属导电部件赋予哑光金属银材质，还原铜质触头与钢质转轴的金属质感；绝缘结构件根据功能区分材质，绿色、黄色绝缘安装板赋予硬质工程塑料材质，红色隔弧板赋予耐弧绝缘板材材质，两端外壳部件赋予阻燃工程塑料材质，不同材质的色彩区分清晰，既符合实际产品的材质应用逻辑，也让爆炸视图下的零件层级一目了然。爆炸视图的排布遵循装配顺序逻辑，沿开关的中心传动轴线方向依次拆分排布各层零件，用装配引导线清晰标示出每一个零件的装配位置与对接关系，能够直观展现开关的动作传动路径：操作旋钮转动时带动中心转轴转动，进而驱动内部动静触头完成分合动作，多层绝缘隔板起到相间绝缘、隔弧防护的作用，安装板用于开关在柜体上的固定安装，接线基座用于外部线缆的接入固定。整个建模过程保证各零件间的装配干涉检查全部通过，所有配合特征完全匹配，既可以用于低压电气设计的选型参考，也可用于开关类产品的结构教学演示，完整还原了洛瓦托隔离开关的内部构造与装配逻辑，细节处还原了零件上的倒角、安装孔、定位卡扣等细小特征，保证模型的工程实用性与展示效果。
