金桶转轮手枪精细结构三维设计作品

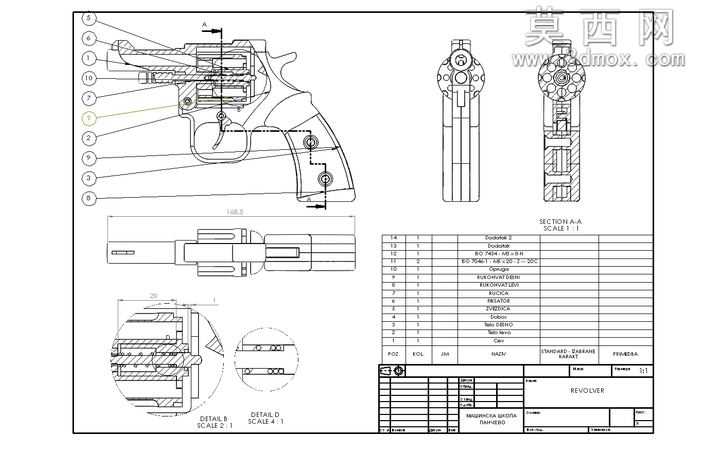

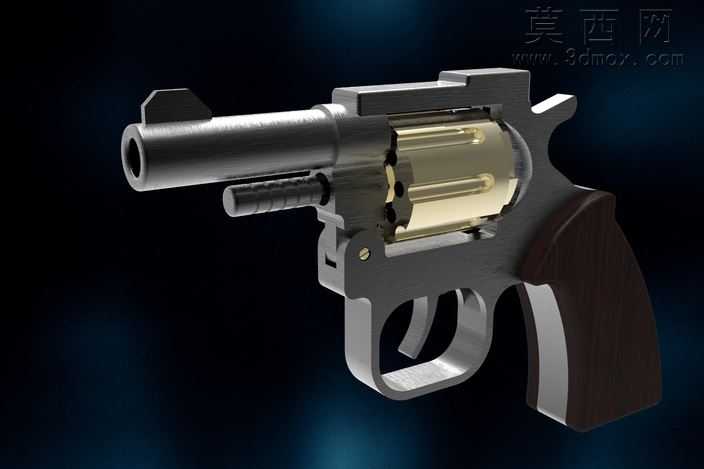

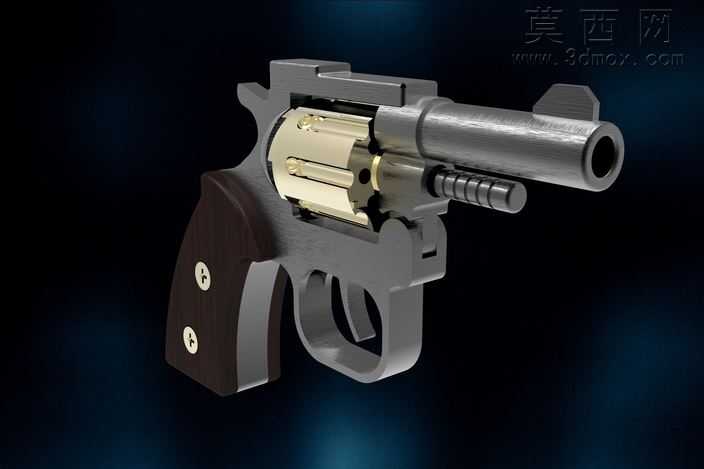

本作品为金桶转轮手枪的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循真实枪械的比例尺度进行1:1还原搭建，整体结构拆分细致，完整覆盖转轮手枪的全部核心功能构件。建模阶段首先从整体轮廓定位入手，先勾勒出枪械的整体外框比例，确定枪管长度、握把倾角、转轮座尺寸的基础参数，再逐步拆分各个独立部件进行单独建模：枪管部分采用回转特征构建基础柱体，再通过切除特征完成内膛的通孔结构，同时对枪管外部的准星、下方的退壳杆结构进行单独建模，还原出枪管表面的金属切削纹理细节；核心的金质转轮部件是本设计的重点，采用多实体建模方式分别构建转轮的弹巢孔、边缘定位卡槽、前后端面的防滑纹路，每个弹巢孔的位置度严格按照转轮分度进行参数化约束，保证转动时的对位精度；转轮座作为承载所有部件的主体框架，通过拉伸、切除、倒角等多步特征组合，还原出扳机护圈、击锤安装位、转轮固定销孔等细节结构，对棱角处做了符合真实加工工艺的圆角处理，避免出现不符合工业生产逻辑的尖锐棱角；握把部分采用曲面建模方式，贴合人手握持的人体工学弧度构建曲面，再通过加厚特征生成实体，同时还原出握把片上的固定螺丝沉孔结构，保证部件拆分后可单独导出加工。材质与渲染阶段，针对不同部件的材质属性做了区分设置：金属枪身部分采用哑光枪钢材质，调整金属度、粗糙度参数还原钢材经过发蓝处理后的暗哑金属质感，边缘处做了轻微的磨损做旧效果提升真实感；金质转轮部分采用亮面黄铜材质，提高金属反射参数，还原铜质构件经过抛光后的温润金属光泽，与枪身的暗调钢材形成鲜明视觉对比；握把片采用深色胡桃木材质，添加细微的木材纹理贴图，调整漫反射参数还原木质构件的哑光质感，固定螺丝采用亮面金属材质，与木质握把形成材质层次区分。渲染阶段采用三点布光方案，主光从侧上方打亮枪械主体轮廓，补光弱化暗部死黑区域，轮廓光勾勒枪械边缘与深色背景做出区分，最终渲染图清晰展现出各个部件的装配关系与材质差异。整体设计完整还原了金桶转轮手枪的装配逻辑，所有部件之间保留了合理的装配间隙，可用于结构展示、动画演示或者3D打印验证使用，每个部件的完整结构都做了参数化留存，方便后续进行修改调整。
