约克YCWL0200HE螺杆式冷水机组三维结构

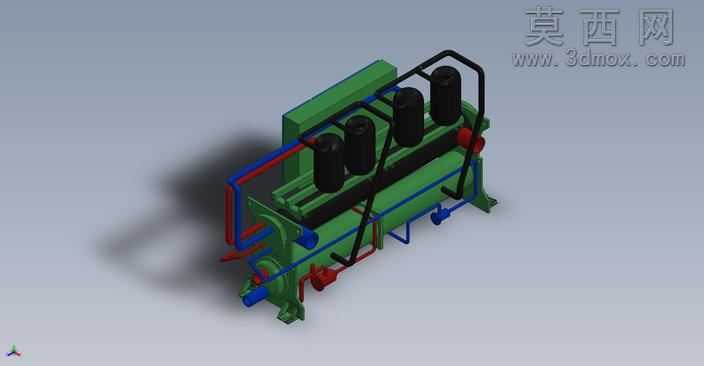

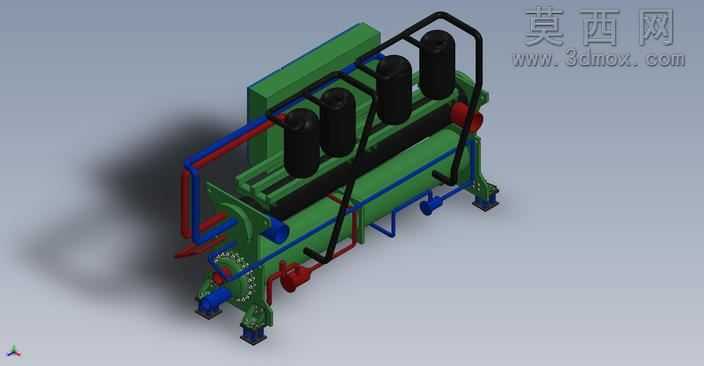

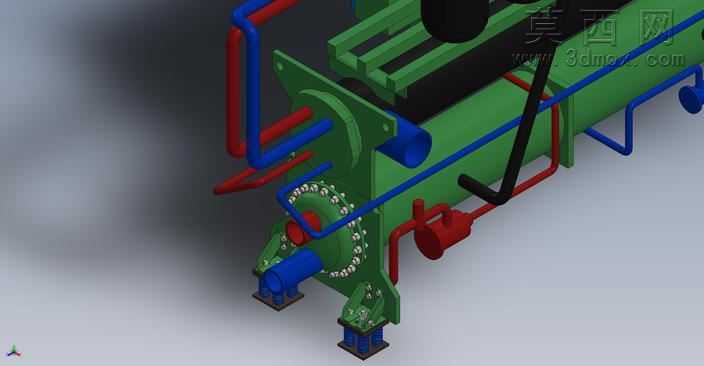

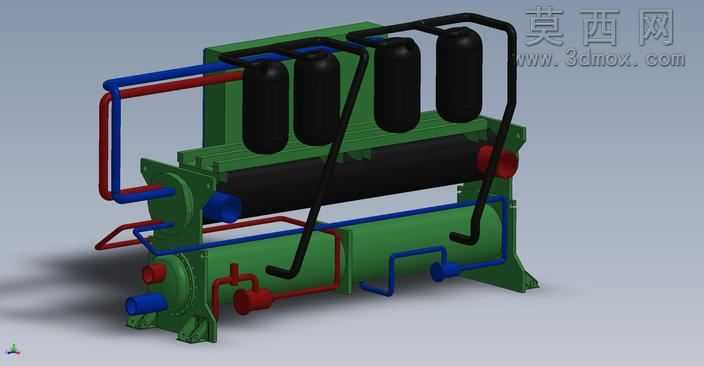

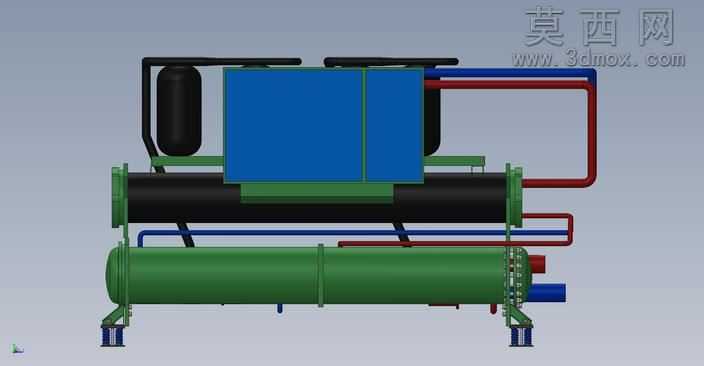

本模型为约克YCWL0200HE系列螺杆式冷水机组的完整三维结构模型，建模过程严格遵循该型号机组的实际工程尺寸与装配逻辑，采用SolidWorks完成全参数化建模，所有零部件均按照实际生产的装配约束关系完成配合，可清晰呈现机组的内部构造与外部布局。模型完整还原了机组的核心组成部分：包括卧式壳管式换热器筒体、多台立式螺杆压缩机排布结构、红蓝标识的冷媒供回管路系统、机组底部的减震支撑脚座、顶部的电控安装背板、管路侧的阀门与接头组件、压缩机旁的储液与过滤部件，所有管路的走向、弯折半径、连接点位均参考实物工程图纸完成绘制，无结构错漏与装配干涉问题。材质渲染阶段针对不同部件做了区分设置：机组主体框架与换热器外壳采用哑光工业绿漆材质，还原设备原厂涂装质感；冷媒管路分别赋予红、蓝哑光金属漆对应高低压管路区分，压缩机筒体采用黑色磨砂金属材质，底部减震脚座采用深灰橡胶与金属底座组合材质，阀门手柄采用红色工程塑料材质，所有材质的粗糙度、反光度参数均经过调试，渲染效果贴近工业设备实物的视觉质感。设计思路上围绕暖通空调制冷设备的实际功能逻辑展开，优先保证核心功能部件的位置精度与结构完整性，将压缩机群沿换热器筒体长度方向等距排布，既保证冷媒分配的均匀性，也预留了后期检修的操作空间，管路布局沿机组侧边框架规整排布，避免杂乱走线影响设备整体结构紧凑性，底部支撑脚的位置经过重心校核，保证机组放置的稳定性，侧边预留的管路接口位置符合实际工程安装的接管规范，可用于暖通系统方案展示、制冷机组结构教学、安装布局模拟等场景，能够直观呈现水冷冷水机组的整体构造与部件组成关系。
