带轴端结构的传动齿轮轴三维设计

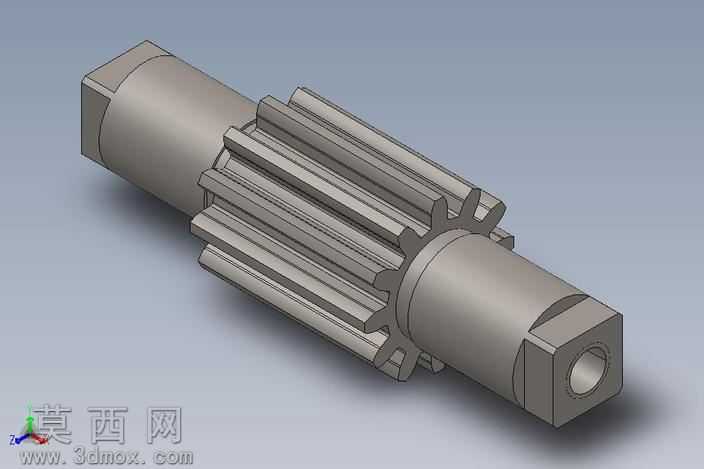

本作品为传动用齿轮轴三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路搭建，保证各结构尺寸可关联调整，适配不同传动场景的参数修改需求。建模初始阶段先梳理零件的功能逻辑：该零件为集成齿轮结构的传动轴，需同时承担扭矩传递、轴系定位、端部连接的功能，因此建模时以中心回转轴线为全局基准，先绘制各轴段的回转截面轮廓，通过旋转特征生成基础轴体毛坯，再逐步细化各功能结构。针对中部的直齿圆柱齿轮结构，先通过齿廓渐开线方程绘制精准的单齿齿形，经拉伸生成单齿实体后，通过圆周阵列完成整圈轮齿的构建，保证齿距、齿形角、齿顶高系数等参数符合通用机械传动标准，确保啮合传动的平稳性；齿轮旁侧的定位卡圈槽采用切除拉伸特征生成，槽宽、槽深尺寸匹配标准轴用挡圈规格，用于实现齿轮在轴系内的轴向定位。两端的轴头结构采用非圆截面设计，一端为方头结构用于连接传动输入端的联轴器或带轮，另一端为带内孔的方头结构用于输出端连接，建模时通过拉伸切除生成方头轮廓，端部的内孔采用旋转切除完成，孔口做倒角处理避免装配时应力集中。所有轴段的过渡位置均设置了标准圆角，消除轴肩处的应力集中风险，提升零件的抗疲劳强度。渲染阶段采用金属钢材质赋予模型整体，调整材质的粗糙度、金属度参数还原调质钢的哑光金属质感，添加环境光与定向光源模拟车间加工后的零件光影效果，通过透视视角渲染出零件的三维立体效果，清晰展示轮齿、轴段、端部连接结构的相对位置与形态。整个建模过程严格遵循机械设计规范，各结构尺寸均考虑实际加工与装配的工艺性，未出现无法加工的倒扣或薄壁结构，模型可直接用于后续的工程图生成、装配干涉检查、有限元受力分析等后续设计环节，能够为传动系统的设计提供精准的三维数字模型支撑，帮助设计人员快速完成轴系部件的虚拟装配与传动性能验证，缩短传动机构的研发设计周期。
