BR0200型橡胶减震振动支撑支架

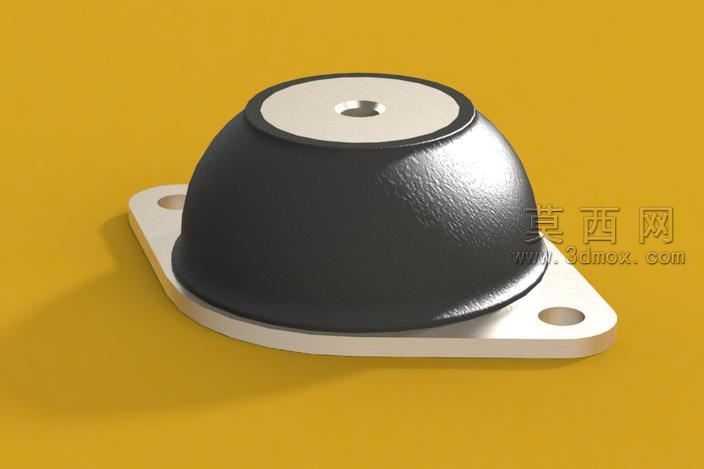

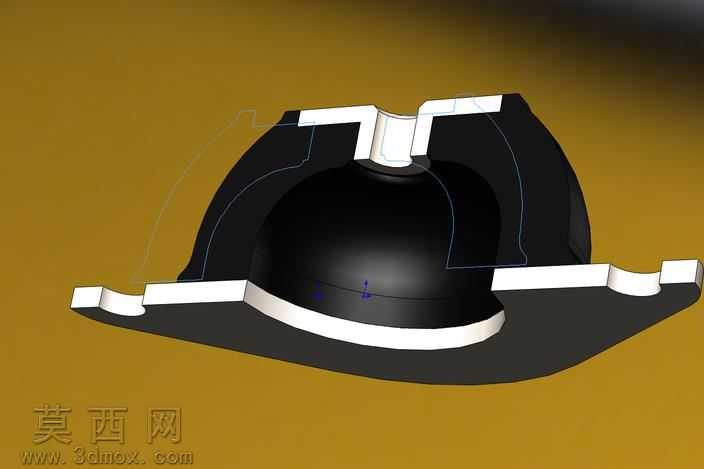

本模型为BR0200型钟形橡胶金属振动支架，采用SolidWorks进行全参数化三维建模，建模过程严格遵循产品实际尺寸规范，首先绘制底部菱形安装法兰的二维草图，通过拉伸特征生成带两个对称安装通孔的金属底座，底座边缘做圆角过渡处理避免应力集中。中部橡胶减震主体采用旋转凸台特征生成钟形轮廓，橡胶主体与上下金属件的结合面做贴合约束，模拟实际硫化粘接的装配关系，顶部金属安装台预留M10规格的螺纹安装孔，孔口做倒角处理符合机械加工工艺要求。渲染阶段采用Keyshot进行材质与场景搭建，底部法兰与顶部安装台赋予磨砂镀锌金属材质，调整金属粗糙度参数模拟真实冲压镀锌件的哑光金属质感，中部橡胶主体赋予黑色丁腈橡胶材质，添加细微的颗粒纹理与轻微的表面反光，还原橡胶件的哑光磨砂触感，场景采用暖黄色纯色背景，布置三点布光方案，主光从侧上方打亮橡胶主体的曲面轮廓，辅光补全底部法兰的暗部细节，添加柔和的接触阴影增强模型立体感。结构设计上该支架采用橡胶剪切与压缩复合受力形式，钟形橡胶结构可同时承受垂向载荷与水平方向的振动冲击，额定最大承载重量220公斤，底部菱形法兰的双安装孔设计可通过螺栓快速固定在设备基座上，顶部M10螺纹柱可直接与待隔振设备连接，安装便捷无需额外适配配件。设计过程中重点优化了橡胶体的轮廓弧度，避免应力集中导致的橡胶疲劳损坏，金属件与橡胶的结合面做滚花预处理结构提升粘接强度，整体结构紧凑，隔振效率高，适用于中小型工业设备、风机、水泵等设备的被动隔振场景，建模过程中所有特征均保留参数化历史记录，可根据实际承载需求快速调整橡胶硬度、整体高度、安装孔距等核心参数，适配不同的安装使用场景。
