红色金属多安装孔连接支座结构设计

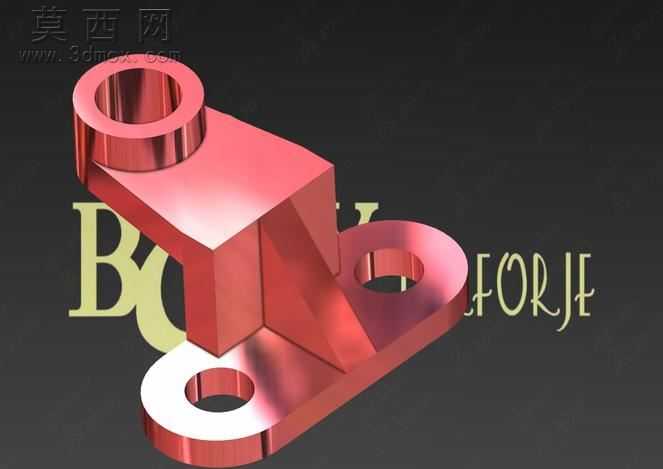

本作品为一款采用三维建模软件完成的金属连接支座设计，建模过程中首先基于机械连接的功能需求绘制二维草图，精准定位三处安装孔的相对位置：一处为竖直方向的凸起筒状安装孔，另外两处为水平底板上的同轴通孔，通过尺寸约束确保各孔位的同轴度、孔间距公差符合通用机械装配要求。建模阶段采用凸台拉伸、切除拉伸、筋特征等命令完成主体结构构建，在竖直凸台与水平底板的衔接位置设计三角形加强筋结构，有效提升构件的抗弯折、抗载荷能力，避免受力时出现应力集中导致的结构断裂。材质设置上选用红色金属质感材质，通过调整材质的反射率、粗糙度、环境光参数，模拟出阳极氧化红铜的金属表面效果，渲染阶段添加柔和的环境光与定向光源，突出金属表面的光泽质感与结构棱线的立体感，清晰展现各部位的结构衔接关系。设计思路围绕多场景安装适配需求展开，水平底板的两处通孔可用于将支座固定在基座平面上，竖直方向的筒状孔可用于连接竖直方向的轴类或杆类零件，整体结构紧凑，在保证结构强度的前提下尽可能去除冗余材料，实现轻量化与结构强度的平衡。建模过程中对各棱边添加了合适的圆角过渡，既避免尖锐棱边带来的加工与装配安全隐患，也进一步优化了应力分布，提升零件的使用寿命。整体结构符合通用机械连接件的设计规范，可直接用于相关机械结构的装配参考，也可作为同类型支座设计的结构参考模板，各特征参数可根据实际装配需求进行灵活调整，适配不同的安装尺寸与载荷要求。
