带方形安装座的脚踏板止推轴承结构

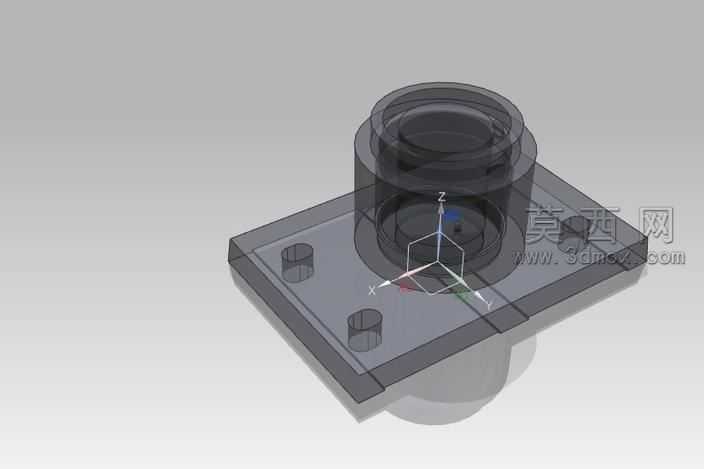

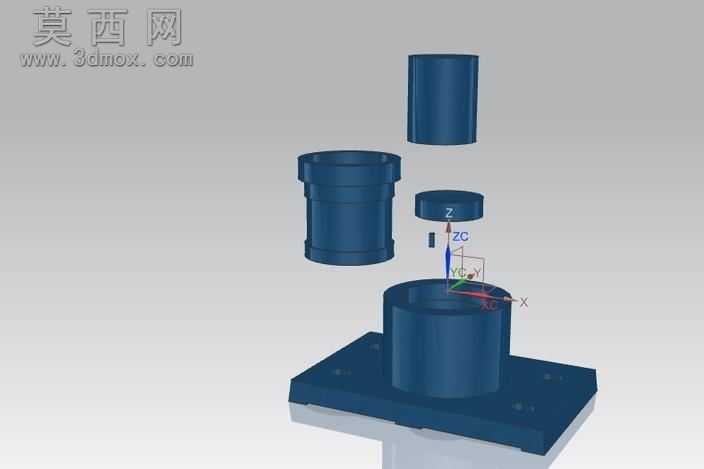

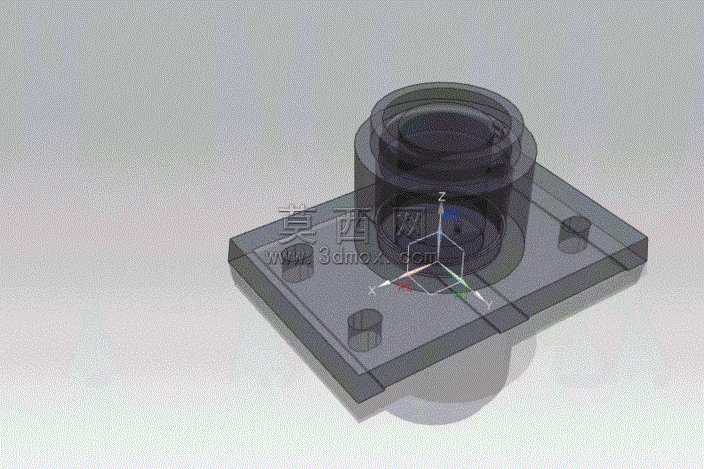

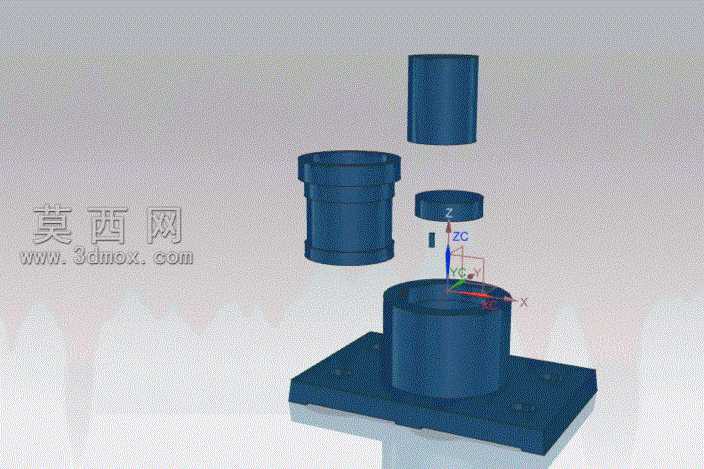

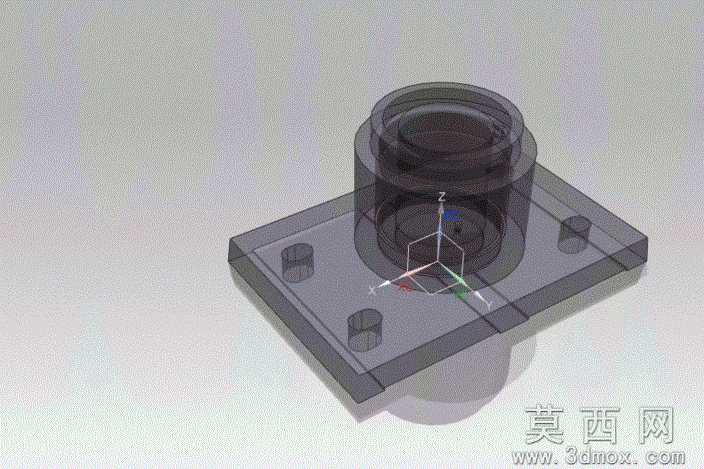

脚踏板这类频繁受往复踩踏载荷的部件，常规径向轴承很容易出现轴向窜动、底座连接螺栓受剪断裂的问题，根源就在于轴承选型只考虑了径向转动需求，忽略了垂直方向的冲击载荷传递路径。这款轴承结构把止推承载面和方形安装法兰做成一体化组件，从载荷传递的根源上解决了装配错位带来的附加应力问题。方形安装座上的三个定位孔没有采用对称均布设计，靠近轴承主体的两个孔距刻意收窄，远离主体的单孔做了沉头避让，装配时能形成稳定的三角支撑，不会因为踩踏时的偏载让安装座出现翘曲，螺栓只受预紧拉力，不会承受额外的剪切力，这点和普通圆形法兰轴承的受力逻辑完全不同。轴承内部的两个承载环，下环直接抵在安装座的沉台端面，上环和脚踏板转轴的轴肩贴合，轴向载荷直接通过金属端面传递到安装底座，不会让滚动体承受额外的轴向冲击，长期往复踩踏也不会出现滚道点蚀的问题。安装座和轴承外圈的配合面做了0.02mm的过盈公差设计，压装后不需要额外打销固定，靠配合面的静摩擦力就能抵消转动时的周向扭矩，避免外圈跟转磨损安装孔。安装座的边角做了R2的圆角过渡，没有尖锐的直角棱边，冲压成型时不会出现应力集中导致的开裂，压铸生产时也能减少模具边角的粘料问题，后续表面喷塑处理时圆角位置的涂层厚度更均匀，不会出现直角处涂层过薄容易锈蚀的问题。轴承上端的密封槽深度刚好适配丁腈橡胶密封圈，装配后密封圈和转轴的过盈量控制在0.15mm，既不会因为过盈太大增加转轴转动的阻尼，让脚踏板回位卡滞，也不会因为间隙太大让路面的泥沙、雨水进入轴承滚道，延长户外使用场景下的使用寿命。实际装配时不需要额外调整轴承间隙，安装座的沉台深度和轴承外圈的高度做了尺寸链匹配，压装到位后轴向间隙自动保持在0.03-0.05mm的合理区间，普通工人不用塞尺测量就能完成装配，不会出现间隙过大窜动、间隙过小卡滞的问题。这种结构把原本需要分开装配的止推垫片、轴承外圈、安装底座整合为一个组件，减少了装配时的零件数量，也避免了多个零件堆叠带来的累积公差，哪怕是批量生产也能保持稳定的装配精度，适配电动车、工业脚踏开关、健身器材等多种需要脚踏转动承载的场景，长期受交变载荷也不会出现结构失效。
