铝型材导轨式板件滑移载台结构设计

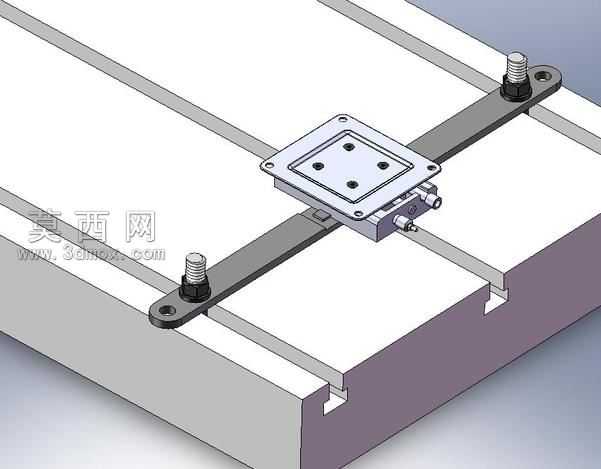

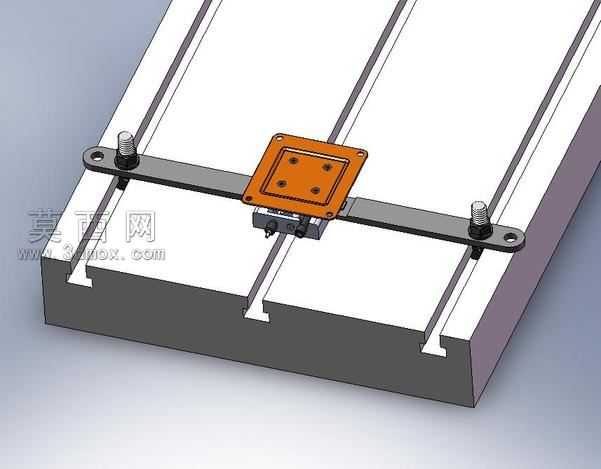

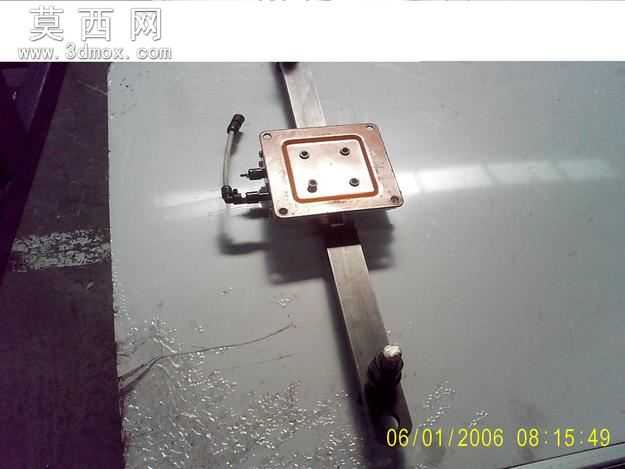

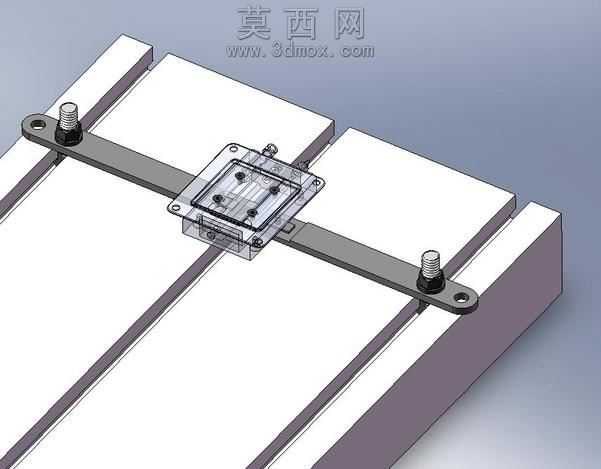

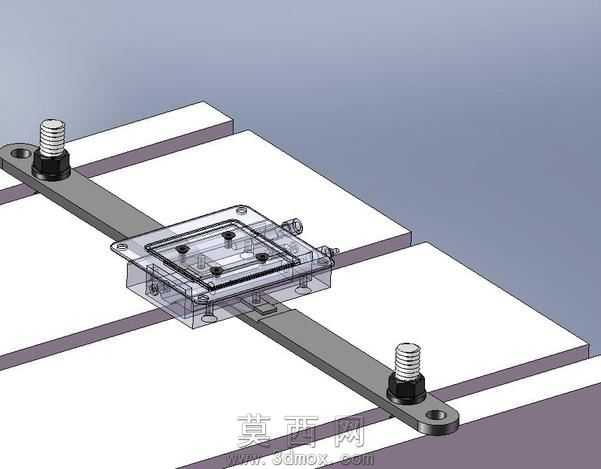

常规铝型材导轨输送载台在小行程精密工位间转运薄板工件时，常出现锁紧螺栓刮蹭型材槽壁、载台偏载卡滞的问题，这套结构在设计时直接把压条跨接在双导轨的槽口上方，压条两端的锁紧螺栓直接卡入型材T型槽内，不需要额外加装滑块螺母，装配时不需要提前预置紧固件，顺着槽口滑入对应工位后直接拧紧螺栓就能完成固定，完全规避了传统滑块预置错位后需要拆整线返工的麻烦。载台和压条的连接面做了0.2mm的下沉台阶，橙色载板的四个安装孔位刚好和下方滑移座的螺纹孔对齐，装配时不需要反复调整对位，螺丝能直接顺畅旋入，不会出现孔位偏斜导致的螺丝滑牙问题。压条的厚度控制在5mm，刚好能在螺栓锁紧时产生微幅弹性形变，既不会因为刚性过大压伤铝型材的阳极氧化表层，也不会因为刚性不足在载台承载1kg以内板件时出现上下窜动。导轨的槽口边缘做了0.1mm的倒角处理，压条两端的螺栓头下垫了薄型平垫，滑移过程中平垫和槽口倒角面接触，不会出现尖锐棱角刮削铝型材产生碎屑掉落到槽内积累卡滞的情况。载台下方的滑移座和导轨接触面预留了0.05mm的间隙，不需要加装直线轴承就能实现顺畅滑移，针对短行程、低负载的板件转运工位，这种设计能把整体装配工时压缩六成以上，不需要采购高精度直线导轨配件，只用常规工业铝型材切割加工就能完成组装，加工时只需要对压条、载板做简单的铣削钻孔，没有复杂曲面加工工序，普通铣床甚至台钻就能完成所有零件的加工，适配小批量自动化生产线的快速搭建需求。现场调试时能发现，这种跨接式压条的设计还能兼容不同宽度的铝型材导轨，只需要更换对应长度的压条就能适配不同间距的双导轨布局，不需要重新设计载台连接结构，零件通用率能达到八成以上。载板表面做了防滑纹理处理，放置薄板工件时不会因为滑移启停的惯性出现工件移位，压条上的长条形调节孔还能实现载台在垂直于导轨方向的位置微调，适配不同尺寸规格的板件装夹需求，不需要额外制作转接板。锁紧螺栓的头部做了滚花处理，小范围工位调整时不需要借助扳手，徒手就能拧松螺栓滑移载台，调整到目标位置后再拧紧锁紧，日常运维调整的效率提升明显。整套结构没有易损的精密传动部件，铝型材本身的耐磨性能足够支撑上万次的滑移调整，长期使用也不会出现精度衰减，适合电子装配、小零件检测这类轻载短行程的板件输送工位使用。
